Dobry projekt kotłowni zaczyna się nie od wyboru konkretnego kotła, lecz od policzenia potrzeb budynku, sprawdzenia warunków technicznych i rozsądnego rozplanowania urządzeń. Opisuję, jak zaplanować pomieszczenie, dobrać źródło ciepła, przewidzieć wentylację i komin, oszacować koszty oraz uniknąć błędów, które później utrudniają serwis i podnoszą rachunki.

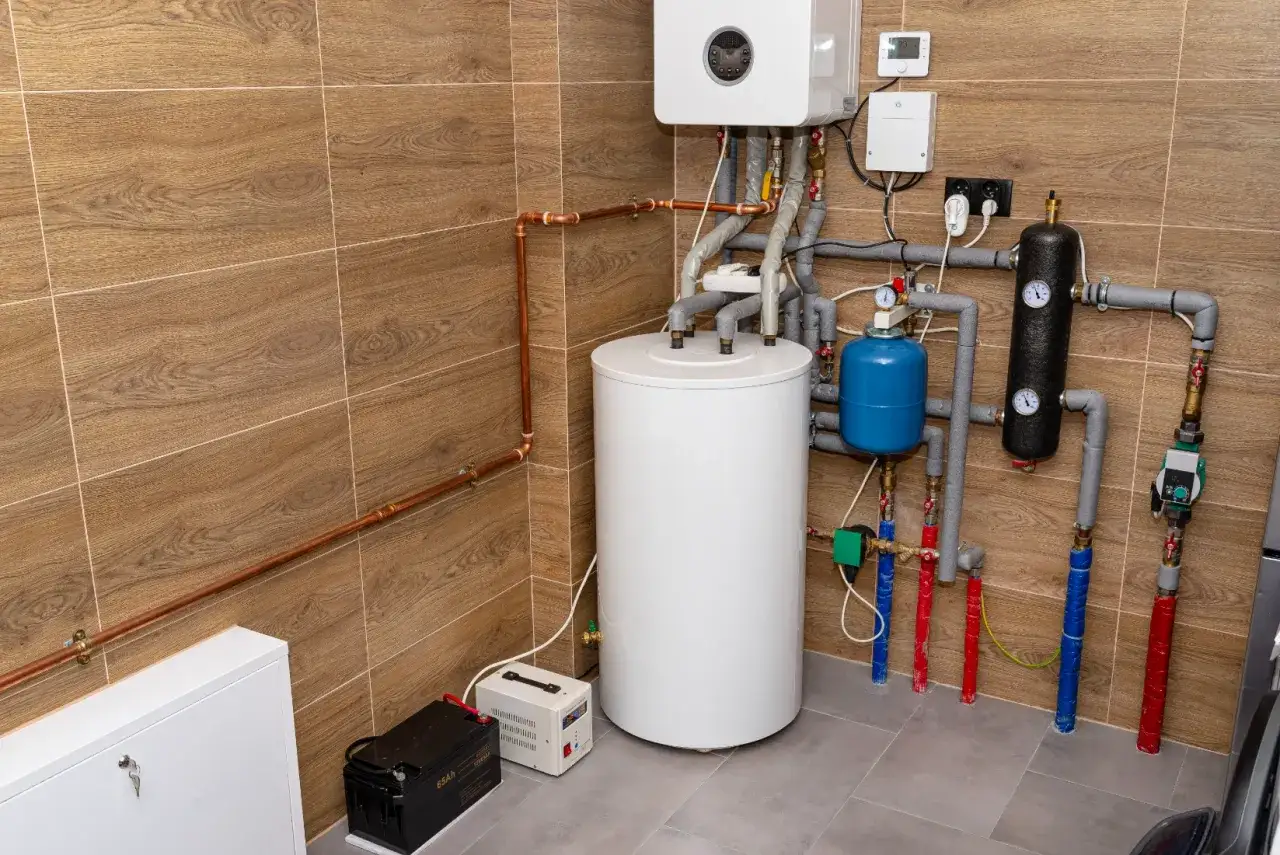

Dobrze zaplanowana kotłownia łączy bezpieczeństwo, wygodę i łatwy serwis
- Najpierw oblicz zapotrzebowanie na ciepło, a dopiero później dobieraj moc urządzenia.
- Pomieszczenie musi zapewniać wentylację, dopływ powietrza i odprowadzenie spalin zgodne z typem kotła.
- Układ urządzeń zostaw z dostępem serwisowym, miejscem na rozbudowę i wygodną drogą transportu.
- Orientacyjny koszt dokumentacji dla domu jednorodzinnego wynosi zwykle około 1500-5500 zł, zależnie od zakresu.
- Najdroższe błędy wynikają najczęściej ze zbyt małego pomieszczenia, źle dobranego komina i przewymiarowanego kotła.
Od czego zacząć planowanie kotłowni
Najważniejszym dokumentem nie jest jeszcze rzut pomieszczenia, tylko obliczenie zapotrzebowania budynku na moc cieplną. Powinno ono uwzględniać powierzchnię, izolację przegród, stolarkę, wentylację, temperaturę obliczeniową oraz sposób przygotowania ciepłej wody użytkowej. Sama powierzchnia domu nie wystarcza, bo dwa budynki o metrażu 140 m² mogą potrzebować zupełnie różnych źródeł ciepła.
Ja przyjmuję prostą kolejność prac. Najpierw ustalam, ile ciepła potrzebuje budynek, później wybieram technologię, a dopiero na końcu sprawdzam, jak zmieścić urządzenia w pomieszczeniu. Odwrotna kolejność często prowadzi do zakupu zbyt dużego kotła, który pracuje krótko i nieefektywnie, albo do kosztownej przebudowy komina.
Jakie informacje trzeba zebrać
- rzuty wszystkich kondygnacji i przekroje budynku,
- informację o izolacji ścian, dachu i podłogi,
- liczbę mieszkańców oraz przewidywane zużycie ciepłej wody,
- rodzaj instalacji grzewczej, czyli grzejniki, podłogówka albo układ mieszany,
- warunki przyłączenia gazu, energii elektrycznej lub innego paliwa,
- lokalizację istniejących przewodów kominowych i wentylacyjnych,
- miejsce na zasobnik, bufor, pompę ciepła, rozdzielacze i automatykę.
Trzeba też od razu określić, czy kotłownia ma obsługiwać wyłącznie ogrzewanie i ciepłą wodę, czy również dodatkowe obiegi, na przykład ogrzewanie garażu, basenu albo budynku gospodarczego. Każdy dodatkowy obieg oznacza kolejne pompy, zawory, automatykę i miejsce na przewody.
Wymiary i układ pomieszczenia mają znaczenie
Mała kotłownia może działać bardzo dobrze, ale tylko wtedy, gdy została zaplanowana pod konkretne urządzenia. W praktyce nie wystarczy narysować kotła przy ścianie. Trzeba zostawić dostęp do filtrów, pomp, zaworów, naczynia przeponowego i przyłączy. Serwisant powinien móc wyjąć element wymagający wymiany bez demontażu połowy instalacji.
Dla niewielkiego kotła gazowego z zamkniętą komorą spalania często wystarcza pomieszczenie o powierzchni kilku metrów kwadratowych, ale zasobnik ciepłej wody i rozdzielacze szybko zwiększają wymagania. Przy pompie ciepła dochodzi jednostka wewnętrzna, zasobnik, ewentualny bufor, naczynia przeponowe i armatura zabezpieczająca. Wariant z kotłem na pellet wymaga dodatkowo miejsca na paliwo oraz wygodnego dostępu do uzupełniania zasobnika.Co powinno znaleźć się na rzucie
- urządzenie grzewcze z zaznaczeniem wymiarów i stref serwisowych,
- zasobnik ciepłej wody lub bufor,
- pompy, rozdzielacze, sprzęgło hydrauliczne i armatura,
- przebieg rur zasilających i powrotnych,
- przewód powietrzno-spalinowy albo komin,
- kratki wentylacyjne i ewentualny nawiew,
- odpływ kanalizacyjny, wpust podłogowy lub miejsce odprowadzenia kondensatu,
- gniazda elektryczne, oświetlenie i główny wyłącznik.
Drzwi powinny umożliwiać wniesienie największego elementu. To drobiazg, o którym inwestorzy przypominają sobie dopiero przy dostawie zasobnika o średnicy 60 cm. Podłoga powinna być równa, odporna na wilgoć i łatwa do umycia, a w pomieszczeniu warto przewidzieć choć niewielki obszar roboczy na narzędzia oraz części eksploatacyjne.
Przy kotłach na paliwo stałe szczególnego znaczenia nabiera transport opału i wynoszenie popiołu. Z kolei przy pompie ciepła trzeba sprawdzić drogę wniesienia jednostki oraz miejsce odprowadzania wody z odszraniania. Najlepszy układ to taki, który działa również podczas awarii, gdy trzeba szybko zakręcić zawór albo dostać się do pompy.
Wymagania zależą od rodzaju źródła ciepła
Nie istnieje jeden uniwersalny schemat pomieszczenia. Inne warunki dotyczą kotła gazowego, inne urządzenia na pellet, a jeszcze inne pompy ciepła. Podstawą są aktualne Warunki Techniczne, przepisy przeciwpożarowe, instrukcja producenta oraz właściwe normy. W przypadku większych instalacji potrzebny jest projekt wykonany przez osobę z odpowiednimi uprawnieniami.
Kocioł gazowy
Pomieszczenie z urządzeniem gazowym musi mieć odpowiednią wysokość, kubaturę, wentylację i sposób odprowadzania spalin. Dla urządzeń pobierających powietrze z pomieszczenia przepisy wskazują minimalną kubaturę 8 m³, a dla kotłów z zamkniętą komorą spalania 6,5 m³. Standardowa minimalna wysokość pomieszczenia wynosi 2,2 m, choć dla istniejących budynków mogą obowiązywać szczególne zasady.
Kocioł z zamkniętą komorą spalania pobiera powietrze z zewnątrz przewodem powietrzno-spalinowym, co upraszcza aranżację. Nie oznacza to jednak, że można zrezygnować z wentylacji pomieszczenia. Wentylacja i przewód powietrzno-spalinowy pełnią różne funkcje, dlatego nie wolno zastępować jednego drugim bez sprawdzenia projektu.
Przy mocy kotła powyżej 30 kW wymagania dotyczące wydzielonego pomieszczenia technicznego stają się bardziej rygorystyczne. Trzeba też uwzględnić odporność ogniową przegród, sposób prowadzenia instalacji gazowej i dostęp do urządzeń zabezpieczających.
Kocioł na pellet lub inne paliwo stałe
W kotłowni na paliwo stałe trzeba zaplanować nie tylko kocioł, ale również skład paliwa, miejsce na popiół i drogę dostawy. Dla kotłów o mocy do 25 kW wymagane jest wydzielone pomieszczenie techniczne, a przy większych mocach dochodzą wymagania dotyczące lokalizacji, składu paliwa i dostępu dla transportu.
Ważny jest stały dopływ powietrza do spalania. Przepisy dla niektórych małych kotłów wskazują wartość 10 m³ powietrza na godzinę na 1 kW mocy, ale dokładne rozwiązanie trzeba dopasować do urządzenia i całego układu wentylacyjnego. Zbyt mały nawiew może pogorszyć spalanie, powodować cofanie dymu i zwiększać ryzyko zatrucia tlenkiem węgla.
Przeczytaj również: Czy można zabudować piec gazowy? Zasady bezpiecznej zabudowy
Pompa ciepła
Pompa ciepła nie wymaga komina spalinowego, ale potrzebuje dobrze zaplanowanej instalacji hydraulicznej i elektrycznej. Jednostka wewnętrzna powinna mieć dostęp do filtrów, zaworów i automatyki, a zasobnik oraz bufor nie mogą blokować przejścia. Warto sprawdzić również nośność podłoża, poziom hałasu i sposób odprowadzenia wody z zaworu bezpieczeństwa.
W układzie z pompą ciepła szczególnie ważna jest temperatura zasilania. Ogrzewanie podłogowe dobrze współpracuje z niskimi parametrami, natomiast stara instalacja grzejnikowa może wymagać modernizacji albo urządzenia o wyższej temperaturze pracy. Nie każda pompa ciepła będzie dobrym zamiennikiem kotła bez ocieplenia budynku i sprawdzenia grzejników.Jak zaplanować wyposażenie i hydraulikę

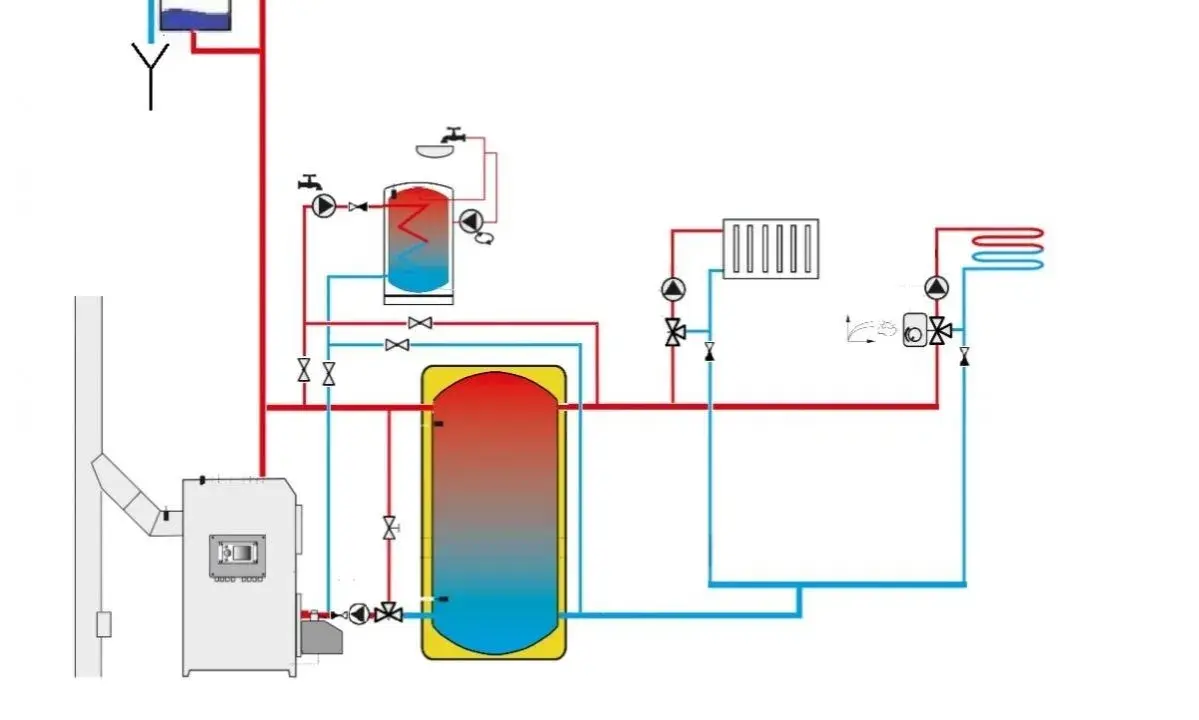

W typowej kotłowni znajdują się źródło ciepła, zabezpieczenia, pompy, naczynie przeponowe, filtry, odpowietrzniki, zawory odcinające i elementy sterowania. Przy kilku obiegach dochodzą rozdzielacze oraz zawory mieszające. Schemat powinien być czytelny nie tylko dla wykonawcy, ale także dla osoby, która za kilka lat będzie usuwała awarię.
| Element | Rola w instalacji | Na co uważać |
|---|---|---|
| Zasobnik ciepłej wody | Magazynuje wodę podgrzaną przez źródło ciepła. | Potrzebuje miejsca na przyłącza i wymianę anody. |
| Bufor | Stabilizuje pracę wybranych układów grzewczych. | Nie zawsze jest potrzebny, a zajmuje dużo miejsca. |
| Sprzęgło hydrauliczne | Rozdziela obieg źródła ciepła od obiegów instalacji. | Ma sens przy kilku obiegach i różnych przepływach. |
| Naczynie przeponowe | Kompensuje zmiany objętości wody podczas nagrzewania. | Trzeba zapewnić dostęp do kontroli ciśnienia. |
| Filtry i separatory | Chronią pompy i wymienniki przed zanieczyszczeniami. | Muszą mieć zawory odcinające do czyszczenia. |
| Automatyka | Steruje temperaturą, pompami i obiegami. | Nie powinna być montowana w miejscu narażonym na wilgoć. |
Nie jestem zwolennikiem dokładania bufora, sprzęgła i kolejnych modułów tylko dlatego, że często pojawiają się na schematach. Każdy element powinien rozwiązywać konkretny problem, na przykład różne przepływy, kilka temperatur zasilania albo konieczność stabilizacji pracy kotła. Nadmiar armatury zwiększa koszt, opory przepływu i liczbę miejsc potencjalnej awarii.
Przewody należy prowadzić tak, aby można było je zaizolować i oznaczyć. Zawory odcinające powinny być dostępne bez demontażu obudowy innych urządzeń. Dobrą praktyką jest też pozostawienie kilku wolnych miejsc na przyszłą rozbudowę, choćby dodatkowy obieg grzewczy lub instalację solarną.Ile kosztuje dokumentacja i wykonanie kotłowni
Cena zależy przede wszystkim od zakresu. Prosty schemat kotłowni dla domu jednorodzinnego może kosztować około 1500-3000 zł, natomiast pełny projekt instalacji grzewczej z obliczeniami, doborem urządzeń, rzutami i schematami dla większego budynku często kosztuje 3000-5500 zł albo więcej.
| Zakres prac | Orientacyjny koszt | Co zwykle obejmuje |
|---|---|---|
| Prosty układ jednego źródła ciepła | 1500-2500 zł | Schemat, dobór podstawowych urządzeń i opis instalacji. |
| Dom około 100-200 m² | 2200-4000 zł | Obliczenia, dobór źródła, obiegi grzewcze, zasobnik i dokumentację wykonawczą. |
| Układ z kilkoma obiegami | 3500-5500 zł | Sprzęgło, automatyka, różne temperatury zasilania i dokładniejsze zestawienia. |
| Większy obiekt lub modernizacja | Od 5000 zł | Inwentaryzację, analizę istniejącej instalacji, dobór urządzeń i etapowanie prac. |
Kompletna kotłownia gazowa z urządzeniem, osprzętem, przewodem powietrzno-spalinowym i montażem może kosztować w 2026 roku około 18 000-32 000 zł. Przy krótkim przyłączu i prostym układzie cena bywa niższa, natomiast zasobnik, rozbudowana automatyka, dłuższa instalacja gazowa lub modernizacja komina mogą podnieść ją powyżej 40 000 zł.
Wariant na pellet zwykle wymaga większego pomieszczenia i magazynu paliwa. Pompa ciepła ma z kolei wyższy koszt urządzenia oraz montażu, ale nie potrzebuje komina i może uprościć część robót budowlanych. Nie porównuję samych cen kotłów, lecz pełny koszt działającego systemu wraz z hydrauliką, automatyką, kominem, przyłączami i uruchomieniem.
Błędy, które później kosztują najwięcej
Najczęściej spotykam się z przewymiarowaniem źródła ciepła. Inwestor wybiera urządzenie „z zapasem”, choć budynek po ociepleniu potrzebuje znacznie mniej mocy. W przypadku kotła gazowego prowadzi to do częstego taktowania, a przy pompie ciepła może zwiększać koszty inwestycji i pogarszać ekonomikę pracy.
Drugim problemem jest brak miejsca na serwis. Rury są prowadzone estetycznie, ale zawór bezpieczeństwa znajduje się za zasobnikiem, filtr jest bez możliwości wyjęcia, a naczynie przeponowe wisi w narożniku bez dostępu. Ładny układ nie zawsze jest dobrym układem technicznym.
- projektowanie pomieszczenia przed wyborem technologii,
- brak obliczeń zapotrzebowania na ciepło,
- łączenie wentylacji z przewodem spalinowym bez podstaw technicznych,
- pomijanie miejsca na izolację rur i odpływ kondensatu,
- brak osobnego miejsca na paliwo lub popiół,
- montaż urządzeń bez sprawdzenia instrukcji producenta,
- oszczędzanie na filtrach, zaworach odcinających i automatyce,
- brak dokumentacji powykonawczej oraz opisów na przewodach.
Nie warto też kopiować gotowego schematu z internetu. Może pasować do kotła innego producenta, innej temperatury pracy albo instalacji z jednym obiegiem, a nie do układu z podłogówką i grzejnikami. Dobry schemat wynika z konkretnego budynku, a nie z samego rodzaju urządzenia.
Co sprawdzić przed zamówieniem i odbiorem prac
Przed zamówieniem dokumentacji proszę projektanta o jasne określenie zakresu. Powinienem wiedzieć, czy otrzymam tylko schemat technologiczny, czy również obliczenia, rzuty, dobór średnic rur, wytyczne kominowe, zestawienie materiałów i opis automatyki. Różnica między tymi usługami może wynosić kilka tysięcy złotych.
Przed odbiorem instalacji sprawdzam, czy każde urządzenie ma dostęp serwisowy, czy przewody są zaizolowane, a zawory opisane. Weryfikuję też działanie zabezpieczeń, szczelność instalacji, odprowadzenie kondensatu i zgodność montażu z instrukcją producenta. Przy urządzeniach gazowych oraz większych kotłowniach potrzebne są także wymagane próby, odbiory i protokoły.
Dobrym pomysłem jest wykonanie zdjęć instalacji przed zabudowaniem ścian. Później ułatwiają znalezienie przewodów i zaworów, a dokumentacja powykonawcza pomaga przy serwisie lub modernizacji. To mały koszt, który po kilku latach potrafi oszczędzić dużo czasu.
Dobrze rozplanowana kotłownia nie kończy się na uruchomieniu kotła
Najlepszy układ to taki, który jest bezpieczny, czytelny i możliwy do rozbudowy bez demolowania pomieszczenia. Przed podpisaniem umowy sprawdź trzy rzeczy: obliczoną moc urządzenia, warunki wentylacji i dostęp serwisowy. Jeżeli te elementy są dopracowane, łatwiej kontrolować koszt inwestycji, zużycie energii i późniejszą pracę całego ogrzewania.
Osobiście traktuję kotłownię jak techniczne centrum domu, a nie schowek na wszystko, co nie znalazło miejsca gdzie indziej. Kilka dodatkowych metrów, przemyślana trasa rur i dobrze opisany schemat zwykle dają więcej niż zakup najdroższego urządzenia bez przygotowania całego zaplecza.
