Źle dobrane warstwy podłogi mogą sprawić, że instalacja będzie wolno reagować, oddawać za mało ciepła albo kierować energię do stropu zamiast do pomieszczenia. W tym artykule pokazuję, jak wygląda poprawny układ warstw ogrzewania podłogowego, jakie funkcje pełni każda z nich, ile miejsca trzeba przewidzieć i gdzie najczęściej popełnia się kosztowne błędy.
Dobry układ podłogi decyduje o trwałości i skuteczności ogrzewania
- Izolacja cieplna ogranicza ucieczkę energii do gruntu lub niższej kondygnacji.
- Rury grzewcze powinny być ułożone według projektu, najczęściej w rozstawie 10-20 cm.
- Jastrych rozprowadza ciepło i chroni instalację, ale nie może być przypadkowo zbyt cienki.
- Taśma brzegowa i dylatacje zabezpieczają podłogę przed pękaniem podczas rozszerzania.
- Wykończenie powinno mieć niski opór cieplny, dlatego najlepiej sprawdzają się płytki i odpowiednio dobrane panele.

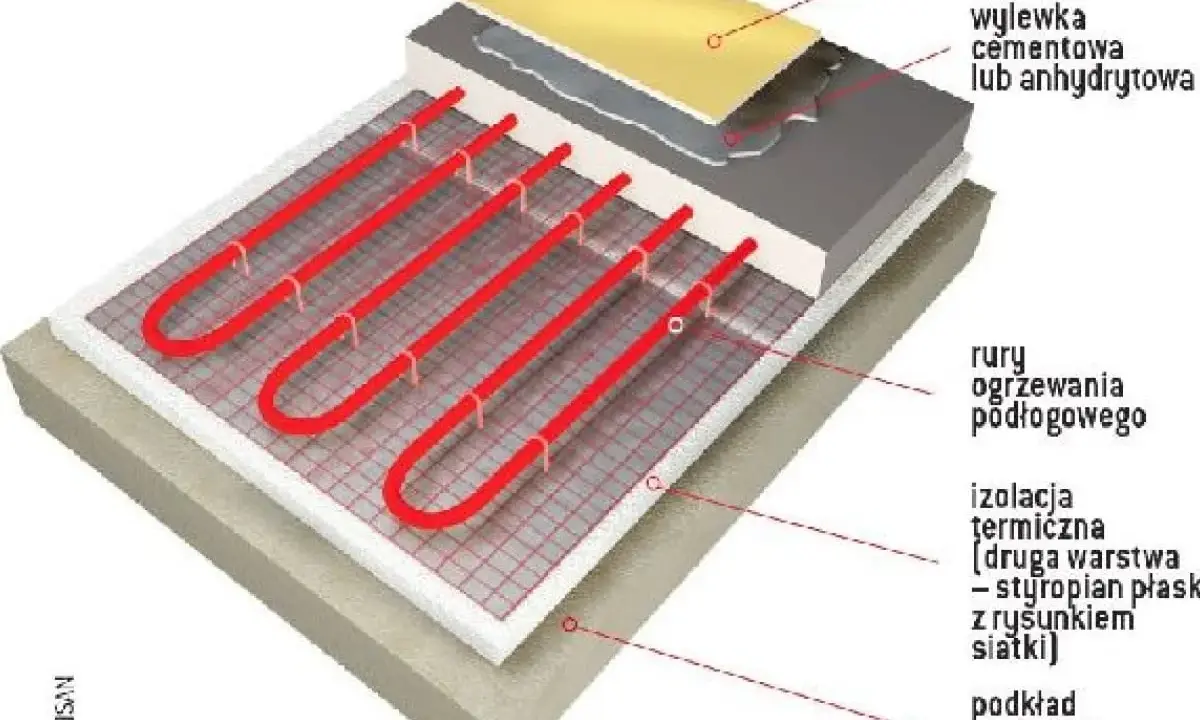

Jak wygląda przekrój podłogi z ogrzewaniem
W najczęściej stosowanym systemie wodnym podłoga działa jak duży, niskotemperaturowy grzejnik. Ciepło z rur przechodzi przez jastrych i okładzinę, dlatego każda warstwa wpływa na końcową moc instalacji, czas nagrzewania oraz zużycie energii.

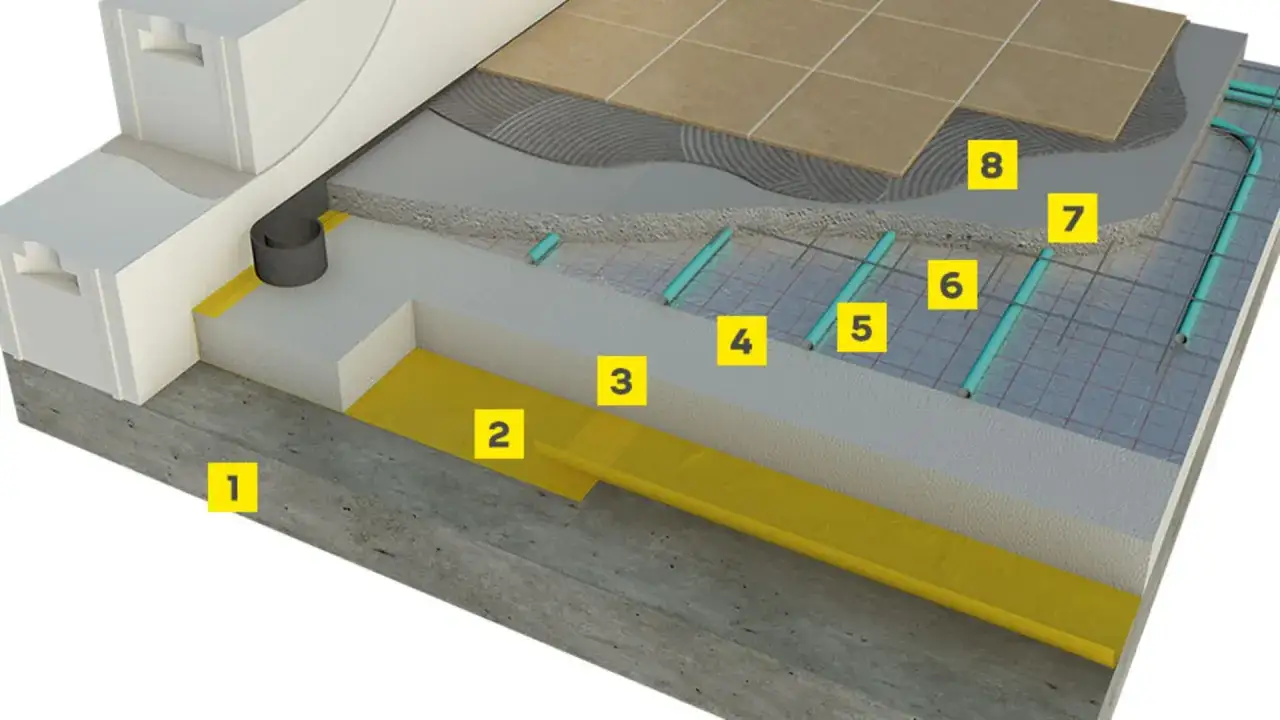

Typowy układ od dołu wygląda następująco:
- podłoże konstrukcyjne, czyli strop lub beton podłogi na gruncie,
- izolacja przeciwwilgociowa, jeśli wymaga tego konstrukcja,
- izolacja cieplna i ewentualnie akustyczna,
- taśma brzegowa oraz warstwa systemowa z folią lub płytami,
- rury wodnego ogrzewania albo przewody grzejne,
- jastrych, nazywany też podkładem grzewczym,
- klej lub podkład techniczny i posadzka wykończeniowa.
Nie każda podłoga będzie miała dokładnie wszystkie wymienione elementy. W systemie suchym zamiast mokrej wylewki stosuje się płyty rozprowadzające ciepło, natomiast przy ogrzewaniu elektrycznym przewody lub mata mogą być zatopione w kleju pod płytkami. Zasada pozostaje jednak podobna: ciepło musi być skierowane ku górze, a konstrukcja powinna mieć miejsce na pracę termiczną.
Co znajduje się pod rurami grzewczymi
Podstawą jest równe i stabilne podłoże. Na podłodze na gruncie trzeba najpierw zadbać o poprawne warstwy konstrukcyjne oraz ochronę przed wilgocią, a na stropie sprawdzić między innymi nośność i izolacyjność akustyczną.
Izolacja cieplna
Najczęściej stosuje się styropian podłogowy EPS o odpowiedniej wytrzymałości na ściskanie. Na parterze izolacja ma zwykle większą grubość, często około 12-20 cm łącznie, natomiast nad ogrzewanym pomieszczeniem może być cieńsza, jeśli projekt przewiduje przede wszystkim ograniczenie strat do stropu.
Nie traktuję grubości styropianu jako liczby, którą można dobrać wyłącznie na oko. Znaczenie ma także jego współczynnik przewodzenia ciepła, ściśliwość oraz planowane obciążenie. Zbyt miękka izolacja może prowadzić do pracy jastrychu, pękania spoin i problemów z meblami lub ściankami działowymi.
Folia i warstwa systemowa
Na izolacji układa się folię, która ogranicza przedostawanie się wody zarobowej z jastrychu między płyty izolacyjne. W zależności od rozwiązania może to być także folia z nadrukiem ułatwiającym prowadzenie rur, płyta z wypustkami albo gotowa mata systemowa.
Folia aluminiowa bywa przedstawiana jako ekran odbijający całe ciepło do góry. W typowej podłodze zalanej jastrychem jej działanie odbijające jest ograniczone, dlatego o sprawności układu znacznie bardziej decydują dobra izolacja, prawidłowe rozstawienie rur i właściwa grubość jastrychu.
Taśma brzegowa
Taśmę układa się przy ścianach, słupach i innych elementach pionowych. Oddziela ona jastrych od konstrukcji budynku i pozwala mu rozszerzać się podczas nagrzewania. Taśma powinna wystawać ponad planowany poziom wylewki, a jej nadmiar odcina się dopiero po wykonaniu posadzki.
Jak ułożyć rury i dobrać jastrych
Rury najczęściej mają średnicę zewnętrzną 16 lub 17 mm. Układa się je w kształt spirali albo meandra, przy czym spirala zwykle daje bardziej równomierny rozkład temperatury, bo przewód zasilający biegnie obok powrotnego.
Typowy rozstaw wynosi 10-20 cm. Mniejszy stosuje się przy dużych stratach ciepła, przy ścianach zewnętrznych lub w łazienkach, a większy w dobrze ocieplonych pomieszczeniach. Nie powinno się jednak dobierać rozstawu wyłącznie według przyzwyczajeń wykonawcy. Potrzebne są obliczenia uwzględniające izolację, okładzinę, temperaturę zasilania i zapotrzebowanie cieplne.
Przed zalaniem rur jastrychem wykonuje się próbę szczelności zgodnie z dokumentacją systemu. Podczas wylewania instalacja powinna być zabezpieczona i zwykle pozostaje wypełniona wodą pod kontrolowanym ciśnieniem, ponieważ ułatwia to wykrycie uszkodzenia i ogranicza ryzyko zgniecenia przewodów.
Przeczytaj również: Jak ustawić bojler elektryczny, by działał bezpiecznie?
Ile powinien mieć jastrych
W klasycznej podłodze pływającej z ogrzewaniem wodnym całkowita grubość jastrychu często mieści się w przedziale 5-7 cm. Ważniejsza od całkowitej wartości jest grubość warstwy nad rurą. Dla jastrychu cementowego często przyjmuje się około 4-5 cm, a w przypadku płynnych jastrychów anhydrytowych możliwe są mniejsze wartości, zwykle około 3-4 cm, jeśli dopuszcza je producent.
| Element | Typowy zakres lub zasada | Dlaczego ma znaczenie |
|---|---|---|
| Rura grzewcza | Najczęściej 16-17 mm średnicy | Wpływa na wysokość całej konstrukcji i opory przepływu |
| Jastrych nad rurą | Orientacyjnie 30-50 mm, zależnie od rodzaju | Chroni przewody i równomiernie rozprowadza ciepło |
| Całkowity jastrych | Najczęściej około 50-70 mm | Decyduje o bezwładności cieplnej i wytrzymałości podłogi |
| Rozstaw rur | Zwykle 10-20 cm | Wpływa na równomierność temperatury oraz wymaganą temperaturę zasilania |
Podane wartości są orientacyjne. Ostateczny wymiar zależy od klasy jastrychu, rodzaju izolacji, obciążenia pomieszczenia i wymagań producenta. Nie warto pogrubiać wylewki bez potrzeby, ponieważ większa masa oznacza wolniejsze nagrzewanie i gorszą reakcję na zmianę nastawy termostatu.
Jastrych cementowy, anhydrytowy czy system suchy
Wybór technologii zmienia nie tylko przebieg prac, lecz także sposób działania całej podłogi. W nowych domach najczęściej spotykam jastrych cementowy lub anhydrytowy, ale przy remoncie często lepszy okazuje się system suchy, który nie wymaga wprowadzania dużej ilości wilgoci do budynku.
| Rozwiązanie | Mocne strony | Ograniczenia |
|---|---|---|
| Jastrych cementowy | Uniwersalny, odporny na wilgoć, łatwo dostępny | Dłużej wysycha i zwykle wymaga większej grubości nad rurą |
| Jastrych anhydrytowy | Dobrze otula rury, pozwala na równą powierzchnię i mniejszą grubość | Wymaga ochrony przed zawilgoceniem i kontroli wilgotności przed ułożeniem posadzki |
| System suchy | Mała wysokość, niewielka masa, szybki montaż | Wyższy koszt materiałów i większa wrażliwość na jakość podłoża oraz montażu |
Jastrych cementowy nie powinien być uruchamiany zbyt wcześnie. W praktyce producenci często wymagają około 21 dni dojrzewania przed rozpoczęciem kontrolowanego wygrzewania, choć decydujące są receptura i instrukcja konkretnego produktu. Jastrych anhydrytowy może osiągnąć wymagany stan szybciej, ale trzeba potwierdzić wilgotność pomiarem, a nie oceną wyglądu.
System suchy wybieram przede wszystkim wtedy, gdy liczy się mała wysokość zabudowy, ograniczenie obciążenia stropu albo szybki remont. Nie daje on automatycznie niższych rachunków, ale dzięki mniejszej masie może szybciej reagować na sterowanie. To istotna różnica w mieszkaniu, w którym temperatura często zmienia się w ciągu dnia.
Jakie wykończenie najlepiej współpracuje z podłogówką
Najlepiej przewodzi ciepło ceramika i kamień. Płytki mają mały opór cieplny, dobrze akumulują energię i pozwalają wykorzystać niską temperaturę zasilania, dlatego są bezpiecznym wyborem w łazience, kuchni, wiatrołapie czy salonie.
Panele i drewno także mogą pracować z ogrzewaniem podłogowym, ale muszą mieć wyraźne dopuszczenie producenta. Warto sprawdzić łączny opór cieplny posadzki i podkładu, który dla wielu systemów przyjmuje się na poziomie nie większym niż około 0,15 m²K/W. Gruby podkład piankowy może ograniczyć przepływ ciepła bardziej, niż sugeruje sam rodzaj paneli.
Przy drewnie bezpieczniejsze bywają cieńsze deski warstwowe niż grube deski lite. Trzeba też uwzględnić naturalną pracę materiału pod wpływem temperatury i wilgotności. W mojej ocenie największym błędem jest wybieranie okładziny dopiero po wykonaniu instalacji, gdy wysokość i parametry podłogi są już ustalone.
Temperatura powierzchni nie powinna być ustawiana dowolnie. W strefach stałego pobytu ludzi często przyjmuje się maksymalnie około 29°C, a w łazienkach dopuszczalne wartości mogą być wyższe. Zawsze trzeba sprawdzić jednocześnie projekt instalacji, rodzaj posadzki i zalecenia producenta.
Błędy, które psują działanie ogrzewania
Najczęściej problem zaczyna się jeszcze przed ułożeniem rur. Brak projektu, przypadkowy rozstaw, pominięcie dylatacji albo zbyt mała izolacja mogą być niewidoczne po zalaniu jastrychem, ale później przekładają się na zimne strefy, pęknięcia i wysokie koszty eksploatacji.
- Brak izolacji brzegowej powoduje przenoszenie naprężeń na ściany i posadzkę.
- Rury prowadzone pod stałą zabudową oddają ciepło w miejscu, w którym nie jest ono potrzebne.
- Zbyt długie pętle zwiększają opory przepływu i utrudniają równomierne ogrzewanie.
- Brak próby szczelności może ujawnić uszkodzenie dopiero po wykonaniu kosztownej wylewki.
- Zbyt gruba warstwa jastrychu spowalnia reakcję układu i zwiększa bezwładność cieplną.
- Nieprawidłowe dylatacje zwiększają ryzyko pękania przy dużych powierzchniach.
- Nieprzemyślany podkład pod panele może niemal odciąć przepływ ciepła do pomieszczenia.
Dylatacje są szczególnie ważne przy dużych salonach i połączeniach pomieszczeń. Ich przebieg powinien uwzględniać kształt pól grzewczych, przejścia w drzwiach oraz miejsca, w których mogą wystąpić różne naprężenia. Samo nacięcie gotowej wylewki nie zawsze zastępuje prawidłowo zaplanowaną dylatację konstrukcyjną.
Przed zamknięciem instalacji dokumentuję rozmieszczenie pętli, robię zdjęcia i zaznaczam przebieg rur przy ścianach oraz progach. Później łatwiej bezpiecznie wywiercić otwór, zamontować drzwi albo znaleźć przyczynę nierównego grzania. Ten prosty krok kosztuje kilka minut, a potrafi oszczędzić poważnego remontu.
Jak sprawdzić układ przed ułożeniem posadzki
Przed rozpoczęciem prac wykończeniowych warto przejść przez krótką kontrolę. Podłoże powinno być równe, izolacja stabilna, taśma brzegowa ciągła, a rury dokładnie przymocowane. W projekcie powinny znaleźć się również informacje o rozstawie, długości pętli, lokalizacji rozdzielacza i przewidywanej temperaturze zasilania.
- Sprawdź, czy wykonano próbę szczelności i zapisano jej wynik.
- Zweryfikuj grubość jastrychu nad rurą, a nie tylko jego całkowitą wysokość.
- Ustal, kiedy można rozpocząć wygrzewanie zgodnie z instrukcją mieszanki.
- Zmierz wilgotność podkładu przed klejeniem płytek, paneli lub drewna.
- Porównaj rodzaj wykończenia z dopuszczeniem do ogrzewania podłogowego.
- Zachowaj dokumentację i zdjęcia przebiegu rur przed zalaniem.
Podłogówka nie powinna pracować jak grzejnik, który szybko włącza się i wyłącza. Najlepsze efekty daje stabilna temperatura zasilania, dobre sterowanie i właściwie wyregulowane przepływy na rozdzielaczu. Jeżeli instalacja jest ciężka i zalana grubą wylewką, krótkie, gwałtowne korekty termostatu zwykle przynoszą gorszy efekt niż spokojna praca z niewielkimi zmianami nastawy.
Od przekroju podłogi zależy więcej niż sam komfort
Najbezpieczniejszy układ to taki, w którym izolacja ogranicza straty, rury są policzone dla konkretnego pomieszczenia, jastrych ma grubość zgodną z technologią, a posadzka nie blokuje przepływu ciepła. Nie ma jednej uniwersalnej grubości dla każdego domu, dlatego wartości orientacyjne trzeba zawsze odnieść do projektu i instrukcji zastosowanych materiałów.
Jeśli mam wskazać elementy, na których nie warto oszczędzać, są to izolacja, dokumentacja instalacji, dylatacje i kontrola wilgotności jastrychu. To właśnie te detale, ukryte pod warstwą wykończeniową, w największym stopniu decydują o tym, czy ogrzewanie będzie działało równo przez wiele lat.
