Kocioł gazowy może zajmować niewiele miejsca, ale prawidłowa kotłownia musi łączyć kilka niezależnych układów: gazowy, grzewczy, ciepłej wody użytkowej, powietrzno-spalinowy i elektryczny. Dobry schemat kotłowni gazowej pokazuje nie tylko położenie urządzeń, lecz także kierunek przepływu, zabezpieczenia oraz sposób połączenia z grzejnikami, ogrzewaniem podłogowym i zasobnikiem c.w.u. Poniżej wyjaśniam, jak czytać taki rysunek, jakie elementy powinien zawierać i których błędów lepiej nie popełniać.
Najważniejsze elementy poprawnie zaplanowanej kotłowni gazowej
- Kocioł kondensacyjny powinien być połączony z instalacją CO, gazem, przewodem powietrzno-spalinowym i odpływem kondensatu.
- Obieg grzewczy wymaga właściwie dobranych pomp, filtrów, zaworów oraz naczynia przeponowego.
- Zasobnik c.w.u. poprawia komfort przy większym zużyciu wody, ale zajmuje miejsce i wymaga dodatkowych zabezpieczeń.
- Wentylacja i odprowadzanie spalin muszą wynikać z rodzaju kotła, jego mocy i projektu pomieszczenia.
- Schemat ideowy nie zastępuje projektu wykonawczego, szczególnie przy instalacji gazowej i przewodach kominowych.

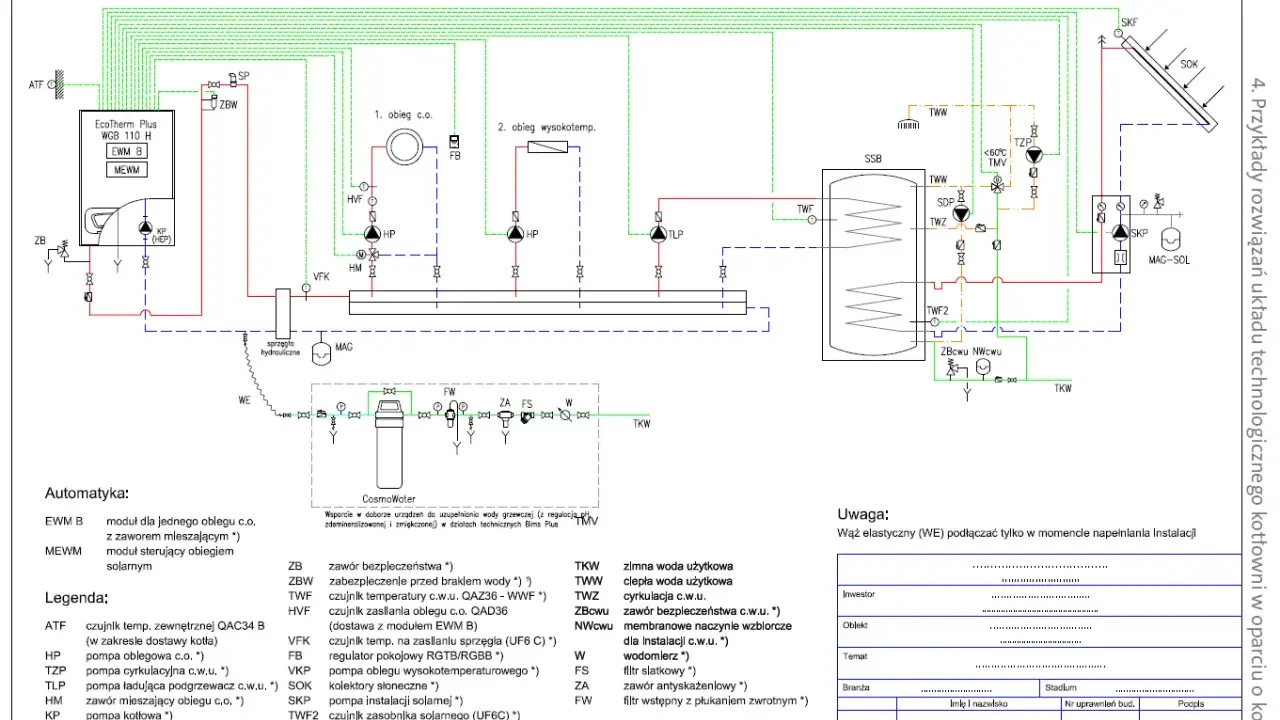

Jak czytać schemat kotłowni gazowej
Na pierwszy rzut oka taki rysunek może wyglądać jak plątanina rur i symboli. Ja zaczynam zawsze od znalezienia źródła ciepła, a później śledzę osobno drogę gazu, wody grzewczej, ciepłej wody użytkowej oraz spalin. Dzięki temu łatwo sprawdzić, czy schemat pokazuje kompletny układ, czy tylko uproszczone podłączenie samego kotła.
W typowym domu jednorodzinnym występują cztery główne połączenia. Do kotła doprowadza się gaz i zimną wodę, a odprowadza z niego spaliny, kondensat oraz wodę grzewczą do instalacji centralnego ogrzewania. Kocioł jednofunkcyjny może dodatkowo współpracować z zasobnikiem c.w.u., natomiast model dwufunkcyjny podgrzewa wodę przepływowo.
| Fragment schematu | Co pokazuje | Na co zwrócić uwagę |
|---|---|---|
| Instalacja gazowa | Doprowadzenie paliwa do palnika | Zawór odcinający, dostęp do kontroli i zgodność z dokumentacją |
| Obieg CO | Zasilanie i powrót wody grzewczej | Pompa, filtr, zawory odcinające, zabezpieczenie ciśnieniowe |
| Obieg c.w.u. | Podgrzewanie wody użytkowej | Zasobnik, zawór przełączający, naczynie c.w.u. i zawór bezpieczeństwa |
| Układ powietrzno-spalinowy | Dopływ powietrza i usuwanie spalin | Typ przewodu, długość, liczba kolan i zakończenie nad dachem |
| Odpływ kondensatu | Usuwanie kwaśnej wody powstającej w kotle | Syfon, drożność i odporność materiału na kondensat |
Najczęściej spotykane symbole to zasilanie, oznaczane zwykle kolorem czerwonym, oraz powrót, oznaczany kolorem niebieskim. Kolory nie są jednak uniwersalnym standardem dla każdej dokumentacji, dlatego ważniejsza od barwy jest legenda i kierunek strzałek.
Najprostszy układ dla domu jednorodzinnego
Najmniej skomplikowany schemat obejmuje kocioł kondensacyjny, jeden obieg grzejnikowy i instalację ciepłej wody. W takim układzie wiele elementów, między innymi pompa obiegowa, naczynie przeponowe i zawór bezpieczeństwa, może znajdować się już wewnątrz kotła.
gaz
│
[zawór odcinający]
│
[kocioł kondensacyjny] ─── przewód powietrzno-spalinowy ─── dach
│
├── zasilanie CO ─── [pompa] ─── [grzejniki]
│ │
│ └──── [rozdzielacz podłogówki]
│
├── zawór przełączający ─── [zasobnik c.w.u.]
│
└── powrót CO ◄────────────── instalacja grzewcza
[kocioł] ─── syfon ─── odpływ kondensatu
Przy jednym obiegu grzewczym instalacja może być bardzo kompaktowa. Nie oznacza to jednak, że można pominąć filtr na powrocie, zawory odcinające czy możliwość odpowietrzenia. Te drobne elementy decydują później o tym, czy serwisant będzie mógł bezproblemowo wyczyścić wymiennik albo wymienić pompę bez opróżniania całego budynku.
Przeczytaj również: Grzejnik żeliwny na aluminiowy - jak przeliczyć człony?
Kocioł dwufunkcyjny czy jednofunkcyjny z zasobnikiem
Kocioł dwufunkcyjny podgrzewa wodę w chwili poboru. Zajmuje mniej miejsca i dobrze sprawdza się w małym mieszkaniu lub domu z jedną łazienką, zwłaszcza gdy punkty poboru znajdują się blisko kotła. Przy jednoczesnym korzystaniu z dwóch pryszniców jego wydajność może być jednak niewystarczająca.
Układ z kotłem jednofunkcyjnym i zasobnikiem zajmuje więcej miejsca, ale daje większy komfort c.w.u. i stabilniejszą temperaturę przy kilku odbiornikach. Trzeba doliczyć przewody ładowania zasobnika, czujnik temperatury, zawór przełączający, naczynie przeponowe c.w.u. oraz zawór bezpieczeństwa. W praktyce to rozwiązanie częściej wybieram do większych domów i rodzin, które zużywają dużo ciepłej wody.
Jak połączyć grzejniki i ogrzewanie podłogowe
Jeżeli wszystkie odbiorniki pracują na podobnej temperaturze, układ może pozostać prosty. Problem zaczyna się wtedy, gdy grzejniki potrzebują wyższej temperatury, a podłogówka niższej. Wtedy schemat powinien pokazać osobne obiegi z regulacją, a nie jedną pompę tłoczącą wodę bezpośrednio do wszystkich pętli.
| Wariant | Typowe zastosowanie | Najważniejszy element |
|---|---|---|
| Jeden obieg grzejnikowy | Dom z samymi grzejnikami | Pompa obiegowa i regulacja pogodowa |
| Jeden obieg podłogowy | Dom ogrzewany niskotemperaturowo | Rozdzielacz z siłownikami i sterowaniem |
| Grzejniki plus podłogówka | Najczęstszy układ mieszany | Grupa mieszająca lub zawór trójdrogowy |

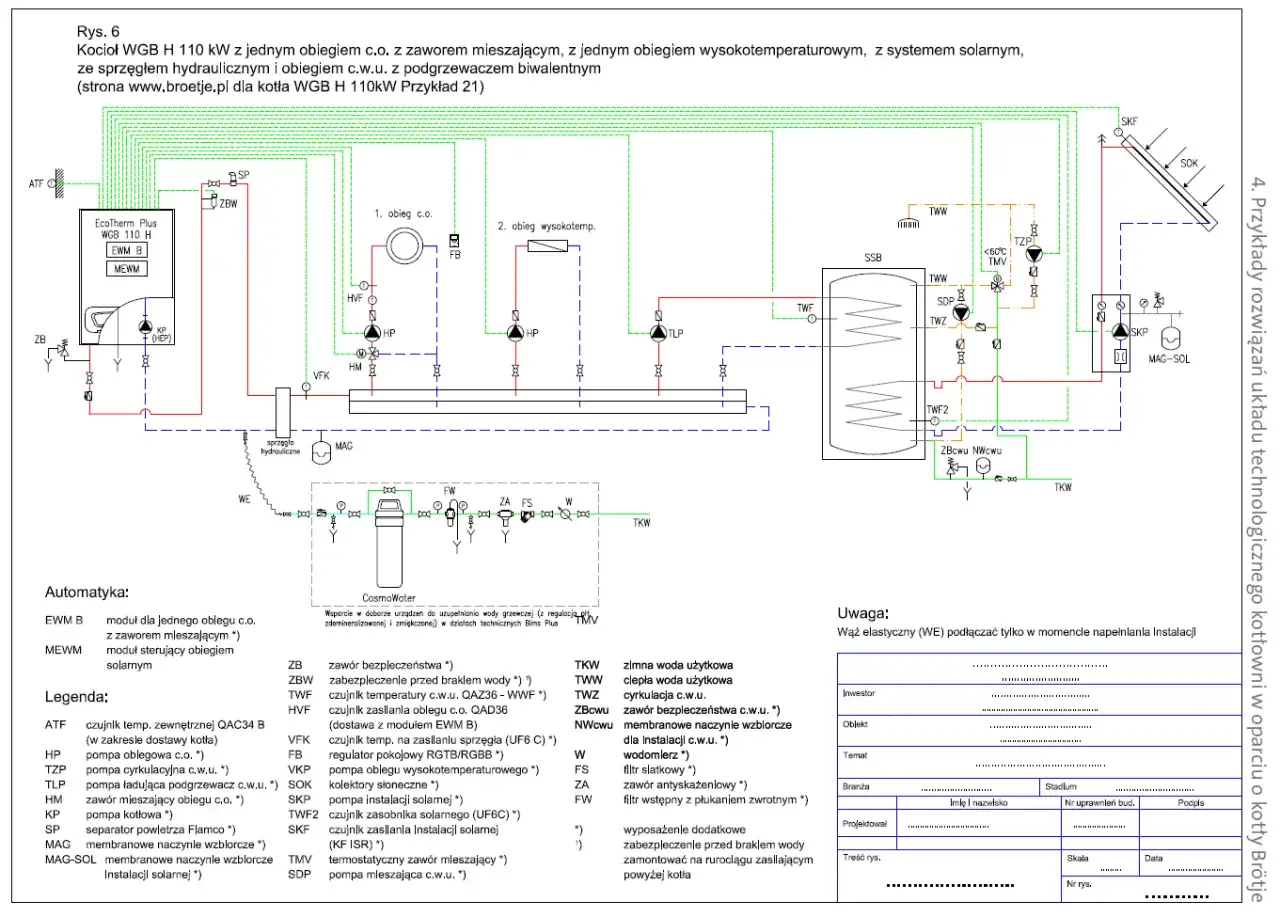

| Kilka stref grzewczych | Duży dom, garaż, warsztat lub kilka kondygnacji | Sprzęgło hydrauliczne i osobne grupy pompowe |
Sprzęgło hydrauliczne rozdziela obieg kotłowy od obiegów instalacyjnych. Stosuje się je wtedy, gdy różne pompy i przepływy mogłyby wzajemnie zakłócać swoją pracę. Nie jest automatycznie potrzebne w każdej małej instalacji, dlatego dodawanie go na wyrost zwiększa koszt i komplikuje regulację.
Nie należy mylić sprzęgła z buforem. Sprzęgło przede wszystkim porządkuje przepływy, natomiast bufor magazynuje energię w wodzie. W typowej kotłowni z kotłem kondensacyjnym bufor nie zawsze daje korzyść, ponieważ sam kocioł potrafi modulować moc i dopasowywać ją do zapotrzebowania budynku.
Przy kotle kondensacyjnym korzystny jest możliwie chłodny powrót. Ogrzewanie podłogowe naturalnie pracuje na niskich parametrach, a grzejniki w dobrze ocieplonym domu często mogą działać przy temperaturze zasilania około 45-55°C. Ostateczne wartości powinny wynikać z obliczeń i regulacji, nie z ustawienia „na oko”.
Wentylacja, spaliny i kondensat decydują o bezpieczeństwie
Nowoczesny kocioł z zamkniętą komorą spalania pobiera powietrze przez przewód powietrzno-spalinowy, ale nie zwalnia to z obowiązku prawidłowego zaprojektowania wentylacji pomieszczenia. W kotłowni trzeba zapewnić wymianę powietrza zgodnie z rodzajem urządzenia, jego mocą i wymaganiami projektu.
Przy urządzeniach pobierających powietrze z pomieszczenia szczególnie ważne są nawiew i wywiew grawitacyjny. Mechaniczny wyciąg może wytworzyć podciśnienie i zaburzyć pracę kotła lub przewodu spalinowego. Kanały wentylacyjne nie powinny być zasłaniane, zmniejszane ani zastępowane przypadkową kratką w drzwiach.
Przepisy techniczne wskazują między innymi, że pomieszczenie z urządzeniem gazowym powinno mieć kubaturę co najmniej 8 m³, gdy kocioł pobiera powietrze z pomieszczenia, oraz co najmniej 6,5 m³ przy zamkniętej komorze spalania. Standardowa minimalna wysokość wynosi 2,2 m, choć dla starszych budynków jednorodzinnych mogą obowiązywać szczególne wyjątki. Konkretne rozwiązanie zawsze trzeba sprawdzić z projektantem i aktualnymi przepisami.
Przewód spalinowy musi być dobrany do konkretnego kotła. Liczy się nie tylko średnica, lecz także długość, liczba kolan, sposób przejścia przez ścianę lub dach oraz materiał odporny na kondensat. Nie wolno łączyć kotła z przypadkowym kanałem tylko dlatego, że jego przekrój wydaje się odpowiedni.
Kocioł kondensacyjny produkuje kwaśny kondensat, który odprowadza się przez syfon do kanalizacji. Rura odpływowa powinna mieć właściwy spadek, a w większych instalacjach może być potrzebny neutralizator. Zablokowany odpływ kondensatu potrafi zatrzymać kocioł, dlatego ten fragment schematu nie powinien być pomijany.
Rozmieszczenie urządzeń w pomieszczeniu
Dobry schemat technologiczny i dobry rzut kotłowni to dwie różne rzeczy. Pierwszy pokazuje zależności hydrauliczne, drugi odpowiada na pytanie, czy urządzenia rzeczywiście zmieszczą się w pomieszczeniu i czy będzie do nich dostęp podczas serwisu.
Kocioł warto umieścić tak, aby serwisant miał wygodny dostęp do obudowy, przyłączy i przewodu spalinowego. Zasobnik powinien stać w miejscu umożliwiającym wymianę anody lub czyszczenie, a rozdzielacze należy montować tak, by można było odczytać przepływy i zamknąć każdy obieg osobno.
- Nie prowadź przewodów chaotycznie przed urządzeniami, do których będzie potrzebny dostęp.
- Zapewnij miejsce na odcięcie gazu, filtr, armaturę bezpieczeństwa i ewentualny detektor gazu.
- Rozdziel przewody elektryczne od instalacji gazowej zgodnie z projektem i zasadami montażu.
- Nie ustawiaj materiałów łatwopalnych przy kotle ani przy przewodzie spalinowym.
- Zaplanuj odpływ kondensatu i wody z zaworów bezpieczeństwa, zanim zostaną wykonane posadzki.
Przy kotłach o łącznej mocy do 30 kW przepisy dopuszczają montaż w pomieszczeniach nieprzeznaczonych na stały pobyt ludzi, przy zachowaniu pozostałych warunków. Dla zakresu powyżej 30 do 60 kW wymagane jest już pomieszczenie techniczne lub wydzielona kotłownia, a większe moce wiążą się z dodatkowymi wymaganiami projektowymi.
Typowe błędy na schemacie i przed uruchomieniem
Najczęstszy błąd polega na traktowaniu rysunku producenta jako kompletnego projektu budynku. Schemat z instrukcji pokazuje zasadę podłączenia konkretnego urządzenia, ale nie uwzględnia długości przewodów, strat ciśnienia, kubatury pomieszczenia, komina ani rzeczywistej liczby obiegów.
- Brak zaworów odcinających utrudnia serwis i wymusza opróżnianie całej instalacji.
- Pomijanie filtra na powrocie zwiększa ryzyko zabrudzenia wymiennika i pomp.
- Łączenie podłogówki i grzejników bez właściwego mieszania prowadzi do przegrzewania posadzki.
- Zbyt małe naczynie przeponowe powoduje wahania ciśnienia i częste otwieranie zaworu bezpieczeństwa.
- Brak odpływu kondensatu albo wykonanie go z niewłaściwego materiału kończy się przeciekami.
- Przewymiarowany kocioł częściej taktuję, czyli włącza się i wyłącza, zamiast spokojnie modulować moc.
Przed pierwszym uruchomieniem trzeba sprawdzić szczelność instalacji gazowej, drożność wentylacji, poprawność przewodu spalinowego, odpływ kondensatu, ciśnienie w instalacji oraz działanie zabezpieczeń. Kontrolę przewodów kominowych i instalacji gazowej należy zlecać osobom z odpowiednimi kwalifikacjami, a okresowe sprawdzenie stanu technicznego jest obowiązkiem właściciela lub zarządcy budynku.
Co powinno znaleźć się na rysunku przed zakupem kotła
Zanim wybiorę urządzenie, sprawdzam, czy schemat zawiera moc minimalną i maksymalną kotła, liczbę obiegów grzewczych, sposób przygotowania c.w.u., typ przewodu powietrzno-spalinowego oraz miejsce odprowadzenia kondensatu. Dopiero wtedy można ocenić, czy dany model pasuje do instalacji, a nie tylko do metrażu domu.
Najbezpieczniejszy schemat to taki, który jest prosty, ale nie pomija zabezpieczeń. W małym domu może wystarczyć kocioł z jednym obiegiem i niewielkim zasobnikiem, natomiast instalacja z podłogówką, grzejnikami i kilkoma strefami będzie wymagała dokładniejszego projektu hydraulicznego. Sam rysunek pomaga zrozumieć układ, lecz wykonanie instalacji gazowej, spalinowej i zabezpieczeń powinno pozostać zadaniem uprawnionego projektanta oraz instalatora.
