Najważniejsze zasady, które decydują o sprawnej pracy pompy
- Wał silnika musi być poziomy, zgodnie z instrukcją konkretnego modelu.
- Strzałka na korpusie powinna wskazywać rzeczywisty kierunek przepływu wody.
- Pompę trzeba montować bez naprężeń, z zaworami odcinającymi po obu stronach.
- Przed uruchomieniem instalację należy napełnić i odpowietrzyć.
- Najczęstsze problemy powodują powietrze, zabrudzenia i zbyt wysoki bieg.
Gdzie zamontować pompę obiegową w instalacji CO
W typowej instalacji grzewczej pompę montuje się na przewodzie zasilającym albo powrotnym. W praktyce często wybieram powrót przed kotłem, ponieważ płynie tam chłodniejsza woda, co może korzystnie wpływać na warunki pracy urządzenia. Nie jest to jednak uniwersalna reguła. W nowoczesnych instalacjach zamkniętych lokalizacja zależy od projektu, źródła ciepła, sprzęgła hydraulicznego i układu mieszającego.
Przy kotle na paliwo stałe, instalacji otwartej lub układzie z ochroną powrotu trzeba trzymać się schematu producenta. Pompa nie powinna być montowana „na oko”, szczególnie gdy współpracuje z zaworem czterodrogowym, buforem albo kilkoma obiegami grzewczymi. Jedna pompa dla całego budynku nie zawsze wystarczy, gdy grzejniki i ogrzewanie podłogowe mają różne wymagania przepływu.
Pompa musi mieć dobre warunki do pracy
Urządzenie powinno być łatwo dostępne, aby można było odkręcić śrubunki, wyczyścić filtr lub wymienić głowicę. Rury muszą być odpowiednio podparte, ponieważ ciężar instalacji nie może wisieć na korpusie pompy. Zostawiam również miejsce na odprowadzenie ewentualnej wody podczas serwisu.Pompy elektronicznej nie należy zabudowywać materiałem izolacyjnym razem z modułem sterującym. Elektronika i silnik potrzebują chłodzenia, a ciasna zabudowa może skrócić żywotność urządzenia. W pobliżu nie powinny znajdować się miejsca, w których skraplająca się lub wyciekająca woda mogłaby zalać sterownik.
Ustawienie korpusu i kierunek przepływu
Najważniejsza zasada jest prosta: wał silnika pompy powinien znajdować się w pozycji poziomej, zwykle z tolerancją określoną przez producenta. Sama rura może prowadzić wodę pionowo, poziomo lub pod kątem, ale moduł silnika nie powinien być ustawiony tak, aby wał pracował pionowo.
Na obudowie znajduje się strzałka wskazująca kierunek przepływu. Musi ona zgadzać się z kierunkiem wody w danym obiegu. Odwrócenie pompy może skutkować brakiem ogrzewania, hałasem, nieprawidłową pracą zaworów i problemami z odpowietrzaniem.
| Element | Jak powinien wyglądać montaż | Co grozi przy błędzie |
|---|---|---|
| Wał silnika | Położenie poziome zgodne z instrukcją | Hałas, zużycie łożysk, przegrzewanie |
| Strzałka na korpusie | Zgodna z kierunkiem przepływu | Słaby lub odwrócony obieg |
| Połączenia rurowe | Bez naprężeń i z właściwymi uszczelkami | Nieszczelności i drgania |
| Moduł sterujący | Suchy, dostępny i niezasłonięty izolacją | Uszkodzenie elektroniki |
Jeżeli wyświetlacz albo pokrętło znajduje się w niewygodnej pozycji, w wielu modelach można obrócić głowicę względem korpusu. Robi się to dopiero po odłączeniu zasilania i zgodnie z instrukcją. Nie obracam całej pompy na siłę, bo można uszkodzić uszczelnienie albo przewody modułu.
Montaż pompy CO krok po kroku
1. Przygotowanie instalacji
Przed rozpoczęciem pracy wyłączam źródło ciepła, odłączam zasilanie elektryczne i czekam, aż woda ostygnie. Następnie zamykam zawory odcinające po obu stronach pompy. Jeśli ich nie ma, trzeba opróżnić odpowiedni fragment instalacji, zachowując ostrożność, bo nawet pozornie chłodny układ może być pod ciśnieniem.
Przydatne są nowe uszczelki, klucze do śrubunków, pojemnik na wodę, ręczniki techniczne i materiał uszczelniający dobrany do rodzaju połączenia. W starszej instalacji sprawdzam także filtr siatkowy. Brudny filtr potrafi ograniczyć przepływ tak mocno, że użytkownik błędnie uznaje pompę za uszkodzoną.2. Wstawienie urządzenia
Pompę ustawiam zgodnie ze strzałką i tak, aby wał silnika był poziomy. Połączenia skręcam bez przekrzywiania korpusu, a rury nie mogą wymuszać jego ustawienia. Zawory odcinające przed i za pompą bardzo ułatwiają późniejszy serwis, ponieważ pozwalają wymienić urządzenie bez spuszczania wody z całej instalacji.
W instalacjach z kilkoma obiegami może być potrzebny zawór zwrotny, który zapobiega niekontrolowanemu przepływowi wstecznemu. Nie montuję go jednak automatycznie w każdym miejscu. Zawór zwrotny zwiększa opory przepływu, dlatego jego zastosowanie powinno wynikać ze schematu instalacji.
3. Napełnienie i odpowietrzenie
Po zamknięciu połączeń napełniam instalację powoli, kontrolując ciśnienie i wszystkie złączki. Odpowietrzam grzejniki, rozdzielacze oraz automatyczne odpowietrzniki. Jeżeli pompa ma funkcję odpowietrzania, korzystam z niej zgodnie z instrukcją, zamiast odkręcać elementy przypadkowo.
Powietrze w pompie może powodować buczenie, bulgotanie i nierówną pracę. Pompy nie uruchamiam na sucho, nawet na krótką chwilę, ponieważ ciecz chłodzi i smaruje jej elementy robocze.
Przeczytaj również: Ile watów ma żeberko żeliwne 60 cm? Sprawdź moc
4. Pierwszy rozruch
Po sprawdzeniu szczelności włączam pompę na najniższym ustawieniu, które zapewnia prawidłowe ogrzewanie. Po kilku minutach sprawdzam, czy nie pojawia się hałas, nadmierne drganie albo wyciek. Dopiero później dobieram tryb pracy do instalacji grzejnikowej, podłogowej lub mieszanej.
Jak dobrać ustawienia do rodzaju ogrzewania
W instalacji z grzejnikami pompa zwykle pracuje w innym trybie niż w ogrzewaniu podłogowym. Grzejniki mogą wymagać większej zmienności przepływu, natomiast podłogówka często współpracuje z zaworem mieszającym i rozdzielaczem, gdzie ważna jest stabilna praca obiegu.
| Rodzaj instalacji | Na co zwrócić uwagę | Typowy błąd |
|---|---|---|
| Grzejniki | Równomierne nagrzewanie i brak szumu zaworów | Ustawienie najwyższego biegu bez potrzeby |
| Ogrzewanie podłogowe | Praca przez rozdzielacz i zawór mieszający | Pomijanie regulacji przepływów na pętlach |
| Układ mieszany | Oddzielne obiegi i właściwe sprzężenie hydrauliczne | Zasilanie wszystkich obiegów jedną pompą |
Zbyt wysoka prędkość nie oznacza automatycznie lepszego ogrzewania. Często daje tylko szum w zaworach i większe zużycie energii. Z kolei zbyt niskie ustawienie może pozostawić najdalsze grzejniki niedogrzane. Dobieram parametry na podstawie rzeczywistej pracy instalacji, a nie samego wskazania na wyświetlaczu.
Przy modernizacji starego układu nie zakładam, że nowa pompa rozwiąże każdy problem. Jeżeli rury są zamulone, zawory zablokowane, a instalacja źle wyregulowana, mocniejsze urządzenie może tylko zamaskować przyczynę na krótki czas.

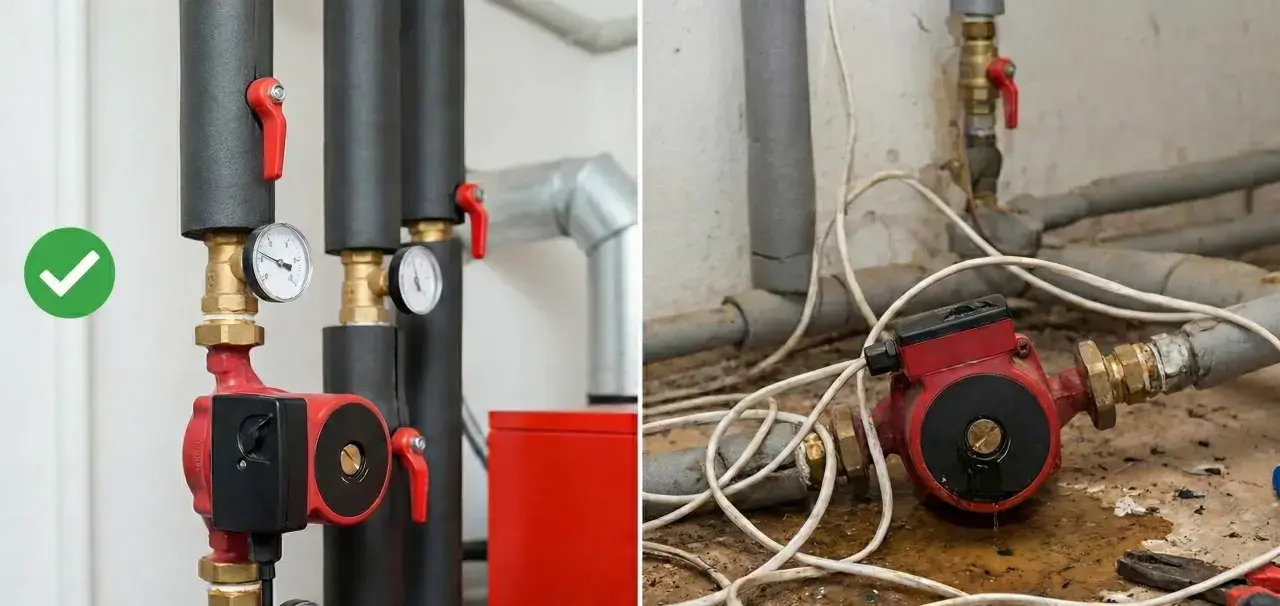

Błędy, które najczęściej psują efekt
- Odwrócony kierunek przepływu przez pominięcie strzałki na korpusie.
- Ustawienie silnika pionowo, mimo że producent wymaga poziomego położenia wału.
- Montaż bez zaworów odcinających, który utrudnia każdą naprawę.
- Uruchomienie pompy przed pełnym napełnieniem i odpowietrzeniem układu.
- Pozostawienie starego, zabrudzonego filtra na przewodzie ssawnym.
- Dokręcanie połączeń z taką siłą, że korpus zostaje naprężony.
- Zakrycie silnika lub sterownika izolacją termiczną.
- Ustawienie maksymalnego biegu tylko dlatego, że instalacja słabo grzeje.
Najbardziej podstępne są błędy, które nie powodują natychmiastowej awarii. Pompa może przez kilka tygodni pracować głośniej, pobierać więcej prądu i stopniowo zużywać łożyska. Cichy start i brak wycieków nie wystarczą, dlatego po rozgrzaniu instalacji sprawdzam również temperatury przewodów i pracę najdalszych odbiorników.
Kiedy montaż lepiej powierzyć instalatorowi
Samodzielna wymiana pompy jest możliwa w prostym, odciętym obiegu, ale prace łączą wodę pod ciśnieniem, wysoką temperaturę i instalację elektryczną. Jeżeli nie ma zaworów odcinających, trzeba ingerować w kocioł, zmienia się schemat hydrauliczny albo pompa ma być podłączona do automatyki, bezpieczniej zlecić zadanie fachowcowi.
Dotyczy to szczególnie kotłów gazowych, pomp ciepła i układów z buforem. W takich instalacjach niewłaściwe podłączenie może zaburzyć ochronę urządzenia, sterowanie temperaturą lub przepływ między obiegami. Instrukcja konkretnego modelu ma pierwszeństwo przed ogólnymi poradami, ponieważ różne pompy mogą mieć inne dopuszczalne pozycje i procedury odpowietrzania.
Po montażu warto poprosić o sprawdzenie szczelności, kierunku przepływu, ustawień pompy i zabezpieczenia elektrycznego. To niewielki zakres kontroli, a pozwala wychwycić błędy, których nie widać podczas samego skręcania połączeń.
Co sprawdzić przed rozpoczęciem sezonu grzewczego
Przed pierwszym uruchomieniem po przerwie sprawdzam ciśnienie w instalacji, odpowietrzenie grzejników, stan filtra i ewentualne ślady wycieku przy śrubunkach. Nasłuchuję też pracy pompy. Jednostajne, lekkie brzmienie jest normalne, natomiast bulgotanie, metaliczne stuki lub silne drgania wymagają reakcji.
Jeżeli po poprawnym montażu najdalsze pomieszczenia nadal są chłodne, przyczyna może leżeć w hydraulicznej regulacji instalacji, zapowietrzeniu albo zbyt małym przekroju rur. Sama wymiana pompy na mocniejszą nie zawsze poprawia sytuację, a czasem zwiększa hałas i zużycie energii.
Dobrze zamontowana pompa powinna być zgodna z kierunkiem przepływu, pracować z poziomym wałem, mieć zapewniony dostęp serwisowy i działać w odpowietrzonym układzie. Te cztery punkty robią większą różnicę niż ustawienie najwyższego biegu czy zakup urządzenia o większej mocy.
