Dobór pompy nie kończy się na sprawdzeniu, ile metrów urządzenie ma na tabliczce. Liczy się to, czy przy wymaganym przepływie pokona różnicę poziomów, opory rur i zapewni odpowiednie ciśnienie w punkcie poboru. Wyjaśniam, czym jest wysokość podnoszenia pompy, jak przeliczać ją na bary, jak czytać wykres producenta i na jakich błędach najczęściej traci się wydajność instalacji.
Najważniejsze zasady doboru pompy w kilku praktycznych punktach
- 10 m słupa wody odpowiada w przybliżeniu 1 barowi ciśnienia.
- Maksymalna wysokość z katalogu zwykle oznacza przepływ bliski zeru, a nie normalną pracę.
- W instalacji otwartej trzeba dodać różnicę poziomów, straty przepływu i wymagane ciśnienie na końcu przewodu.
- W zamkniętym obiegu centralnego ogrzewania wysokość budynku zwykle nie jest głównym kryterium, ponieważ liczą się przede wszystkim opory przepływu.
- Pompę wybiera się z wykresu dla konkretnego punktu pracy, czyli połączenia wymaganej wydajności i wysokości podnoszenia.
Co naprawdę oznacza ten parametr
Wysokość podnoszenia określa, jaką energię pompa przekazuje cieczy. W praktyce odpowiada różnicy ciśnienia między króćcem tłocznym a ssawnym, wyrażonej najczęściej w metrach słupa wody, oznaczanych jako m, m H2O albo m.s.w.
Nie jest to wyłącznie pionowa odległość, na jaką można wypchnąć wodę. Do wyniku dochodzą opory tarcia w rurach, straty na kolanach, zaworach, filtrach i zaworach zwrotnych oraz ciśnienie, które musi pozostać w punkcie odbioru. To właśnie dlatego pompa wskazana jako urządzenie „do 40 m” niekoniecznie zapewni wodę pod odpowiednim ciśnieniem na wysokości 40 m.
Najprostsze przeliczenie wygląda tak: 10 m słupa wody to około 0,98 bara, a 1 bar odpowiada mniej więcej 10,2 m słupa wody. W obliczeniach domowych można przyjąć zaokrąglenie 1 bar = 10 m, ale przy większych instalacjach lepiej zachować dokładniejsze wartości.
Wysokość geometryczna a całkowita
Wysokość geometryczna to różnica poziomów między lustrem wody po stronie ssawnej a najwyższym punktem tłoczenia. Wysokość całkowita obejmuje dodatkowo opory przepływu i wymagane ciśnienie na wylocie. Do doboru pompy zawsze potrzebna jest ta druga wartość.
Pompa ma też charakterystykę Q-H, czyli wykres pokazujący zależność między wydajnością Q a wysokością podnoszenia H. Im większy przepływ, tym zwykle mniejsze ciśnienie dostępne na tłoczeniu. To podstawowa zależność, o której łatwo zapomnieć podczas zakupów.
Jak obliczyć potrzebną wysokość w instalacji wodnej
W typowej instalacji otwartej można posłużyć się prostym wzorem:
Hwym = Hgeo + ΣHstrat + Hwylotu
Najpierw określam różnicę poziomów, później dodaję straty w przewodach i armaturze, a na końcu wymagane ciśnienie. Taki sposób liczenia jest znacznie bezpieczniejszy niż kierowanie się wyłącznie długością pionu.
Przykład dla domu jednorodzinnego
Załóżmy, że lustro wody znajduje się 6 m poniżej pompy, a najwyższy kran jest 8 m powyżej jej poziomu. Różnica geometryczna wynosi więc 14 m. Jeżeli straty w rurach, filtrach i kolanach oszacujemy na 6 m, a na kranie chcemy zachować 2 bary, dochodzi kolejne 20 m.
Wymagana wartość wynosi wtedy około 40 m słupa wody. Pompa powinna osiągać 40 m przy założonym przepływie, na przykład 2 m³/h. Sam zapis „maksymalnie 45 m” nie daje jeszcze pewności, że urządzenie spełni to zadanie, ponieważ przy takim przepływie może osiągać znacznie mniej.
Przeczytaj również: Podejście pod umywalkę - wysokość odpływu i zaworów
Co wliczyć do strat przepływu
- długość i średnicę rur,
- liczbę kolan, trójników i zwężeń,
- filtry, wodomierze, zawory oraz zawory zwrotne,
- różnicę wysokości między źródłem wody a odbiornikiem,
- wymagane ciśnienie przy kranie, zraszaczu lub innym urządzeniu.
Zbyt mała średnica przewodu potrafi mocno podnieść straty. W praktyce rura o większym przekroju często daje lepszy efekt niż zakup mocniejszej pompy, bo ogranicza opory na całej trasie. To jeden z przypadków, w których modernizacja instalacji bywa rozsądniejsza niż ciągłe zwiększanie mocy urządzenia.
Jak czytać wykres pompy i znaleźć punkt pracy

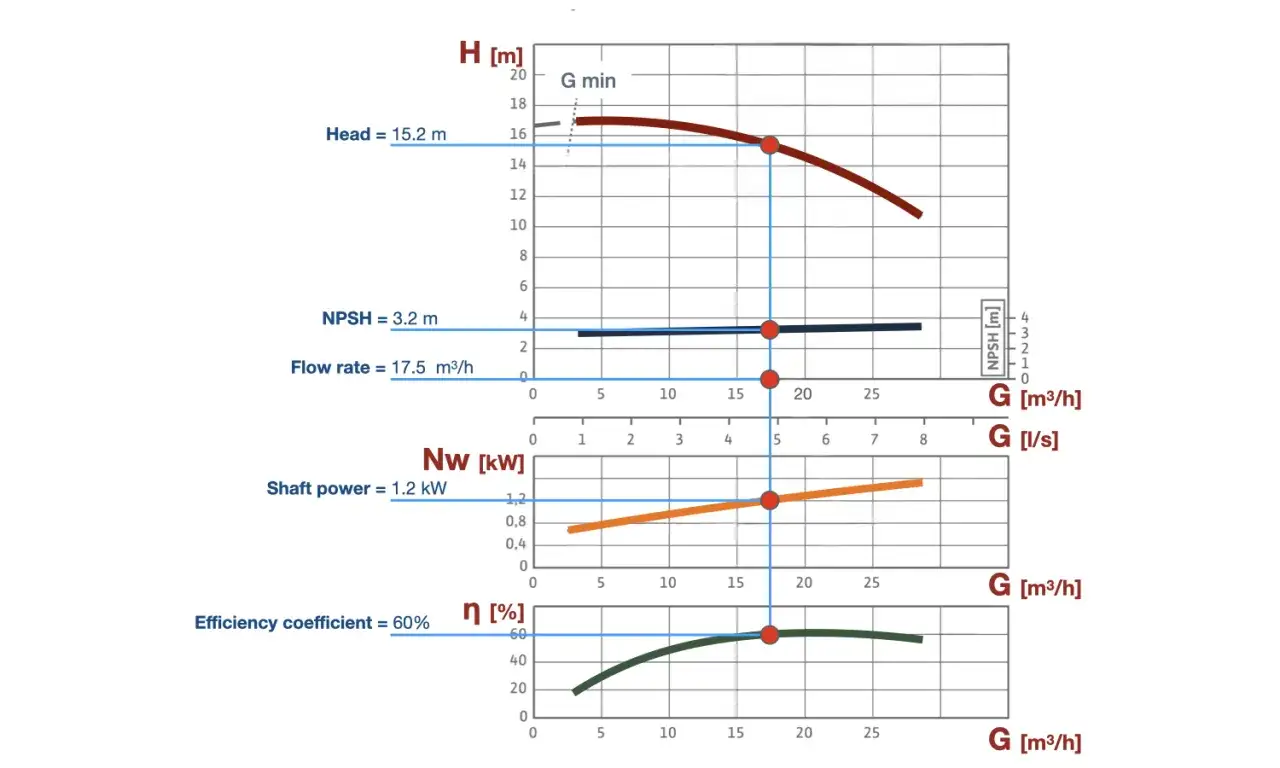

Na wykresie producenta szukam nie najwyższego punktu krzywej, lecz miejsca, w którym wymagany przepływ przecina się z potrzebną wysokością podnoszenia. Ten punkt nazywa się punktem pracy pompy. Przykładowo urządzenie może osiągać 50 m przy zerowym przepływie, ale przy 2,5 m³/h zapewniać już tylko 32 m.
