Dylemat, czy naczynie przeponowe zamontować na zasilaniu, czy na powrocie, ma praktyczne znaczenie dla stabilności całej instalacji grzewczej. Wyjaśniam, skąd bierze się przewaga powrotu, gdzie najlepiej wpiąć naczynie względem pompy, kiedy zasilanie może być dopuszczalne oraz jakie błędy prowadzą do skoków ciśnienia i częstego otwierania zaworu bezpieczeństwa.
Najczęściej wybierany punkt montażu zapewnia spokojniejszą pracę instalacji
- Powrót jest zwykle lepszym miejscem niż zasilanie, ponieważ panuje tam niższa temperatura.
- Naczynie najlepiej podłączyć po stronie ssawnej pompy obiegowej, najczęściej przed pompą na przewodzie powrotnym.
- Ostateczne miejsce montażu musi uwzględniać instrukcję kotła, pompy ciepła lub układu hydraulicznego.
- Samo prawidłowe położenie nie wystarczy. Trzeba jeszcze dobrać pojemność, ciśnienie wstępne i zabezpieczenia.
- Przed kontrolą ciśnienia w naczyniu instalacja musi być odciążona i pozbawiona ciśnienia po stronie wodnej.
Naczynie przeponowe na zasilaniu czy powrocie? Najkrótsza odpowiedź
W typowej zamkniętej instalacji centralnego ogrzewania naczynie przeponowe montuje się na przewodzie powrotnym, możliwie blisko źródła ciepła i po stronie ssawnej pompy obiegowej. W praktyce oznacza to najczęściej odcinek powrotu przed pompą, patrząc zgodnie z kierunkiem przepływu wody.
Takie rozwiązanie nie wynika z przyzwyczajenia instalatorów. Woda wracająca z grzejników lub ogrzewania podłogowego ma zwykle niższą temperaturę niż woda na zasilaniu, więc membrana i gumowe elementy naczynia pracują w łagodniejszych warunkach. Ma to znaczenie szczególnie przy kotłach na paliwo stałe, instalacjach grzejnikowych i układach pracujących z wysoką temperaturą.
Nie oznacza to jednak, że podłączenie na zasilaniu zawsze jest błędem. Jeżeli producent urządzenia wskazuje konkretny króciec albo gotowy schemat hydrauliczny, trzymam się przede wszystkim tej dokumentacji. W kompaktowych kotłach i pompach ciepła punkt przyłączenia bywa już przewidziany przez producenta i nie należy go zmieniać bez analizy całego układu.
Dlaczego powrót zwykle sprawdza się lepiej
Naczynie przeponowe kompensuje zwiększanie objętości wody podczas podgrzewania. W środku znajduje się elastyczna membrana, która oddziela wodę instalacyjną od gazu, najczęściej azotu. Gdy temperatura rośnie, woda rozszerza się i naciska na membranę, a gaz przyjmuje część tego przyrostu objętości.

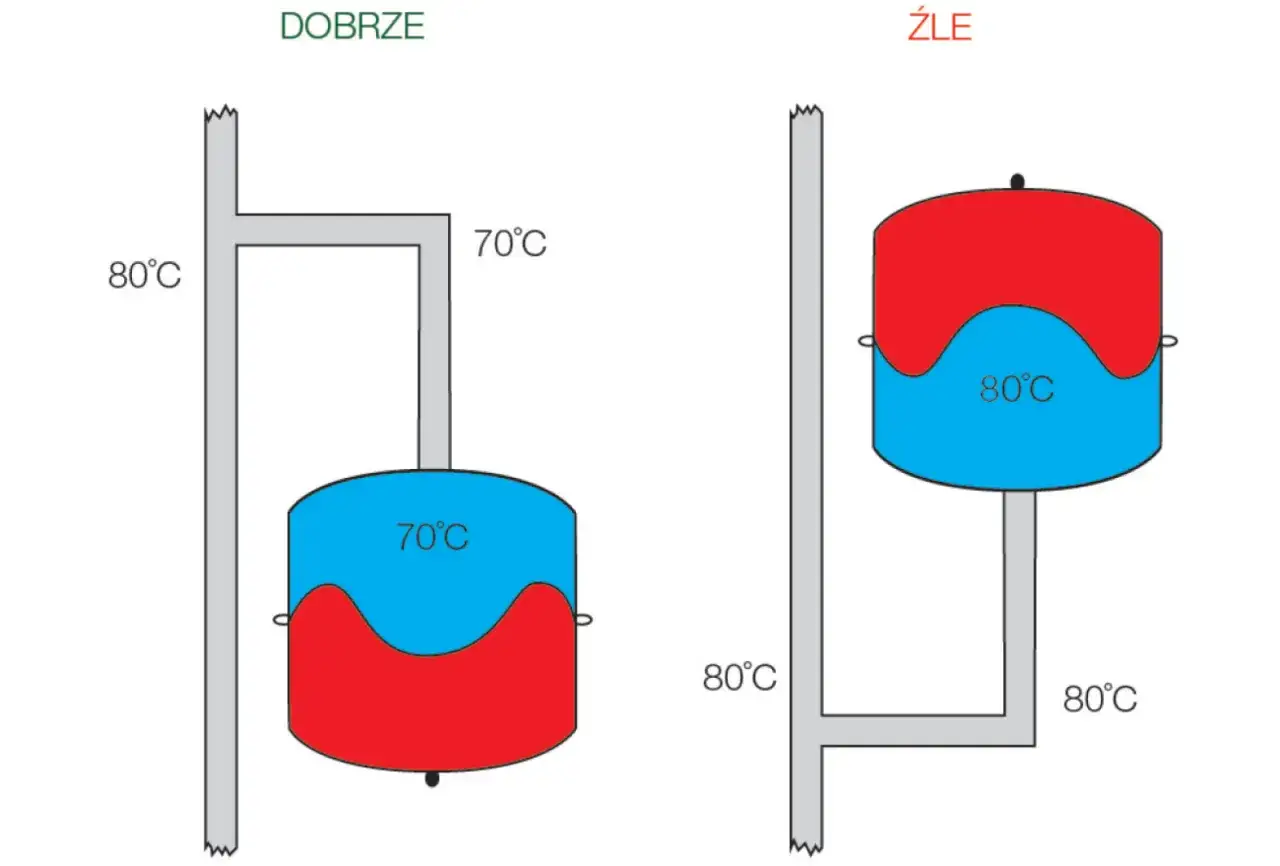

Największym argumentem za powrotem jest niższa temperatura medium. Im chłodniejsza woda po stronie przyłącza, tym mniejsze obciążenie termiczne membrany. Przy ogrzewaniu podłogowym różnica temperatur między zasilaniem i powrotem może być niewielka, ale przy klasycznych grzejnikach oraz kotłach wysokotemperaturowych staje się już wyraźna.
Drugą sprawą jest położenie względem pompy. Pompa obiegowa zmienia rozkład ciśnienia w instalacji. Naczynie podłączone po stronie ssawnej pompy stabilizuje punkt, w którym pompa pobiera wodę, i ogranicza niepotrzebne skoki ciśnienia w pozostałej części układu. Z mojego punktu widzenia właśnie ten szczegół bywa ważniejszy niż samo hasło „zasilanie albo powrót”.
| Miejsce podłączenia | Co zwykle przemawia za tym rozwiązaniem | Na co uważać |
|---|---|---|
| Powrót przed pompą | Niższa temperatura, stabilna praca, korzystne warunki dla membrany | Trzeba zachować prawidłowy kierunek przepływu i dostęp serwisowy |
| Powrót za pompą | Może wynikać z konkretnego schematu urządzenia | Pompa może powodować większe wahania ciśnienia w punkcie przyłączenia |
| Zasilanie | Dopuszczalne w wybranych układach i przy niskiej temperaturze pracy | Wyższa temperatura oraz ryzyko złego wpięcia względem pompy |
Gdzie dokładnie wpiąć naczynie względem pompy
Najbezpieczniejsza reguła dla typowego układu brzmi następująco: naczynie powinno znajdować się po stronie ssawnej pompy obiegowej. W wielu instalacjach pompa pracuje na powrocie i wtedy naczynie montuje się przed nią, między ostatnim odbiornikiem a kotłem lub innym źródłem ciepła.
Nie należy jednak patrzeć wyłącznie na nazwę rury. Powrót może mieć różny przebieg, a pompa może być zamontowana na zasilaniu, na powrocie albo w konkretnym module hydraulicznym. Dlatego przed wyborem miejsca trzeba sprawdzić kierunek przepływu, lokalizację pompy, zawory zwrotne i sprzęgło hydrauliczne.
Układ z kotłem i jedną pompą

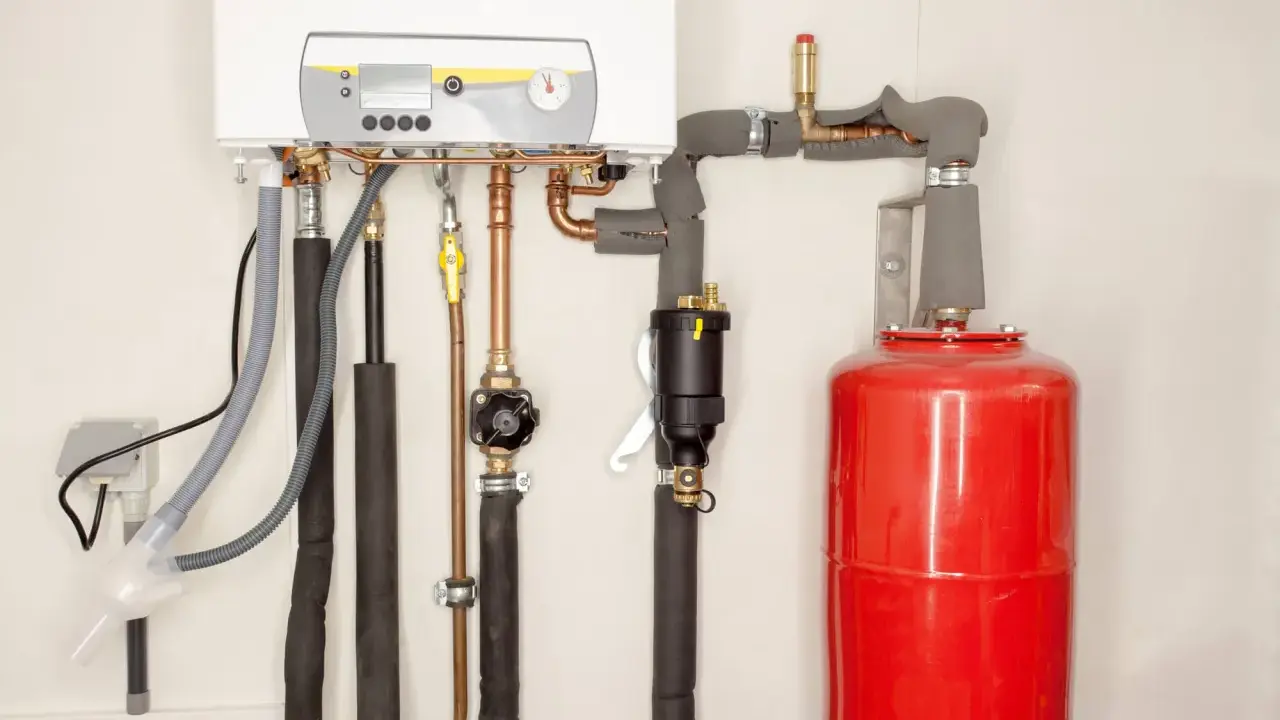

W prostym układzie z kotłem gazowym lub elektrycznym naczynie zwykle znajduje się na powrocie, blisko kotła, przed pompą. W wielu nowoczesnych kotłach jest ono już zabudowane wewnątrz obudowy. Montaż dodatkowego zbiornika ma sens dopiero wtedy, gdy fabryczna pojemność jest zbyt mała dla całego zładu albo gdy producent przewidział takie rozwiązanie.
Pompa ciepła i ogrzewanie podłogowe
W instalacji z pompą ciepła temperatury są niższe, ale układ często ma większą objętość wody, bufor, kilka rozdzielaczy i dodatkowe pompy. W takim przypadku ważniejsze od prostego wyboru zasilania lub powrotu jest ustalenie wspólnego punktu hydraulicznego dla całego układu. Naczynie może być fabrycznie umieszczone w jednostce wewnętrznej, a dodatkowe naczynie montuje się po stronie instalacji tylko po obliczeniu wymaganej pojemności.
Przeczytaj również: Warstwy ogrzewania podłogowego - poprawny układ i grubość
Sprzęgło hydrauliczne i kilka obiegów
Przy sprzęgle, buforze lub rozdzielaczu centralnym miejsce podłączenia trzeba oceniać dla tej części instalacji, którą naczynie ma stabilizować. Błędne jest założenie, że jeden mały zbiornik zawsze wystarczy niezależnie od liczby obiegów. Liczy się całkowita objętość wody, a nie tylko pojemność kotła czy długość jednego obiegu podłogówki.
Kiedy montaż na zasilaniu może mieć sens
Podłączenie po stronie zasilającej może być prawidłowe, jeśli wynika z dokumentacji urządzenia, projektu lub specyfiki instalacji. Dotyczy to między innymi niektórych układów technologicznych, instalacji z nietypowym prowadzeniem rur oraz urządzeń, w których producent określił konkretny króciec przyłączeniowy.
Na zasilaniu można też spotkać naczynie w układach o niskiej temperaturze pracy, na przykład współpracujących z pompą ciepła. Nadal trzeba jednak sprawdzić, czy punkt przyłączenia znajduje się po właściwej stronie pompy i czy naczynie ma odpowiednią klasę temperaturową.
Nie traktowałbym zasilania jako rozwiązania równoważnego w każdej sytuacji. Jeżeli instalator wybiera je tylko dlatego, że łatwiej się tam dostać albo że „tak będzie bliżej kotła”, to jest to zbyt słaby argument. Najpierw powinien liczyć się schemat hydrauliczny i temperatura pracy, dopiero później wygoda montażu.
Sam punkt montażu nie zastąpi dobrego doboru
Nawet idealne wpięcie nie rozwiąże problemu, jeśli naczynie jest za małe albo ma źle ustawione ciśnienie wstępne. W domu jednorodzinnym często spotyka się naczynia o pojemności 8-25 litrów, ale przy ogrzewaniu podłogowym, buforze lub kilku obiegach potrzebny zbiornik może być znacznie większy.
Dobór zależy od objętości wody w instalacji, maksymalnej temperatury, wysokości budynku, ciśnienia statycznego oraz nastawy zaworu bezpieczeństwa. Dla niewielkiego domu ciśnienie robocze na zimnej instalacji często mieści się w granicach 1,2-1,5 bara, lecz nie należy traktować tego jako uniwersalnej wartości.
Ciśnienie wstępne sprawdza się po stronie gazowej przy odłączonym ciśnieniu wody. W praktyce często ustawia się je nieco poniżej ciśnienia napełnienia instalacji, zwykle o około 0,1-0,2 bara, ale dokładna wartość powinna wynikać z obliczeń i dokumentacji. Pomiar wykonany przy pełnej instalacji daje mylący wynik.
Przy naczyniu powinno znaleźć się wyposażenie umożliwiające bezpieczny serwis, czyli między innymi zawór odcinający z funkcją opróżniania, manometr oraz zawór bezpieczeństwa dobrany do źródła ciepła. Zaworu odcinającego nie wolno pozostawić zamkniętego podczas normalnej pracy, jeśli odcina on naczynie od instalacji.
Błędy, które szybko ujawniają zły montaż
- Skoki ciśnienia od wartości prawidłowej na zimno do otwierania zaworu bezpieczeństwa po rozgrzaniu.
- Regularne dopuszczanie wody do instalacji, mimo braku widocznych wycieków.
- Spadek ciśnienia po wystygnięciu układu i konieczność częstego odpowietrzania grzejników.
- Podłączenie naczynia za zamkniętym zaworem, przez co zbiornik przestaje działać.
- Dobór naczynia tylko na podstawie mocy kotła, bez uwzględnienia objętości wody w rurach, grzejnikach i buforze.
- Kontrola ciśnienia wstępnego bez wcześniejszego opróżnienia części wodnej naczynia.
Jeśli zawór bezpieczeństwa wyrzuca wodę, nie zaczynałbym od jego wymiany. Najpierw sprawdziłbym ciśnienie wstępne, drożność przewodu do naczynia i położenie zaworów odcinających. Sam zawór może być sprawny, a reagować jedynie na źle skompensowany przyrost objętości.
Prace przy gorącej i ciśnieniowej instalacji zostawiłbym instalatorowi. Kontrola naczynia wymaga spuszczenia ciśnienia, a przy nieprawidłowym postępowaniu można doprowadzić do poparzenia albo uszkodzenia armatury.
Najrozsądniejsza decyzja dla typowej instalacji
W zwykłym domowym ogrzewaniu wybrałbym powrót przed pompą obiegową, możliwie blisko źródła ciepła, o ile instrukcja urządzenia nie wskazuje innego miejsca. To rozwiązanie zwykle zapewnia niższą temperaturę pracy membrany i stabilniejszy rozkład ciśnienia.
Przy pompie ciepła, buforze, sprzęgle lub kilku pompach nie warto opierać się na samej regule „zawsze na powrocie”. Trzeba przeanalizować cały schemat, dobrać pojemność do rzeczywistego zładu i zostawić dostęp do corocznej kontroli. Dobre miejsce montażu, właściwe ciśnienie i sprawne zabezpieczenia mają razem większe znaczenie niż sama decyzja między zasilaniem a powrotem.
