Gdy urządzenie grzewcze ma stanąć przy domu, naturalnie chcemy wiedzieć, ile zajmie miejsca i co właściwie zobaczymy po montażu. To, jak wygląda pompa ciepła, zależy głównie od jej rodzaju oraz układu monoblok lub split, dlatego pokazuję zarówno obudowę, jak i elementy ukryte wewnątrz instalacji. Wyjaśniam też, czym różni się jednostka zewnętrzna od wewnętrznej, gdzie trafia zasobnik c.w.u. i na co zwrócić uwagę przed wyborem miejsca montażu.
Najważniejsze informacje o wyglądzie pompy ciepła
- Powietrzna pompa ciepła najczęściej ma jednostkę zewnętrzną z wentylatorem oraz moduł wewnętrzny.
- Jednostka zewnętrzna przypomina dużą, stojącą klimatyzację i zwykle ma około 80-120 cm szerokości.
- Moduł wewnętrzny zawiera automatykę, pompę obiegową, wymiennik, zawory i często zasobnik ciepłej wody.
- Monoblok ma obieg chłodniczy zamknięty w jednej obudowie, a split dzieli go między dwa urządzenia.
- Pompa gruntowa nie potrzebuje dużego wentylatora na zewnątrz, ale wymaga kolektora poziomego lub odwiertów.
Jak wygląda pompa ciepła od strony zewnętrznej
Najczęściej spotykany wariant w polskich domach to pompa typu powietrze-woda. Jej jednostka zewnętrzna ma prostokątną, metalową obudowę z kratką i dużym wentylatorem. Zwykle stoi na betonowym fundamencie, konsoli przy elewacji albo specjalnych wibroizolatorach, a od budynku dzielą ją przewody prowadzące do instalacji grzewczej.
Wymiary nie są identyczne dla każdego modelu, ale typowa obudowa ma około 80-120 cm szerokości, 60-80 cm głębokości i 60-150 cm wysokości. Większe urządzenia o wyższej mocy mogą zajmować więcej miejsca, dlatego nie zakładam, że każda pompa zmieści się dokładnie tam, gdzie wcześniej stała klimatyzacja.
Co widać na jednostce zewnętrznej
- wentylator, który wymusza przepływ powietrza przez wymiennik,
- wymiennik lamelowy, czyli element odbierający energię z powietrza,
- kratki zabezpieczające przed przypadkowym kontaktem z wirującymi częściami,
- przewody elektryczne, chłodnicze lub wodne, zależnie od konstrukcji,
- odpływ skroplin i wody powstającej podczas odszraniania.
Przy pracy urządzenie wydaje szum wentylatora i sprężarki. W danych technicznych wielu modeli można spotkać poziom mocy akustycznej rzędu około 50-65 dB(A), ale odczuwalny hałas zależy także od odległości, odbicia od ścian i trybu pracy. Z mojego punktu widzenia ważniejsze od samej liczby jest takie ustawienie pompy, aby strumień powietrza i dźwięk nie były kierowane wprost na okno sypialni lub taras.

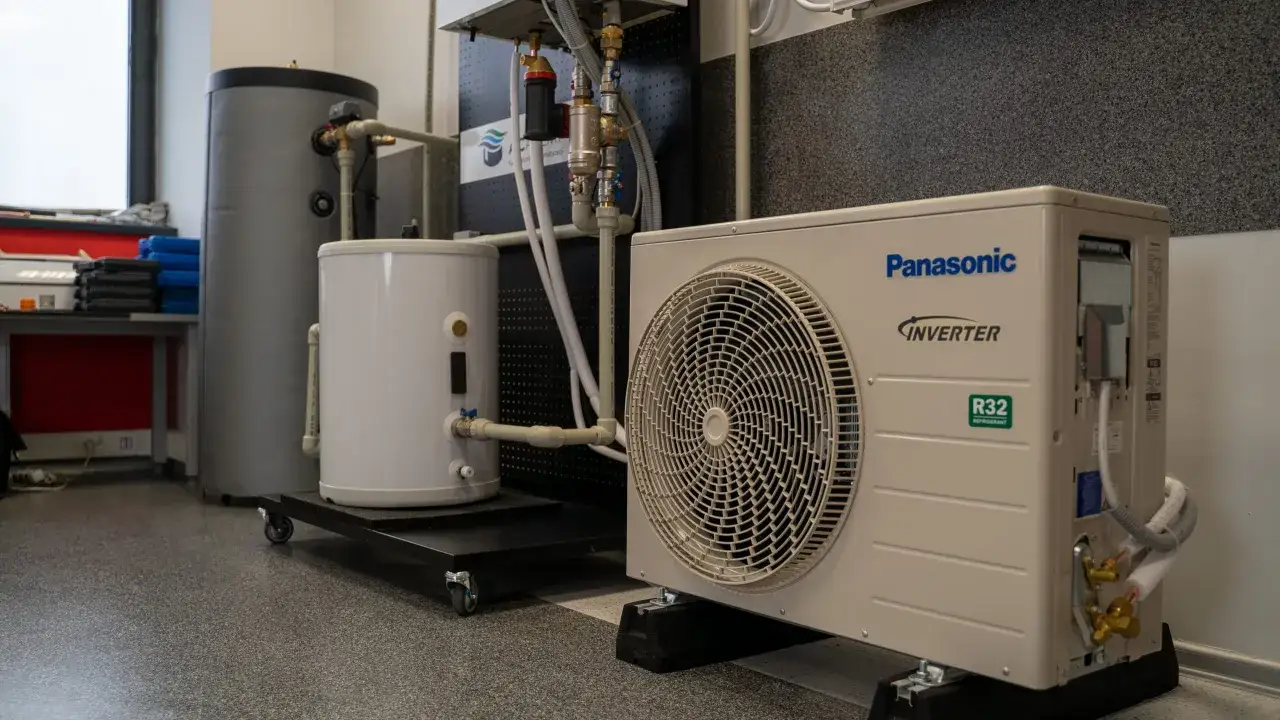

Co znajduje się wewnątrz budynku
W domu pompa ciepła nie zawsze wygląda jak pojedyncze urządzenie. Często widzimy wysoki, biały moduł przypominający lodówkę, obok którego stoi zasobnik ciepłej wody użytkowej. W bardziej rozbudowanych kotłowniach dochodzą jeszcze naczynie przeponowe, bufor, rozdzielacze, filtry i armatura zabezpieczająca.
Moduł wewnętrzny, nazywany także hydroboxem, przekazuje ciepło do instalacji centralnego ogrzewania. W jego obudowie mogą znajdować się wymiennik płytowy, pompa obiegowa, zawór trójdrogowy, naczynie wzbiorcze, odpowietrznik i grzałka elektryczna. Sterownik zarządza temperaturą wody, pracą sprężarki oraz przełączaniem między ogrzewaniem domu a podgrzewaniem c.w.u.
Najbardziej widoczne elementy instalacji
| Element | Jak wygląda | Do czego służy |
|---|---|---|
| Jednostka wewnętrzna | Smukła szafa lub kompaktowy moduł ścienny | Przekazuje ciepło do obiegu grzewczego i steruje pracą układu |
| Zasobnik c.w.u. | Wysoki, cylindryczny zbiornik | Magazynuje podgrzaną wodę do kąpieli i codziennego użytku |
| Bufor | Zbiornik podobny do zasobnika, zwykle mniejszy | Stabilizuje przepływ i pracę instalacji w wybranych układach |
| Sterownik | Panel z ekranem lub regulator pokojowy | Umożliwia ustawienie temperatury i harmonogramu pracy |
Nie każda instalacja potrzebuje osobnego bufora. To element często dokładany automatycznie, choć jego sens zależy od pojemności wodnej instalacji, liczby obiegów i sposobu sterowania. Ja szczególnie uważałbym na projekty, w których bufor ma być lekarstwem na każdy problem, bo dodatkowy zbiornik zwiększa koszt, zajmuje miejsce i może niepotrzebnie podnosić straty ciepła.
Monoblok i split wyglądają podobnie, ale różnią się w środku
Z zewnątrz oba warianty mogą wyglądać niemal identycznie. Różnica dotyczy tego, gdzie znajdują się elementy obiegu chłodniczego oraz czym połączono część zewnętrzną z domem. To ważne, ponieważ wpływa na montaż, zabezpieczenie instalacji i wymagania wobec wykonawcy.
Pompa monoblok
W monobloku sprężarka, wymienniki, zawór rozprężny i czynnik chłodniczy znajdują się w jednej jednostce zewnętrznej. Do budynku prowadzi zwykle instalacja wodna, dlatego trzeba dobrze zabezpieczyć ją przed zamarznięciem, szczególnie na odcinku między pompą a ścianą domu.
Na pierwszy rzut oka monoblok jest prostszy, bo instalator nie wykonuje połączeń chłodniczych na miejscu. Nie oznacza to jednak, że montaż jest bezproblemowy. Ochrona przewodów wodnych przed mrozem, prawidłowe odprowadzenie skroplin i zachowanie przepływu mają tu duże znaczenie.
Pompa split
W układzie split jednostka zewnętrzna i wewnętrzna są połączone przewodami, w których krąży czynnik chłodniczy. Część hydrauliczna znajduje się po stronie budynku, więc na zewnątrz nie prowadzi się instalacji wodnej narażonej na zamarznięcie.
Split wymaga wykonania i sprawdzenia połączeń chłodniczych przez osobę z odpowiednimi uprawnieniami. Dla właściciela domu oznacza to, że wybór urządzenia powinien obejmować nie tylko wygląd obudowy, ale także dostępność dobrego serwisu i jakość montażu.
Jak prezentują się inne rodzaje pomp ciepła
Nie każda pompa ciepła ma dużą skrzynię z wentylatorem. Wygląd całego systemu zmienia się wraz ze źródłem energii i sposobem przekazywania ciepła. Najłatwiej pomylić pompę powietrze-powietrze z klimatyzatorem, ponieważ wewnątrz budynku korzysta ona z nawiewnych jednostek ściennych lub kanałowych.
Pompa powietrze-powietrze
Ten wariant składa się zwykle z jednostki zewnętrznej oraz jednej lub kilku jednostek wewnętrznych przypominających klimatyzatory. Ogrzewa pomieszczenia bezpośrednio przez nawiew, ale nie przygotowuje ciepłej wody użytkowej tak jak pompa powietrze-woda.

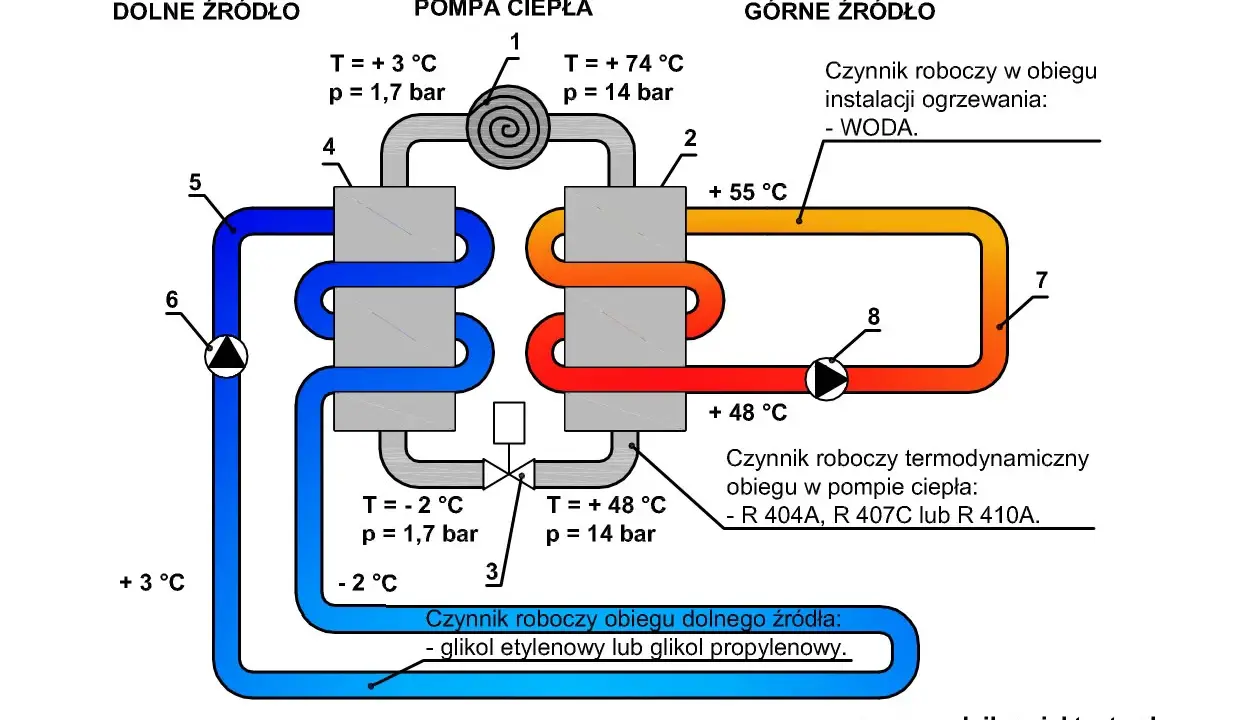

Pompa gruntowa
W pompie gruntowej na zewnątrz domu nie musi znajdować się wentylator. Najczęściej widoczny jest jedynie kompaktowy moduł w kotłowni, natomiast energia trafia do niego przez kolektor poziomy zakopany w gruncie albo sondy umieszczone w odwiertach.
To rozwiązanie wygląda więc mniej efektownie na posesji, ale wymaga odpowiedniego terenu lub wykonania odwiertów. Koszt i zakres prac zależą od zapotrzebowania budynku, warunków geologicznych oraz wybranej długości dolnego źródła.
Przeczytaj również: Jaką temperaturę ustawić na piecu gazowym? Sprawdź zakresy
Pompa do ogrzewania powietrza w pomieszczeniach
W systemach powietrze-powietrze ciepło trafia do wnętrza przez nawiewniki, a nie przez grzejniki czy ogrzewanie podłogowe. Taki układ może być rozsądnym rozwiązaniem dla małego, dobrze ocieplonego budynku, ale trzeba zaakceptować ruch powietrza, filtry i inną charakterystykę komfortu.
Gdzie ustawić urządzenie, żeby działało dobrze
Sam wygląd pompy niewiele mówi o jakości montażu. Jednostka zewnętrzna potrzebuje swobodnego przepływu powietrza, stabilnego podłoża i miejsca na odprowadzanie wody z odszraniania. Nie powinno się zabudowywać jej szczelną dekoracyjną osłoną, bo ograniczony przepływ obniży sprawność i może zwiększyć hałas.
Przy planowaniu ustawienia sprawdzam przede wszystkim odległość od ścian, okien i granicy działki, kierunek wyrzutu powietrza oraz dostęp serwisowy. Trzeba też przewidzieć odpływ kilku litrów wody podczas cyklu odszraniania, choć dokładna ilość zależy od wilgotności, temperatury i warunków pracy.
Wewnątrz budynku potrzebna jest przestrzeń przed modułem i zasobnikiem, aby można było wykonać przegląd lub wymienić podzespoły. W praktyce lepiej zaplanować kotłownię z niewielkim zapasem niż upychać urządzenia na styk. Serwis wymaga dostępu z przodu i z boków, a nie tylko miejsca na samo wstawienie obudowy.
Jeżeli instalacja ma współpracować z ogrzewaniem podłogowym, zwykle łatwiej dopasować ją do niskiej temperatury zasilania. Przy starych grzejnikach trzeba sprawdzić ich moc i zapotrzebowanie budynku, bo pompa może wymagać wyższej temperatury wody, a wtedy jej sprawność spada.
Na co patrzeć, zanim oceni się wygląd urządzenia
Estetyczna, cicha obudowa jest przyjemnym dodatkiem, ale nie powinna decydować o wyborze. Najpierw sprawdziłbym moc dobraną do strat ciepła, zakres pracy przy niskiej temperaturze, sposób przygotowania c.w.u. i dostęp do części zamiennych. Dopiero później ma sens porównywanie koloru, kształtu czy wielkości wyświetlacza.
Trzeba też odróżnić urządzenie od kompletnej instalacji. Sama jednostka zewnętrzna nie ogrzeje domu bez właściwego podłączenia hydraulicznego, sterowania, zabezpieczeń i odbiornika ciepła. Właśnie dlatego dwie pompy o podobnym wyglądzie mogą pracować zupełnie inaczej, jeśli różnią się projektem i jakością wykonania.
W mojej ocenie najlepszy efekt daje układ, który jest nie tylko schludny, lecz także łatwy do kontroli. Czytelny panel, dostępne zawory, opisane przewody i sensownie rozmieszczony zasobnik szybko okazują się ważniejsze niż sama nowoczesna forma obudowy.
Co zapamiętać przed wyborem pompy do domu
Najczęściej zobaczymy na posesji jednostkę zewnętrzną z wentylatorem, a w kotłowni moduł hydrauliczny i zasobnik ciepłej wody. W przypadku pompy gruntowej główne źródło energii jest ukryte pod ziemią, dlatego instalacja może wyglądać skromniej, choć jej wykonanie bywa bardziej wymagające.
Przed zakupem warto poprosić instalatora o prosty rysunek całego układu, wymiary urządzeń, sposób odprowadzenia skroplin oraz informację, ile miejsca pozostanie na serwis. Taki dokument szybko pokazuje, czy wybrany model rzeczywiście pasuje do budynku, zamiast pozostawiać decyzję wyłącznie na podstawie zdjęcia katalogowego.
