Po wymianie pompy albo przebudowie instalacji grzewczej często pojawia się pozornie proste pytanie: gdzie umieścić zawór zwrotny, żeby nie powodował hałasu, spadku przepływu i niepożądanej cyrkulacji? Poniżej wyjaśniam, kiedy lepszy będzie montaż za pompą, kiedy zawór może znaleźć się przed nią oraz jak dobrać i uruchomić cały układ bez typowych błędów.
W większości obiegów grzewczych zawór zwrotny trafia za pompę
- Za pompą montuje się go zwykle w instalacjach CO i cyrkulacji CWU, aby zatrzymać przepływ wsteczny.
- Przed pompą ma sens przede wszystkim w układach ssawnych, na przykład jako zawór stopowy w studni.
- Zawór zwrotny nie zastępuje zaworu różnicowego, który może umożliwiać obieg grawitacyjny przy zaniku zasilania.
- Strzałka na korpusie musi wskazywać kierunek przepływu, a położenie zaworu powinno odpowiadać instrukcji producenta.
- Przed pompą zwykle potrzebny jest filtr siatkowy, a nie kolejny zawór zwrotny.

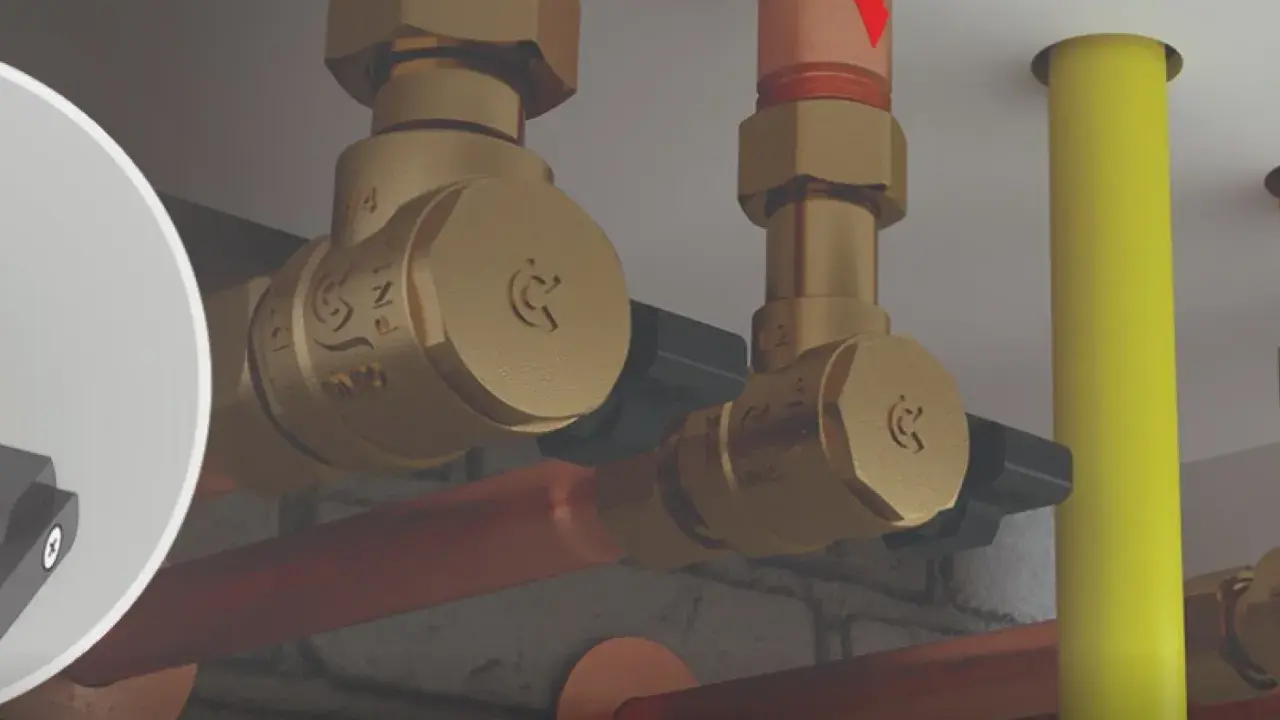

Zawór zwrotny przed czy za pompą - najkrótsza odpowiedź
W typowym obiegu centralnego ogrzewania zawór zwrotny montuje się po stronie tłocznej pompy, czyli za pompą, patrząc zgodnie z kierunkiem przepływu wody. Takie ustawienie ogranicza cofanie się czynnika przez wyłączoną pompę i pomaga oddzielić od siebie kilka obiegów grzewczych.
Nie traktuję jednak tej zasady jako bezwarunkowego nakazu. W układzie, w którym pompa pobiera wodę ze studni, zbiornika lub innego źródła poniżej jej poziomu, potrzebny może być zawór na przewodzie ssawnym. Jego zadanie jest inne: utrzymać zalanie przewodu i pompy, aby urządzenie nie zasysało powietrza przy każdym uruchomieniu.
| Rodzaj układu | Typowe miejsce zaworu | Główne zadanie |
|---|---|---|
| Pompa obiegowa CO | Za pompą | Zatrzymanie przepływu wstecznego i grawitacyjnego |
| Cyrkulacja CWU | Za pompą lub w punkcie wskazanym w projekcie | Ochrona przed cofaniem wody między gałęziami |
| Pompa pobierająca wodę ze studni | Na końcu przewodu ssawnego | Utrzymanie słupa wody w instalacji |
| Układ z kilkoma pompami | Zwykle za każdą pompą | Zapobieganie przepływowi przez niepracujące urządzenie |
Dlaczego strona tłoczna zwykle działa lepiej
Pompa obiegowa nie tylko wprawia wodę w ruch, ale też wytwarza różnicę ciśnień między króćcem ssawnym a tłocznym. Po jej wyłączeniu ta różnica może zostać wykorzystana przez wodę do przepływu w odwrotnym kierunku. Zawór zamontowany za pompą zamyka drogę dla takiego przepływu i chroni układ przed niekontrolowaną cyrkulacją.Problem jest szczególnie widoczny w instalacjach z kilkoma strefami, pompą kotłową i pompami obiegów grzejnikowych albo podłogowych. Bez odpowiedniej armatury woda może przepływać przez niepracującą pompę, wychładzać jeden obieg albo powodować samoczynne nagrzewanie wybranych rur. W praktyce to właśnie takie objawy często prowadzą do błędnego podejrzenia uszkodzenia pompy.
Zawór za pompą ma też znaczenie przy połączeniu kilku źródeł ciepła. Gdy pracuje pompa kotła, pompa bufora lub pompa obiegu mieszającego, zawory zwrotne pomagają ograniczyć wzajemne „przepychanie” strumieni. Nie rozwiązują jednak problemu źle wyregulowanej hydrauliki. Zawór nie zastąpi równoważenia instalacji, właściwego doboru pompy ani poprawnego ustawienia zaworów regulacyjnych.
Kiedy montaż przed pompą ma uzasadnienie
Najbardziej typowy przypadek to instalacja ssawna. Jeżeli pompa znajduje się powyżej lustra wody, na końcu przewodu zanurzonego w studni lub zbiorniku montuje się zawór stopowy. Jest to zawór zwrotny wyposażony zwykle w kosz ssawny, który zatrzymuje większe zanieczyszczenia i zapobiega opróżnieniu przewodu po zatrzymaniu pompy.
Nie umieszczałbym zwykłego zaworu zwrotnego tuż przed pompą tylko dlatego, że „pompa powinna być chroniona”. Na ssaniu każda dodatkowa armatura zwiększa opory przepływu. Jeżeli zawór będzie za mały, zabrudzony albo źle dobrany, może doprowadzić do kawitacji, czyli powstawania pęcherzy pary i charakterystycznego hałasu, a w dłuższym czasie do zużycia pompy.
W układach, w których pompa jest zasilana wodą pod ciśnieniem, zawór przed pompą może pełnić funkcję ochrony źródła przed cofaniem wody. Tu trzeba jednak sprawdzić cały schemat, ciśnienie robocze i wymagania producenta. Sama zasada „przed pompą albo za pompą” nie wystarcza, bo decydujące znaczenie ma miejsce poboru i kierunek przepływu.
Co zmienia rodzaj instalacji grzewczej
Grzejniki i zwykły obieg CO
W prostym obiegu grzejnikowym zawór zwrotny najczęściej znajduje się na tłoczeniu pompy. Montuje się go tak, aby po zatrzymaniu urządzenia woda nie krążyła samoczynnie przez grzejniki lub sąsiednią gałąź. Jeśli pompa ma fabrycznie wbudowany zawór, dodatkowy element nie zawsze jest potrzebny.
Podłogówka i grupy mieszające
W rozdzielaczu ogrzewania podłogowego zawór zwrotny może być częścią grupy mieszającej. Jego położenie zależy od tego, czy pompa pracuje na obiegu zmieszanym, jak działa zawór trójdrożny i czy rozdzielacz ma własne zabezpieczenie przed przepływem wstecznym. W takim układzie kopiowanie rozwiązania z instalacji grzejnikowej bez sprawdzenia schematu bywa prostą drogą do niestabilnej temperatury podłogi.
Przeczytaj również: Instalacja c.o. w domu krok po kroku i najczęstsze błędy
Kocioł na paliwo stałe
Przy kotłach na paliwo stałe trzeba odróżnić zwykły zawór zwrotny od zaworu różnicowego. Ten drugi może umożliwić obieg grawitacyjny, gdy pompa przestanie działać, na przykład podczas zaniku prądu. Zastąpienie go zwykłym zaworem zwrotnym może zablokować naturalny przepływ i pogorszyć bezpieczeństwo układu.
Jeżeli instalacja została zaprojektowana z funkcją awaryjnego obiegu grawitacyjnego, nie dodawałbym zaworu „na wszelki wypadek”. Najpierw sprawdziłbym, jak ma działać obejście pompy, jakie są średnice rur i czy producent kotła dopuszcza takie rozwiązanie. Bezpieczeństwo kotła ma tu pierwszeństwo przed mechanicznym ograniczaniem każdego możliwego przepływu wstecznego.
Jak dobrać zawór i uniknąć błędów montażowych
Najważniejszy jest prawidłowy kierunek przepływu. Strzałka na korpusie zaworu powinna wskazywać kierunek tłoczenia pompy. Odwrócenie elementu może całkowicie zatrzymać obieg albo spowodować pracę zaworu na granicy otwarcia.Przed pompą warto zamontować filtr siatkowy, szczególnie w starszej instalacji, gdzie w rurach mogą znajdować się opiłki, rdza i resztki uszczelnień. Za pompą należy zostawić warunki montażowe zgodne z instrukcją zaworu. Nie każdy model może pracować w dowolnej pozycji, a zawór klapowy i sprężynowy mają inne wymagania.
- Zawór sprężynowy szybko się zamyka i dobrze sprawdza się przy ochronie przed przepływem wstecznym, ale powoduje większy spadek ciśnienia.
- Zawór klapowy zwykle stawia mniejszy opór, lecz wymaga odpowiedniego położenia i stabilnego przepływu.
- Zawór stopowy montuje się na końcu przewodu ssawnego, a nie przypadkowo w dowolnym miejscu przed pompą.
- Zawór zintegrowany z pompą może wykluczać potrzebę montowania drugiego elementu na tym samym odcinku.
Nie dobierałbym zaworu wyłącznie po średnicy rury. Trzeba uwzględnić przepływ, ciśnienie robocze, temperaturę czynnika i dopuszczalny spadek ciśnienia. Zbyt mocna sprężyna może ograniczyć przepływ w małym obiegu, a zbyt luźna klapa może hałasować i nie zamykać się pewnie.
Co sprawdzić po uruchomieniu obiegu
Po napełnieniu instalacji odpowietrzam obieg i sprawdzam, czy pompa pracuje zgodnie ze strzałką na obudowie. Potem obserwuję temperaturę przewodów po obu stronach zaworu. Jeżeli zawór pozostaje częściowo zamknięty albo pojawia się szum, przyczyną może być zabrudzenie, za mały przepływ lub nieprawidłowy kierunek montażu.
Warto również wyłączyć pompę i sprawdzić, czy grzejniki lub sąsiednie obiegi nie nagrzewają się samoczynnie. Taki test szybko pokazuje, czy zawór rzeczywiście zatrzymuje przepływ wsteczny. Gdy po wyłączeniu pompy słychać stukanie, przyczyną może być zbyt gwałtowne zamykanie zaworu, uderzenie hydrauliczne albo źle podparte przewody.
Jeśli pompa jest zamontowana między zaworami odcinającymi, późniejszy serwis jest znacznie prostszy. Można ją wymienić bez opróżniania całej instalacji, co w sezonie grzewczym ma praktyczne znaczenie. Dobre rozmieszczenie armatury serwisowej często oszczędza więcej czasu niż sama różnica w cenie zaworu.
Jedna zasada, która ogranicza liczbę przeróbek
W typowym obiegu CO zacząłbym od schematu, w którym zawór zwrotny znajduje się za pompą, na stronie tłocznej. Przed pompą przewidziałbym filtr i zawory odcinające, a wyjątek zrobiłbym dopiero wtedy, gdy instalacja jest ssawna, korzysta z zaworu stopowego albo ma konkretną funkcję ochrony źródła wody.
Jeżeli w układzie występuje kocioł na paliwo stałe, kilka pomp, zawór mieszający lub możliwość obiegu grawitacyjnego, nie montowałbym armatury wyłącznie na podstawie ogólnej reguły. W takich instalacjach liczy się cały schemat hydrauliczny, a nie pojedynczy odcinek rury. Dobrze ustawiony zawór ma wspierać pracę pompy, a nie ją dusić, dlatego po montażu zawsze sprawdzam przepływ, hałas i zachowanie instalacji po zatrzymaniu urządzenia.
