Naczynie wzbiorcze w CO - jak podłączyć je prawidłowo?

Przy źle podłączonym naczyniu wzbiorczym ciśnienie w instalacji zaczyna „żyć własnym życiem”: rośnie po rozgrzaniu, spada po ostygnięciu, a zawór bezpieczeństwa może wyrzucać wodę. Poniżej pokazuję, jak czytać schemat podłączenia naczynia wyrównawczego, gdzie wpiąć je w instalacji centralnego ogrzewania i jakie błędy najczęściej psują cały układ.

Jak podłączyć naczynie wyrównawcze i odczytać schemat

Określenie „naczynie wyrównawcze” bywa używane zamiennie z nazwą naczynie wzbiorcze. W praktyce trzeba jednak od razu rozróżnić dwa rozwiązania: zbiornik otwarty, połączony z atmosferą, oraz naczynie przeponowe stosowane w instalacji zamkniętej.

Najczęstszy błąd polega na kupieniu właściwego zbiornika, ale zamontowaniu go według schematu przeznaczonego dla innego systemu. Naczynie przeponowe nie zastępuje automatycznie naczynia otwartego, zwłaszcza przy źródle, które może dalej podgrzewać wodę po zaniku zasilania elektrycznego.

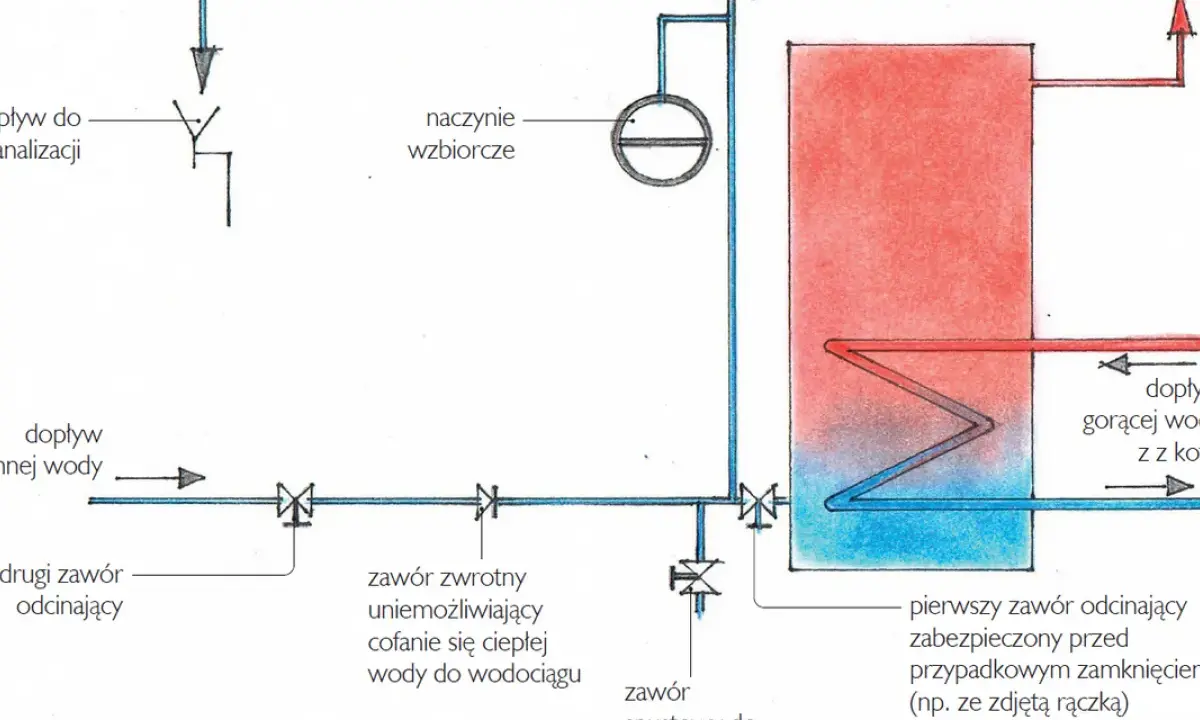

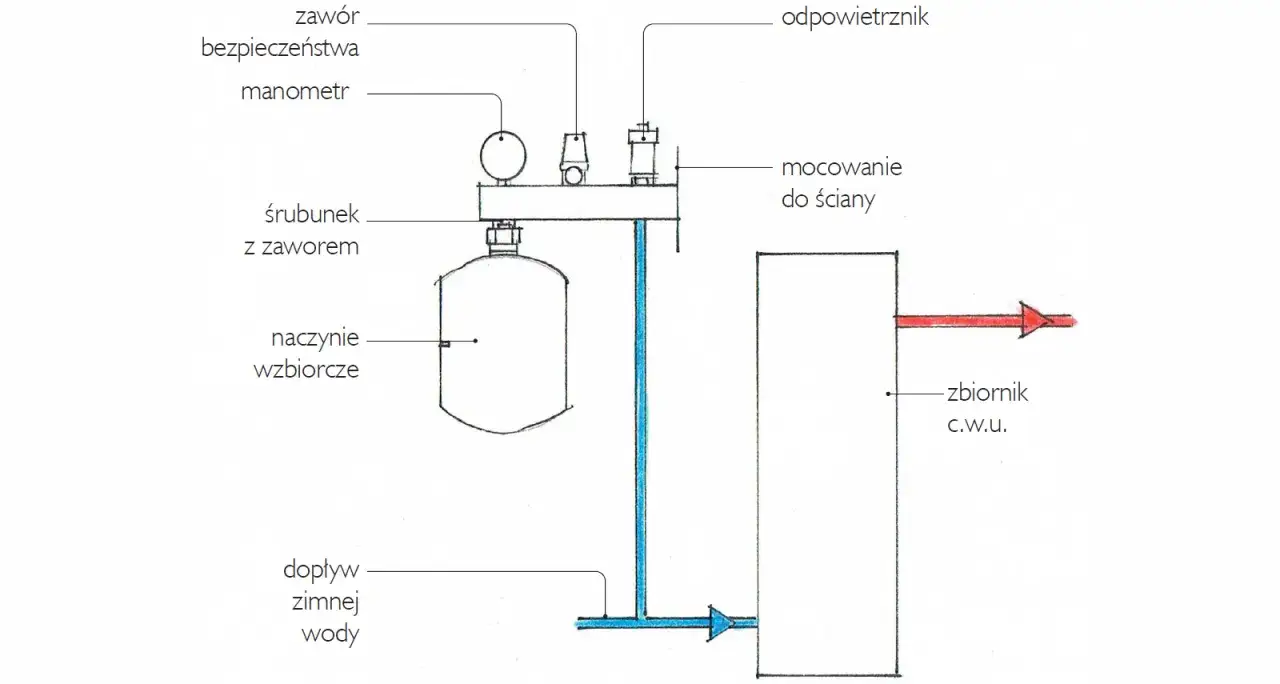

Jeżeli chodzi o instalację centralnego ogrzewania, nie należy mylić jej z układem ciepłej wody użytkowej. Zasobnik CWU ma osobne naczynie przeponowe, przeznaczone do wody użytkowej, oraz własny zawór bezpieczeństwa. Naczynie CO i naczynie CWU nie są elementami zamiennymi.

Schemat podłączenia naczynia przeponowego w instalacji CO

W typowym układzie zamkniętym naczynie przeponowe montuje się na powrocie z instalacji, blisko kotła. Najlepiej, gdy punkt wpięcia znajduje się przed pompą obiegową, po jej stronie ssawnej. Dzięki temu pompa nie powoduje niepotrzebnych wahań ciśnienia w miejscu, które ma stabilizować pracę całego systemu.

             zasilanie
        +---------------------> grzejniki
        |                         |
     [KOCIOŁ]                 [odpowietrzniki]
        |                         |
        +----[grupa bezpieczeństwa]
        |
        | powrót
        +----[T]----[naczynie przeponowe]
              |
           [pompa]

Na zasilaniu, zwykle bezpośrednio przy kotle, znajduje się grupa bezpieczeństwa. W jej skład wchodzą zazwyczaj zawór bezpieczeństwa, manometr i odpowietrznik automatyczny. Dokładny układ zależy od kotła, ponieważ część urządzeń ma te elementy już wbudowane.

Między naczyniem a instalacją nie powinno być przypadkowego zaworu, który można zamknąć i zapomnieć o jego ponownym otwarciu. Jeśli stosuje się zawór serwisowy, powinien być przeznaczony do obsługi naczynia i zabezpieczony przed niekontrolowanym odcięciem. Zamknięte naczynie bez kontaktu z obiegiem nie chroni instalacji.

Co powinno znaleźć się przy kotle

• naczynie przeponowe dobrane do pojemności instalacji,
• zawór bezpieczeństwa o parametrach zgodnych z kotłem,
• manometr lub odczyt ciśnienia zintegrowany z grupą bezpieczeństwa,
• odpowietrznik automatyczny,
• sprawny zawór napełniający i możliwość opróżnienia fragmentu instalacji.

Sam zbiornik nie rozwiązuje problemu nadciśnienia. Zawór bezpieczeństwa musi mieć właściwą nastawę, a jego odpływ trzeba skierować tak, aby ewentualny zrzut wody nie zagrażał użytkownikowi. Nie wolno montować zaworu odcinającego przed zaworem bezpieczeństwa, chyba że konkretne rozwiązanie zostało dopuszczone przez producenta i wykonane zgodnie z projektem.

Jak podłączyć otwarte naczynie wzbiorcze

W układzie otwartym zbiornik montuje się powyżej najwyższego grzejnika lub innego najwyższego punktu instalacji. W praktyce dno naczynia powinno znajdować się co najmniej około 30 cm ponad najwyższym punktem obiegu, ale ostateczna wysokość zależy od układu, źródła ciepła i projektu.

                 [naczynie otwarte]
                  |       |
       rura       |       +---- rura przelewowa
   odpowietrzająca|
                  |
       rura bezpieczeństwa
                  |
                [kocioł]
                  |
             powrót z pompą

Do otwartego naczynia prowadzi się zwykle rurę bezpieczeństwa oraz rurę wzbiorczą. Potrzebne są także rura przelewowa i odpowietrzenie. Rura bezpieczeństwa powinna mieć możliwie prosty przebieg i nie może być wyposażona w zawór, który odetnie kocioł od naczynia.

Przy kotle na paliwo stałe zabezpieczenie trzeba traktować szczególnie poważnie. Pompa może się zatrzymać, ale kocioł nadal może oddawać ciepło. W takim układzie naczynie otwarte, ochrona powrotu, zawór termiczny albo wymiennik płytowy nie są detalami do dowolnego wyboru. Decydują o tym konstrukcja kotła i instrukcja producenta.

Jeżeli instalacja otwarta jest łączona z zamkniętym obiegiem grzejnikowym, najczęściej wykorzystuje się wymiennik ciepła. Nie należy po prostu „dopiąć” naczynia przeponowego do układu, który nadal pracuje jako otwarty. Taka przeróbka wymaga ponownego sprawdzenia wszystkich zabezpieczeń.

Dobór pojemności i ustawienie ciśnienia

Pojemność naczynia zależy od całkowitej ilości wody w instalacji, temperatury pracy, wysokości statycznej oraz nastawy zaworu bezpieczeństwa. Liczenie wyłącznie na podstawie mocy kotła, na przykład zasady 1 kW mocy na 1 litr naczynia, może prowadzić do złego wyniku. To co najwyżej bardzo orientacyjne uproszczenie, a nie uniwersalna metoda.

W instalacji zawierającej około 200 litrów wody podgrzanie jej z 10 do 80°C zwiększa objętość mniej więcej o 6 litrów. Po uwzględnieniu ciśnienia roboczego, rezerwy i warunków instalacji często wybiera się naczynie o pojemności 18 litrów zamiast 8 lub 12 litrów. Dokładny dobór może jednak wskazać także większy zbiornik.

Przeczytaj również: Zawór zwrotny przed czy za pompą? Zasady montażu

Jak sprawdzić ciśnienie wstępne

1. Wyłącz źródło ciepła i poczekaj, aż instalacja ostygnie.
2. Odłącz naczynie od ciśnienia wodnego i opróżnij jego króciec lub cały obieg zgodnie z przyjętym rozwiązaniem.
3. Zmierz ciśnienie na zaworze gazowym naczynia manometrem do powietrza.
4. Ustaw wartość zalecaną przez producenta, zwykle powiązaną z wysokością instalacji.
5. Napełnij instalację wodą i sprawdź ciśnienie na zimno.

W wielu domowych instalacjach ciśnienie wstępne mieści się w okolicach 0,8-1,0 bar, a ciśnienie napełnienia na zimno ustawia się nieco wyżej. Nie należy jednak kopiować tej wartości bez sprawdzenia wysokości budynku. Różnica wysokości około 10 metrów odpowiada mniej więcej 1 barowi ciśnienia hydrostatycznego.

Jeżeli po kilku dniach ciśnienie spada prawie do zera, problemem może być nieszczelność, zapowietrzanie, zbyt niskie ciśnienie wstępne albo uszkodzona membrana. Gdy po rozgrzaniu ciśnienie szybko zbliża się do nastawy zaworu bezpieczeństwa, najpierw sprawdzam ciśnienie gazu i drożność połączenia z naczyniem, a dopiero później szukam winy w kotle.

Montaż krok po kroku i pierwsze uruchomienie

Prace zaczynam od wyłączenia źródła ciepła i zabezpieczenia instalacji przed przypadkowym uruchomieniem. Woda powinna być chłodna, a ciśnienie obniżone do poziomu pozwalającego bezpiecznie rozłączyć wybrany fragment.

1. Sprawdź, czy naczynie jest przeznaczone do CO i ma odpowiednią temperaturę oraz ciśnienie pracy.
2. Wybierz punkt wpięcia zgodny ze schematem kotła, najlepiej na powrocie blisko źródła ciepła.
3. Zamontuj naczynie stabilnie, tak aby ciężar zbiornika nie obciążał cienkiej rury przyłączeniowej.
4. Sprawdź ciśnienie wstępne przed napełnieniem instalacji.
5. Podłącz grupę bezpieczeństwa, manometr i odpowietrzenie zgodnie z instrukcją urządzenia.
6. Napełnij układ powoli, odpowietrz grzejniki i ponownie skontroluj ciśnienie.
7. Uruchom ogrzewanie, obserwując wzrost ciśnienia i ewentualne wycieki.

Po pierwszym cyklu grzania warto sprawdzić instalację ponownie, gdy temperatura spadnie. Najlepszy moment na ocenę pracy naczynia to porównanie ciśnienia na zimno i po pełnym rozgrzaniu, a nie pojedynczy odczyt z manometru.

Błędy, które najczęściej psują działanie instalacji

Nieprawidłowe podłączenie często wygląda poprawnie na pierwszy rzut oka. Dopiero po kilku dniach pojawia się kapanie z zaworu bezpieczeństwa, szum w grzejnikach albo konieczność ciągłego dopuszczania wody.

• Za małe naczynie powoduje duże wahania ciśnienia podczas grzania.
• Zamknięty zawór serwisowy odcina zbiornik od instalacji i pozbawia układ ochrony.
• Brak kontroli ciśnienia wstępnego może sprawić, że naczynie jest pozornie sprawne, ale nie przyjmuje rozszerzającej się wody.
• Wpięcie za pompą może zwiększać wahania ciśnienia w niektórych układach.
• Brak odpowietrzenia utrudnia napełnienie i powoduje hałas w instalacji.
• Wspólne naczynie dla CO i CWU jest błędem, ponieważ obie instalacje pracują w innych warunkach.
• Zawór bezpieczeństwa o złej nastawie może zadziałać zbyt późno albo wyrzucać wodę przy normalnej pracy.

Niepokojące jest także regularne dopuszczanie świeżej wody. Tlen dostarczany wraz z wodą przyspiesza korozję, a częste uzupełnianie instalacji nie usuwa przyczyny problemu. Jeśli manometr wyraźnie zmienia wskazania przy każdym cyklu grzania, trzeba sprawdzić naczynie, a nie tylko dopompować wodę.

Co sprawdzić przed pierwszym sezonem grzewczym

Przed rozpoczęciem sezonu sprawdzam, czy naczynie ma dostęp do instalacji, zawór bezpieczeństwa nie jest zablokowany, a odpływ z zaworu został wykonany bezpiecznie. Kontroluję też szczelność połączeń i porównuję ciśnienie na zimnym oraz rozgrzanym układzie.

Jeżeli instalacja ma kocioł na paliwo stałe, kilka źródeł ciepła, bufor albo wymiennik płytowy, prosty schemat z jednym naczyniem może już nie wystarczyć. W takich układach poprawne podłączenie zależy od przepływów, zabezpieczenia przed przegrzaniem i sposobu rozdzielenia obiegów. Tu zdecydowanie opłaca się zlecić dobór oraz uruchomienie instalatorowi.

Dobrze podłączone naczynie nie powinno zwracać na siebie uwagi. Ciśnienie pozostaje stabilne, zawór bezpieczeństwa nie wyrzuca wody, a instalacja nie wymaga ciągłego odpowietrzania ani dopuszczania. To właśnie taki spokojny, powtarzalny obraz pracy jest najlepszym potwierdzeniem, że schemat został dobrany i wykonany prawidłowo.
