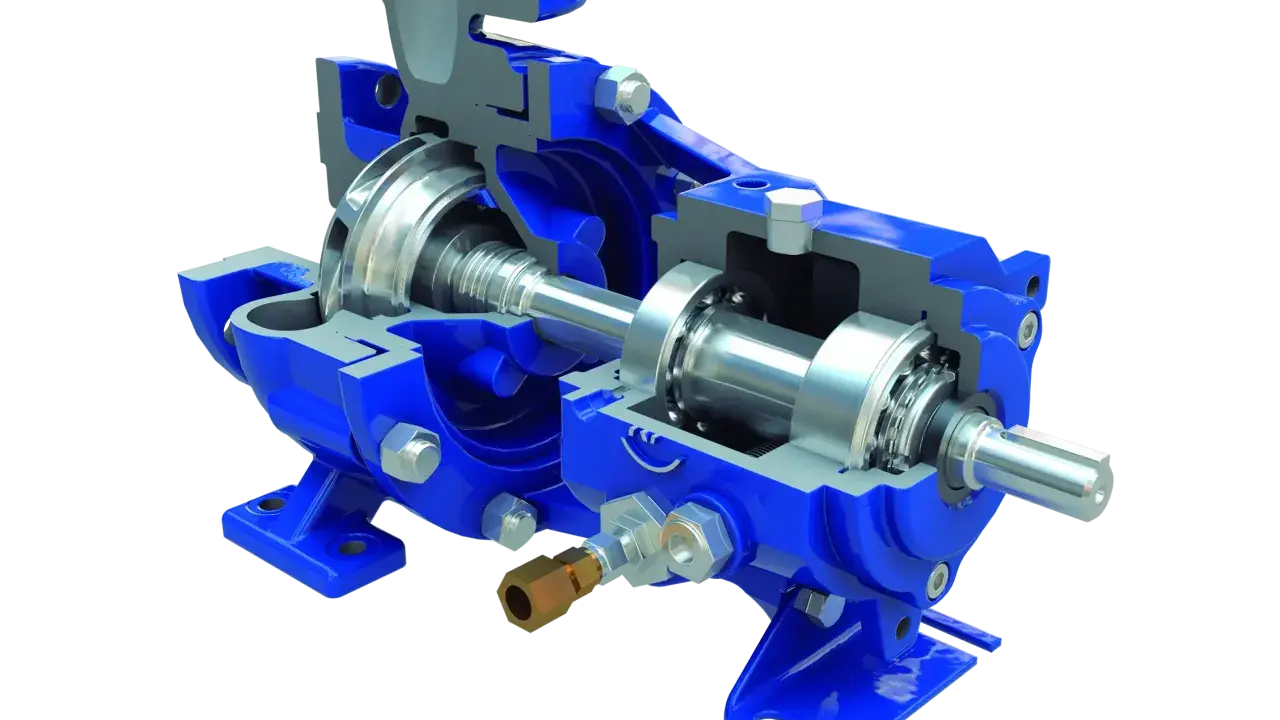

Na panelu pompy obiegowej CO kilka znaków decyduje o tym, czy instalacja pracuje cicho, równomiernie i bez niepotrzebnego zużycia prądu. Wyjaśniam znaczenie oznaczeń H, Q, PP, CP, Δp-v, symbolu grzejnika, podłogówki, biegów oraz komunikatów mocy i alarmów. Dodaję też praktyczne wskazówki, jak dobrać tryb pracy bez ustawiania pompy metodą prób i błędów.
Najważniejsze informacje o oznaczeniach pompy CO
- H oznacza wysokość podnoszenia, czyli parametr związany z różnicą ciśnień w instalacji.
- Q informuje o przepływie czynnika grzewczego, zwykle podawanym w m³/h.
- PP lub Δp-v to regulacja proporcjonalna, zazwyczaj odpowiednia dla instalacji grzejnikowych.
- CP lub Δp-c oznacza stałą różnicę ciśnień, często stosowaną przy ogrzewaniu podłogowym.
- AUTOADAPT sam dopasowuje pracę pompy do zapotrzebowania instalacji, ale nie zawsze zastępuje prawidłową regulację całego układu.
- Strzałka na korpusie pokazuje kierunek przepływu wody i musi zgadzać się z kierunkiem obiegu.
Co oznaczają symbole na pompie CO i jak je czytać
Oznaczenia na pompie można podzielić na dwie grupy. Pierwsza mówi o parametrach technicznych urządzenia, druga o wybranym trybie regulacji. To ważne rozróżnienie, bo napis „25-60” nie jest ustawieniem pracy, tylko częścią oznaczenia modelu.
| Symbol | Znaczenie | Co mówi użytkownikowi |
|---|---|---|
| H | Wysokość podnoszenia | Określa zdolność pompy do pokonania oporów instalacji, podawaną w metrach. |
| Q | Przepływ | Informuje, ile wody może przepłynąć przez pompę, zwykle w m³/h. |
| PP lub Δp-v | Ciśnienie proporcjonalne | Pompa zmienia ciśnienie wraz ze zmianą przepływu. |
| CP lub Δp-c | Stałe ciśnienie | Pompa utrzymuje zadaną różnicę ciśnień mimo zmian przepływu. |
| W | Moc elektryczna | Pokazuje aktualny albo maksymalny pobór energii. |
| Strzałka | Kierunek przepływu | Wskazuje, jak ma płynąć woda przez korpus pompy. |
Nie każda pompa ma wszystkie te symbole. Starsze modele mogą mieć wyłącznie przełącznik z biegami I, II i III, a nowoczesne urządzenia pokazują dodatkowo moc, przepływ, wysokość podnoszenia i kody błędów. Z mojego doświadczenia wynika, że najwięcej pomyłek bierze się z traktowania każdego oznaczenia jako „mocy pompy”. Tymczasem część symboli opisuje tylko sposób sterowania.
Jak rozumieć oznaczenie 25-60, H i Q
Typowy zapis 25-60 180 spotykany na pompach Grundfos oznacza najczęściej pompę z przyłączem nominalnym DN 25, maksymalną wysokością podnoszenia około 6 m oraz długością montażową 180 mm. W innych seriach zapis może wyglądać inaczej, dlatego ostateczne znaczenie zawsze trzeba sprawdzić w dokumentacji konkretnego modelu.
| Fragment oznaczenia | Najczęstsze znaczenie | Przykład interpretacji |
|---|---|---|
| 15, 20, 25, 32 | Średnica nominalna przyłącza | 25 oznacza zwykle przyłącze DN 25, a nie średnicę mierzoną linijką po zewnętrznej stronie gwintu. |
| 40, 60, 80 | Maksymalna wysokość podnoszenia w decymetrach | 60 odpowiada około 6 m wysokości podnoszenia. |
| 130, 150, 180 | Długość montażowa | 180 oznacza zwykle 180 mm między przyłączami. |
| H | Wysokość podnoszenia | Nie oznacza wysokości budynku. Opisuje pokonywanie oporów przepływu. |
| Q | Natężenie przepływu | Im większe zapotrzebowanie instalacji, tym większy wymagany przepływ. |
Wysokość podnoszenia nie jest wysokością, na którą pompa „wypycha” wodę w prostym sensie. W zamkniętej instalacji CO pompa przede wszystkim pokonuje opory rur, zaworów, filtrów, rozdzielaczy i grzejników. Dlatego pompa 25-60 może pracować zarówno w domu parterowym, jak i w budynku o kilku kondygnacjach, jeśli opory instalacji mieszczą się w jej zakresie.
Parametry H i Q odczytuje się razem z wykresu charakterystyki pompy. Przy dużym przepływie urządzenie zwykle osiąga mniejszą wysokość podnoszenia. Sam napis „6 m” nie wystarczy więc do oceny, czy pompa pasuje do instalacji.
PP, CP, Δp-v i biegi pompy
Najważniejszy wybór dotyczy sposobu regulacji. Pompa może utrzymywać stałą prędkość, stałą różnicę ciśnień albo zmieniać ciśnienie proporcjonalnie do przepływu. W instrukcjach różnych producentów spotkasz inne skróty, ale zasada działania pozostaje podobna.
| Oznaczenie | Jak działa | Typowe zastosowanie |
|---|---|---|
| PP, Δp-v | Ciśnienie rośnie wraz ze wzrostem przepływu i spada, gdy zawory się przymykają. | Instalacje grzejnikowe z zaworami termostatycznymi. |
| CP, Δp-c | Pompa utrzymuje w przybliżeniu stałą różnicę ciśnień. | Ogrzewanie podłogowe, rozdzielacze i układy o bardziej stałym przepływie. |
| n-c, I, II, III | Pompa pracuje ze stałą prędkością lub na jednym z biegów. | Prostsze albo starsze instalacje, w których regulacja elektroniczna nie jest potrzebna. |
| AUTO lub AUTOADAPT | Elektronika dobiera parametr pracy na podstawie zapotrzebowania układu. | W wielu domowych instalacjach grzejnikowych i podłogowych. |
Tryb PP dobrze sprawdza się przy grzejnikach z głowicami termostatycznymi. Gdy część zaworów się zamyka, pompa ogranicza obroty, co zwykle zmniejsza szum w zaworach i pobór prądu. Przy podłogówce częściej wybiera się CP, ponieważ rozdzielacz powinien otrzymywać stabilne warunki pracy.
Nie traktuję jednak tych zasad jako sztywnego przepisu. Instalacja mieszana, z grzejnikami i podłogówką, może wymagać osobnych obiegów oraz sprzęgła lub rozdzielacza hydraulicznego. Ustawienie najwyższego biegu „na wszelki wypadek” często kończy się hałasem, a nie lepszym ogrzewaniem.
Co oznacza symbol grzejnika, podłogówki i AUTOADAPT
Na panelu nowoczesnej pompy mogą pojawić się piktogramy grzejnika i rur ułożonych w pętle. Symbol grzejnika zwykle kieruje pompę do regulacji proporcjonalnego ciśnienia, natomiast symbol podłogówki najczęściej uruchamia regulację stałego ciśnienia.
Tryb AUTOADAPT analizuje zmiany obciążenia instalacji i stopniowo dobiera odpowiednią krzywą pracy. Po pierwszym uruchomieniu dobrze zostawić go na kilka dni, a przy niektórych modelach nawet na około tydzień, zanim zacznie się ręczne korekty. Pompa potrzebuje czasu, aby „zobaczyć”, jak zachowują się zawory i odbiorniki ciepła.
Automatyka nie naprawi jednak źle wykonanej instalacji. Jeżeli jeden grzejnik pozostaje zimny, w rurach słychać przelewanie albo podłogówka grzeje nierówno, przyczyną może być zapowietrzenie, zabrudzony filtr, brak równoważenia hydraulicznego lub zły kierunek przepływu. Zmiana trybu na maksymalny nie powinna być pierwszą reakcją.
W, m³/h, °C, IP i symbole ostrzegawcze
Wyświetlacz pompy często pokazuje kilka wartości naprzemiennie. Moc w watach informuje o bieżącym poborze energii, a nie o mocy cieplnej instalacji. Wzrost poboru może wskazywać na większe zapotrzebowanie, ale także na zbyt wysokie ustawienie, opory przepływu albo problem z układem.
- W oznacza pobór mocy elektrycznej.
- m³/h oznacza aktualny lub szacowany przepływ.
- m przy nastawie pompy oznacza wysokość podnoszenia.
- °C odnosi się do temperatury czynnika albo zakresu dopuszczalnej pracy.
- IP określa stopień ochrony obudowy przed ciałami stałymi i wodą, na przykład IPX4D.
- Trójkąt ostrzegawczy sygnalizuje konieczność sprawdzenia instrukcji lub warunków pracy.
Strzałka na korpusie jest szczególnie istotna przy wymianie urządzenia. Musi wskazywać rzeczywisty kierunek obiegu wody. Pompa zamontowana odwrotnie może powodować brak przepływu, hałas i nieprawidłowe ogrzewanie, nawet jeśli silnik wydaje się pracować normalnie.
Kod alarmu nie ma uniwersalnego znaczenia dla wszystkich marek. W jednej pompie symbol może wskazywać pracę na sucho, w innej blokadę wirnika albo problem z elektroniką. Przykładowo oznaczenie „E4” bywa związane z brakiem wody, ale przed działaniem trzeba sprawdzić instrukcję danego modelu.
Jak ustawić pompę CO bez zgadywania
Najpierw sprawdzam, jaki typ instalacji obsługuje pompa. Przy samych grzejnikach z zaworami termostatycznymi zaczynam od PP lub trybu grzejnikowego. Przy ogrzewaniu podłogowym wybieram zwykle CP albo symbol podłogówki. Jeśli producent zaleca AUTOADAPT dla danego układu, jest to rozsądny punkt wyjścia.
- Sprawdź kierunek strzałki na korpusie i upewnij się, że pompa jest całkowicie zalana wodą.
- Odpowietrz instalację oraz samą pompę zgodnie z instrukcją.
- Wybierz tryb odpowiadający instalacji, a nie najwyższą dostępną nastawę.
- Odczekaj, aż układ osiągnie temperaturę roboczą.
- Obserwuj grzejniki, rozdzielacz, hałas i wskazanie poboru mocy.
- Zmieniaj ustawienie małymi krokami i oceniaj efekt dopiero po ustabilizowaniu pracy.
Najczęstszy błąd polega na zwiększaniu obrotów, gdy problemem jest powietrze albo zamknięty zawór. Drugi to ustawienie stałej prędkości III w instalacji wyposażonej w głowice termostatyczne. Pompa może wtedy niepotrzebnie pracować intensywnie, a zawory zaczną szumieć.
Jeżeli po odpowietrzeniu i prawidłowej nastawie nadal nie ma przepływu, pojawia się alarm lub pompa wyraźnie się przegrzewa, nie otwieram modułu elektrycznego samodzielnie. Przy napięciu 230 V bezpieczniej zlecić diagnostykę instalatorowi.
Jedna zasada, która ułatwia odczyt pompy
Najpierw rozdzielam oznaczenia modelu od oznaczeń trybu pracy. Zapis typu 25-60 180 opisuje parametry urządzenia, symbol grzejnika lub podłogówki podpowiada sposób regulacji, a wartości W, m³/h i m pokazują bieżące warunki pracy.
Jeśli symbol na panelu nie pasuje do żadnego z tych opisów, decydująca jest instrukcja konkretnej pompy. Producenci stosują podobne skróty, ale nie zawsze identyczne ikony i kody alarmowe. Dobrze dobrany tryb powinien zapewnić ogrzewanie bez szumu, nadmiernego poboru prądu i ciągłego ustawiania pompy ręcznie.
