Układ otwarty czy zamknięty? Dobierz go do kotła

Wybór między instalacją centralnego ogrzewania otwartą a zamkniętą wpływa na bezpieczeństwo, trwałość rur i grzejników oraz współpracę ze źródłem ciepła. Wyjaśniam, jak działają oba rozwiązania, czym różnią się w codziennej pracy i kiedy lepiej sprawdzi się każde z nich. Uwzględniam też kotły na paliwo stałe, modernizację starych instalacji oraz błędy, których lepiej nie popełniać.

Co naprawdę odróżnia układ otwarty od zamkniętego

Najprościej mówiąc, różnica dotyczy kontaktu wody grzewczej z powietrzem. W układzie otwartym instalacja jest połączona z atmosferą przez naczynie wzbiorcze, a w zamkniętym woda krąży w szczelnym obiegu pod ciśnieniem.

Jak działa instalacja otwarta

Otwarte naczynie wzbiorcze przejmuje zwiększającą się objętość wody podczas nagrzewania. Zwykle montuje się je w najwyższym punkcie instalacji, często na nieogrzewanym poddaszu. Nadmiar wody może zostać odprowadzony rurą przelewową, dlatego wzrost temperatury nie powoduje tak gwałtownego skoku ciśnienia jak w szczelnym obiegu.

Takie rozwiązanie dobrze sprawdza się przy kotłach, których nie można natychmiast wyłączyć, na przykład przy tradycyjnym kotle na drewno lub węgiel. Nawet po odcięciu dopływu powietrza paliwo nadal się pali, a kocioł przez pewien czas produkuje ciepło. Układ otwarty daje wtedy prostą drogę ujścia dla rozszerzającej się wody.

Minusem jest stały kontakt wody z tlenem. Sprzyja to korozji elementów stalowych, powstawaniu osadów i ubytkom wody przez parowanie. Naczynie umieszczone w zimnym miejscu może także zamarznąć, jeśli nie zostanie właściwie zabezpieczone.

Jak działa instalacja zamknięta

W układzie zamkniętym rozszerzalność cieplną wody przejmuje naczynie przeponowe. W jego wnętrzu znajduje się elastyczna membrana, która oddziela wodę od poduszki gazowej. Gdy temperatura rośnie, woda zwiększa objętość i ugina membranę, a ciśnienie pozostaje w bezpiecznym zakresie.

Typowa instalacja zamknięta ma również zawór bezpieczeństwa, manometr oraz odpowietrzniki. W domu jednorodzinnym ciśnienie zimnej instalacji często wynosi około 1,0-1,5 bara, ale prawidłowa wartość zależy od wysokości budynku, pojemności obiegu i zaleceń producenta. Zawór bezpieczeństwa często ma nastawę 3 barów, lecz nie wolno dobierać go wyłącznie na podstawie przyzwyczajenia.

Szczelny obieg ogranicza dostęp tlenu, dzięki czemu rury i grzejniki są mniej narażone na korozję. Instalacja jest też bardziej kompaktowa, nie wymaga prowadzenia przelewu na zewnątrz i dobrze współpracuje z automatyką, kotłami kondensacyjnymi oraz pompami ciepła.

Układ otwarty a zamknięty w codziennej pracy instalacji

Oba systemy mogą skutecznie ogrzewać budynek, ale inaczej reagują na temperaturę, brak prądu, ubytki wody i błędy obsługi. Poniższe zestawienie pokazuje różnice, które mają największe znaczenie podczas eksploatacji.

Nie oznacza to, że układ zamknięty jest zawsze lepszy. Jest zwykle wygodniejszy i bardziej odporny na korozję, ale wymaga poprawnego doboru zabezpieczeń. Z kolei układ otwarty bywa prostszy i może pracować grawitacyjnie, jednak jego elementy trzeba chronić przed zamarzaniem, a wodę w instalacji należy uzupełniać możliwie rzadko.

Z mojego punktu widzenia najczęstszy błąd polega na ocenianiu systemu wyłącznie przez pryzmat ceny montażu. Najważniejsze jest dopasowanie układu do źródła ciepła, a nie to, który wariant wygląda prościej na schemacie.

Bezpieczeństwo zależy przede wszystkim od rodzaju kotła

W przypadku kotłów gazowych, olejowych, elektrycznych i pomp ciepła standardem jest układ zamknięty. Te urządzenia mają automatykę, która może ograniczyć albo zatrzymać produkcję ciepła, a ich instrukcje określają wymagane ciśnienie i armaturę.

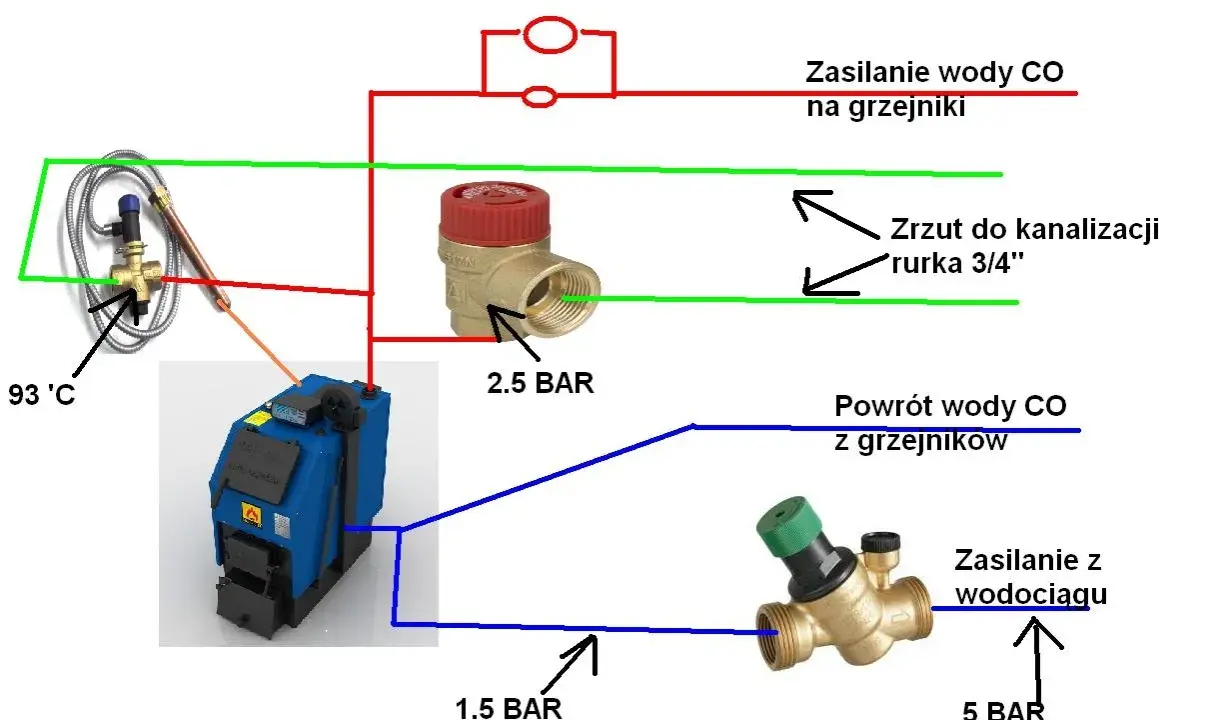

Więcej uwagi wymaga kocioł na paliwo stałe. W polskich warunkach technicznych obowiązuje zasada, że kocioł na paliwo stałe nie powinien zasilać zamkniętej instalacji wyposażonej w naczynie przeponowe, chyba że jest to urządzenie o mocy nominalnej do 300 kW i ma system odprowadzania nadmiaru ciepła.

Może to być między innymi wężownica schładzająca, zawór zabezpieczenia termicznego, bufor ciepła albo inne rozwiązanie przewidziane przez producenta. Sam zawór bezpieczeństwa nie wystarcza, ponieważ reaguje na nadmierne ciśnienie, a nie rozwiązuje problemu ciągłego dopływu energii z rozgrzanego paleniska.

Przeczytaj również: Instalacja c.o. w domu krok po kroku i najczęstsze błędy

Co grozi przy złym podłączeniu

Jeżeli kocioł stałopalny zostanie podłączony do zamkniętego obiegu bez odpowiedniego zabezpieczenia, woda może się zagotować, a ciśnienie wzrosnąć do poziomu groźnego dla wymiennika, rur i armatury. Szczególnie niebezpieczny jest brak zasilania pompy obiegowej, gdy kocioł nadal pracuje.

W układzie otwartym również nie wolno lekceważyć przegrzania. Woda może wydostać się przez przelew, ale para i gorący czynnik grzewczy nadal stwarzają ryzyko poparzenia. Otwartość systemu nie zastępuje prawidłowego projektu, drożnych rur i sprawnego obiegu.

Kiedy wybrać układ otwarty, a kiedy zamknięty

Przy nowej instalacji decyzję zaczynam od źródła ciepła, a dopiero później analizuję układ rur, grzejniki i automatykę. Takie podejście ogranicza kosztowne przeróbki.

1. Pompa ciepła najlepiej pracuje w układzie zamkniętym. Potrzebuje stabilnego ciśnienia, odpowiedniego przepływu i dobrej współpracy z automatyką.
2. Kocioł gazowy lub olejowy również zazwyczaj wymaga układu zamkniętego zgodnego z dokumentacją producenta.
3. Tradycyjny kocioł na paliwo stałe często pozostawia się w układzie otwartym, szczególnie w starszym budynku i przy instalacji zaprojektowanej do pracy grawitacyjnej.
4. Nowoczesny kocioł na pellet lub drewno może pracować w układzie zamkniętym, ale wyłącznie wtedy, gdy producent dopuszcza takie rozwiązanie i przewidziano ochronę przed przegrzaniem.
5. Modernizacja starej instalacji nie powinna polegać na samym demontażu otwartego naczynia. Trzeba sprawdzić stan rur, pojemność naczynia przeponowego, zawór bezpieczeństwa, odpowietrzenie i sposób zabezpieczenia źródła ciepła.

W praktyce często stosuje się układ pośredni. Obieg kotła na paliwo stałe pozostaje otwarty, a obieg grzejnikowy działa jako zamknięty. Obie części rozdziela wymiennik ciepła, czyli urządzenie przekazujące energię między obiegami bez bezpośredniego mieszania ich wody.

Takie rozwiązanie zwiększa liczbę elementów i wymaga dodatkowych pomp, filtrów oraz regulacji. Ma jednak sens, gdy właściciel chce zachować istniejący kocioł stałopalny, a jednocześnie korzystać z zamkniętej instalacji z grzejnikami, ogrzewaniem podłogowym lub drugim źródłem ciepła.

Błędy, które skracają życie instalacji

Najwięcej problemów pojawia się nie z powodu samej koncepcji układu, lecz przez niedokładne wykonanie. Zwracam uwagę szczególnie na kilka sytuacji.

• Za małe naczynie przeponowe powoduje duże wahania ciśnienia i częste otwieranie zaworu bezpieczeństwa.
• Odcięcie naczynia lub zaworu bezpieczeństwa zaworem kulowym może pozbawić instalację podstawowej ochrony.
• Regularne dopuszczanie wody do układu zamkniętego zwykle wskazuje na nieszczelność, problem z naczyniem albo zaworem bezpieczeństwa.
• Nieocieplone otwarte naczynie na zimnym poddaszu może zamarznąć i zablokować drogę ujścia dla rozszerzającej się wody.
• Brak ochrony powrotu kotła na paliwo stałe sprzyja kondensacji, korozji i osadzaniu się zanieczyszczeń w wymienniku.
• Zamiana układu bez projektu może doprowadzić do problemów z odpowietrzaniem, przepływem i doborem ciśnienia.

W zamkniętej instalacji warto kontrolować ciśnienie na zimno i po rozgrzaniu, a także sprawdzać, czy zawór bezpieczeństwa nie przepuszcza wody. W otwartej należy obserwować poziom w naczyniu, drożność przelewu i stan izolacji. Te proste czynności potrafią szybko ujawnić problem, zanim pojawi się awaria.

Dobry wybór zaczyna się od instrukcji kotła i stanu instalacji

Jeżeli najważniejsza jest odporność na przegrzanie przy kotle, którego nie da się natychmiast wyłączyć, układ otwarty może być rozsądnym rozwiązaniem. Gdy liczy się kompaktowa budowa, mniejsza korozja i współpraca z nowoczesną automatyką, zwykle lepiej wypada układ zamknięty.

Nie ma jednak uniwersalnej odpowiedzi bez obejrzenia źródła ciepła i całej instalacji. Najbezpieczniejsza decyzja to taka, która łączy instrukcję producenta, aktualne wymagania techniczne i ocenę instalatora, a nie tylko przyzwyczajenia wyniesione ze starej kotłowni.

Jeśli planujesz modernizację, zacznij od spisania rodzaju kotła, jego mocy, sposobu zabezpieczenia i obecnego położenia naczynia wzbiorczego. Dopiero na tej podstawie można uczciwie ocenić, czy opłaca się zachować układ otwarty, przejść na zamknięty, czy rozdzielić obiegi wymiennikiem.
