Źle umieszczony czujnik może sprawić, że piec będzie przegrzewał wodę, zbyt późno się wyłączał albo reagował na temperaturę obudowy zamiast na rzeczywiste warunki pracy. Najbezpieczniejsze miejsce zależy od tego, czy mierzysz temperaturę wody, spalin, pomieszczenia czy powietrza na zewnątrz. Poniżej pokazuję, gdzie montować poszczególne typy czujników, jak je zamocować i których błędów lepiej nie popełniać.
Najważniejsze zasady montażu czujnika przy piecu
- Czujnik kotła umieszcza się zwykle w tulei zanurzeniowej, w miejscu wskazanym przez producenta.
- Czujnik na zasilaniu powinien mierzyć temperaturę wody wychodzącej z kotła, a nie nagrzaną powierzchnię rury lub obudowy.
- Czujnik zewnętrzny montuje się na zacienionej ścianie, zazwyczaj 2-2,5 m nad gruntem, z dala od okien, komina i kratek wentylacyjnych.
- Czujnik pokojowy powinien znajdować się około 1,4-1,5 m nad podłogą, w pomieszczeniu reprezentatywnym dla całego domu.
- Instrukcja konkretnego kotła ma pierwszeństwo przed ogólnymi zasadami, zwłaszcza przy kotłach gazowych, pelletowych i olejowych.
Gdzie zamontować czujnik temperatury pieca, żeby pomiar był wiarygodny
W typowej instalacji centralnego ogrzewania podstawowy czujnik temperatury kotła montuje się w tulei zanurzeniowej. Jest to metalowa kieszeń wprowadzona w korpus kotła lub króciec pomiarowy, do której wsuwamy sondę. Czujnik odczytuje wtedy temperaturę wody, a nie przypadkowo nagrzanego fragmentu obudowy.
Jeżeli kocioł ma osobne miejsce opisane jako „czujnik kotła”, „sonda temperatury” albo „tuleja pomiarowa”, właśnie tam powinien trafić element pomiarowy. W wielu urządzeniach punkt ten znajduje się w górnej części korpusu kotła, gdzie zbiera się najcieplejsza woda kierowana do instalacji.
Nie polecam wciskania sondy między izolację a obudowę, przyklejania jej do przypadkowej rury ani montowania bezpośrednio przy kanale spalinowym. Taki odczyt może być zawyżony lub opóźniony, a sterownik zacznie podejmować decyzje na podstawie błędnych danych.

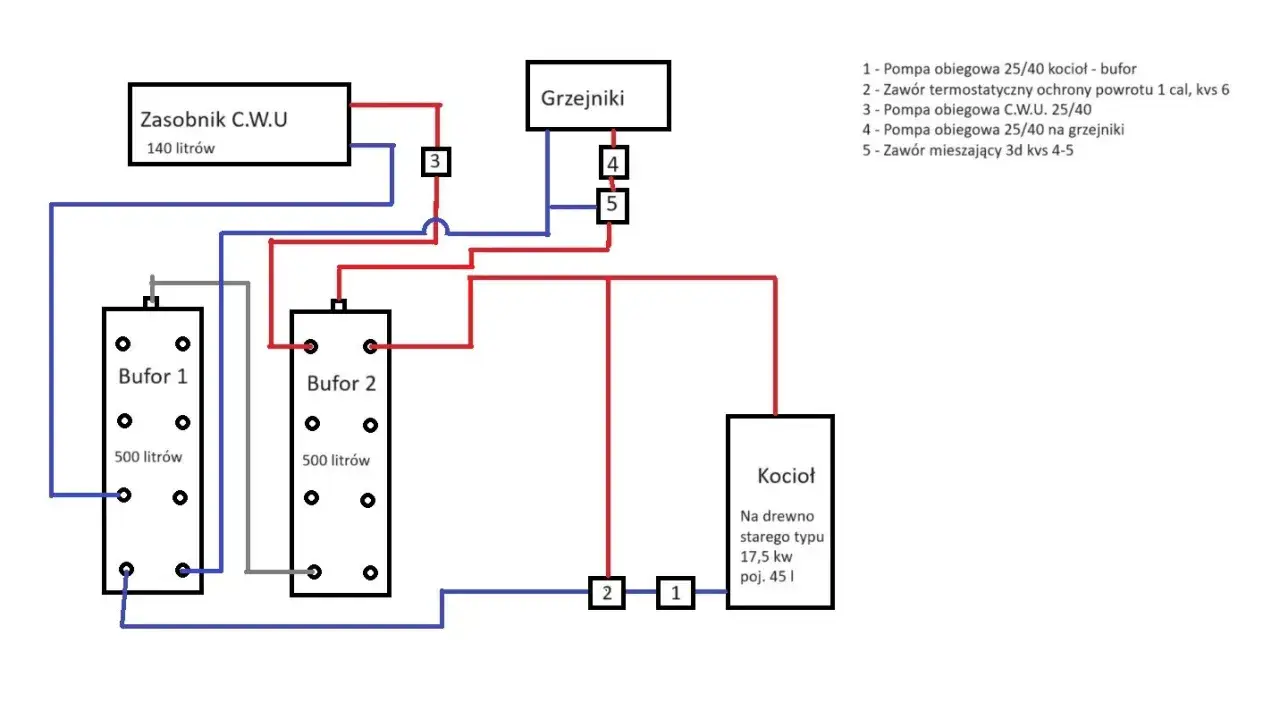

Rura zasilająca czy powrotna
Jeśli czujnik ma kontrolować temperaturę wody opuszczającej piec, montuje się go na rurze zasilającej, czyli przewodzie wychodzącym z kotła do instalacji. Czujnik na powrocie służy do czegoś innego: pokazuje temperaturę wody wracającej z grzejników lub ogrzewania podłogowego.
| Rodzaj pomiaru | Typowe miejsce montażu | Do czego służy |
|---|---|---|
| Temperatura kotła | Tuleja zanurzeniowa w korpusie kotła | Ochrona i sterowanie pracą kotła |
| Temperatura zasilania | Rura wychodząca z kotła | Kontrola temperatury wody wysyłanej do instalacji |
| Temperatura powrotu | Rura wracająca do kotła | Kontrola powrotu, ochrona kotła i regulacja obiegu |
| Temperatura spalin | Przewód spalinowy w punkcie wskazanym przez producenta | Kontrola procesu spalania i bezpieczeństwa |
W praktyce najczęściej problem nie wynika z samego miejsca, lecz z pomylenia funkcji czujnika. Sonda zasilania nie zastępuje sondy powrotu, a czujnik kotła nie powinien być traktowany jak czujnik pokojowy. Każdy mierzy inne medium i współpracuje z innym wejściem sterownika.
Jak poprawnie umieścić sondę w kotle i na rurze
Przed montażem wyłączam kocioł, odłączam zasilanie sterownika i czekam, aż elementy instalacji ostygną. Przy pracy przy kotle gazowym, olejowym lub urządzeniu z podajnikiem nie warto improwizować, bo dostęp do czujnika może znajdować się blisko części elektrycznych, gorących powierzchni albo układu spalania.
Montaż w tulei zanurzeniowej
- Sprawdź w instrukcji, która tuleja odpowiada za dany czujnik.
- Wsuń sondę do końca, bez wciskania jej na siłę.
- Jeśli producent przewidział sprężynę, spiralę lub pastę termoprzewodzącą, zastosuj dokładnie ten element.
- Zabezpiecz przewód przed wysunięciem sondy i kontaktem z gorącymi częściami.
- Po uruchomieniu porównaj wskazanie sterownika z temperaturą pokazywaną przez termometr kotła.
Istotne jest, aby sonda miała dobry kontakt cieplny z tuleją. Luz między czujnikiem a ścianką tulei może powodować opóźniony odczyt, szczególnie gdy kocioł szybko zwiększa moc. Nie należy jednak zalewać sondy przypadkowym klejem ani silikonem, ponieważ późniejsza wymiana może stać się niemożliwa.
Montaż na rurze
W przypadku czujnika przylgowego sonda powinna przylegać do oczyszczonej powierzchni rury. Mocuje się ją obejmą, opaską przeznaczoną do wysokiej temperatury albo uchwytem dostarczonym przez producenta. Izolację nakłada się na czujnik i fragment rury dopiero po jego zamocowaniu, aby ograniczyć wpływ temperatury otoczenia.
Nie umieszczaj sondy na odcinku rury oddalonym o kilka metrów od kotła, jeśli ma ona sterować jego pracą. W takim miejscu temperatura może już zależeć od przepływu, zamkniętych zaworów i strat ciepła. Najlepszy jest prosty, dostępny odcinek zasilania blisko kotła, o ile instrukcja urządzenia nie wskazuje innego punktu.
Czujnik zewnętrzny i pokojowy wymagają innego podejścia
Nie każdy element nazywany czujnikiem pieca montuje się przy samym urządzeniu. W instalacjach z regulacją pogodową sterownik korzysta z temperatury powietrza na zewnątrz. Taki pomiar pomaga ustalić, jaką temperaturę wody trzeba wysłać do grzejników lub ogrzewania podłogowego.
Gdzie zamontować czujnik zewnętrzny
Czujnik pogodowy umieszcza się zwykle na północnej albo północno-wschodniej ścianie budynku, w miejscu zacienionym i osłoniętym od bezpośredniego deszczu. Typowa wysokość wynosi około 2-2,5 m nad poziomem gruntu. Jeśli układ budynku nie pozwala na wybór strony północnej, ważniejsze od kierunku jest ograniczenie wpływu słońca i lokalnych źródeł ciepła.
- Nie montuj go nad kratką wentylacyjną, oknem ani drzwiami.
- Unikaj sąsiedztwa komina, wyrzutni powietrza i jednostki klimatyzacyjnej.
- Nie chowaj czujnika pod balkonem, jeśli miejsce jest okresowo nagrzewane.
- Nie zasłaniaj obudowy grubą warstwą tynku, silikonu ani izolacji.
Źle umieszczona sonda zewnętrzna potrafi „uznać”, że na dworze jest cieplej lub chłodniej niż w rzeczywistości. W efekcie kocioł może obniżać temperaturę zasilania zbyt wcześnie albo niepotrzebnie zwiększać moc. Z mojego doświadczenia wynika, że cień i brak lokalnych źródeł ciepła są ważniejsze niż kurczowe trzymanie się jednej strony elewacji.
Przeczytaj również: Jaką temperaturę ustawić na piecu gazowym? Sprawdź zakresy

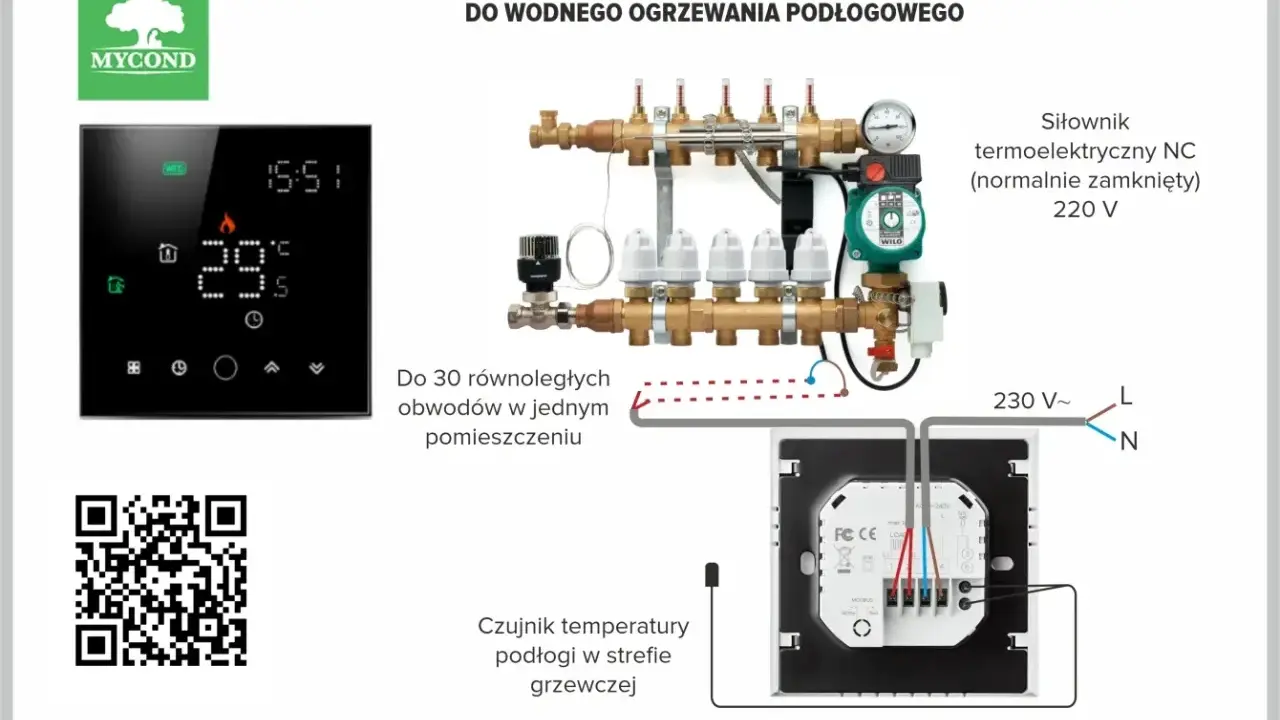

Gdzie powinien trafić czujnik pokojowy
Czujnik pokojowy montuje się na ścianie wewnętrznej, zwykle około 1,4-1,5 m nad podłogą. Najlepiej wybrać pomieszczenie, które reprezentuje warunki w domu, na przykład salon, a nie małą łazienkę, kuchnię czy rzadko używany pokój.
Trzymaj go z dala od grzejnika, kominka, telewizora, drzwi balkonowych i miejsc narażonych na przeciąg. Nie montuj go za zasłoną ani w zabudowie meblowej. Jeżeli termostat znajduje się w najcieplejszym pomieszczeniu, pozostałe pokoje mogą być niedogrzane, mimo że sterownik pokazuje osiągniętą temperaturę.
Różne rodzaje pieców, różne punkty pomiarowe
Ogólna zasada jest prosta, ale konkretne miejsce zależy od konstrukcji urządzenia. Kocioł na pellet może mieć kilka sond w korpusie i zasobniku, kocioł gazowy często korzysta z czujników fabrycznych, a piec na paliwo stałe może wymagać osobnego pomiaru temperatury kotła, spalin i powrotu.
| Urządzenie | Najczęstszy punkt pomiaru | Na co uważać |
|---|---|---|
| Kocioł na paliwo stałe | Tuleja w korpusie kotła, czasem dodatkowo czujnik spalin | Wysoka temperatura, ryzyko przegrzania i konieczność ochrony powrotu |
| Kocioł pelletowy | Korpus kotła, podajnik, zasobnik lub przewód spalinowy | Nie zamieniać sond między gniazdami, bo sterownik przypisuje im konkretne funkcje |
| Kocioł gazowy | Fabryczne gniazdo lub element wskazany przez serwis | Nie ingerować w komorę spalania i układ gazowy |
| Kocioł olejowy | Korpus kotła, przewód zasilania lub spaliny | Stosować sondy o odpowiednim zakresie temperatury |
| Piec elektryczny | Wymiennik, zasobnik lub obieg wodny | Odłączyć zasilanie przed pracą i sprawdzić typ czujnika |
W kotłach z automatyką nie wystarczy kupić sondy o podobnym wyglądzie. Sterownik może wymagać konkretnego typu, na przykład NTC o określonej charakterystyce albo czujnika rezystancyjnego. Nieprawidłowy model może pokazywać pozornie sensowną temperaturę, ale przekazywać ją z błędem, który zaburzy regulację.
Instrukcje producentów często określają także minimalną głębokość wsunięcia czujnika, sposób prowadzenia przewodu i dopuszczalną temperaturę pracy. Przy urządzeniu gazowym lub olejowym trzymam się ich bez wyjątków, ponieważ uniwersalna porada internetowa nie zastąpi dokumentacji konkretnego modelu.
Błędy montażowe, które fałszują odczyt
Najczęściej spotykam czujniki zamocowane „gdzieś obok”, ponieważ miejsce wygląda na wygodne. W instalacji grzewczej wygoda dostępu jest ważna, ale pierwszeństwo ma kontakt z właściwym medium i zgodność z funkcją wejścia sterownika.
- Przyklejenie sondy do obudowy zamiast umieszczenia jej w tulei lub na rurze.
- Montaż na rurze powrotnej, gdy sterownik oczekuje temperatury zasilania.
- Brak izolacji nad czujnikiem przylgowym, przez co sonda reaguje na temperaturę kotłowni.
- Prowadzenie przewodu przy kablach zasilających, silnikach i urządzeniach mogących powodować zakłócenia.
- Zbyt luźne wsunięcie sondy i jej przypadkowe wysuwanie się podczas pracy.
- Umieszczenie czujnika pokojowego przy grzejniku albo w miejscu nasłonecznionym.
Po montażu sprawdź, czy odczyt rośnie i spada w sposób logiczny. Jeżeli kocioł ma 60°C, a sterownik pokazuje 25°C albo temperatura skacze o kilkanaście stopni bez wyraźnej przyczyny, nie reguluj od razu parametrów spalania. Najpierw sprawdź typ sondy, przewód, styki i miejsce pomiaru.
Przy podejrzeniu uszkodzenia warto porównać wskazanie z niezależnym termometrem, ale tylko w sposób bezpieczny i zgodny z instrukcją. Nie otwieraj komory spalania ani nie demontuj elementów gazowych bez odpowiednich uprawnień. W takich sytuacjach serwis jest rozsądniejszy niż próba oszczędzenia na jednej wizycie.
Prosty test po zamontowaniu czujnika
Po zakończeniu prac uruchom instalację i obserwuj ją przez pełny cykl grzania. Temperatura powinna zmieniać się płynnie, a sterownik powinien reagować zgodnie z ustawioną histerezą, czyli zakresem, w którym urządzenie ponownie się włącza lub wyłącza.
- Porównaj wskazanie czujnika z termometrem kotła, jeśli urządzenie go posiada.
- Sprawdź, czy wzrost temperatury na zasilaniu następuje szybciej niż na powrocie.
- Obserwuj, czy przewód nie dotyka gorącego czopucha ani ruchomych części.
- Zweryfikuj, czy sonda nie wysuwa się z tulei podczas drgań pompy lub podajnika.
- Po ostygnięciu instalacji sprawdź jeszcze raz zamocowanie i stan izolacji.
Jeśli czujnik zewnętrzny jest częścią regulacji pogodowej, test wykonuje się inaczej. Wskazanie powinno odpowiadać rzeczywistym warunkom w cieniu, a reakcja instalacji powinna być stopniowa, nie gwałtowna. Jednorazowy odczyt nie wystarczy, bo sterownik może uwzględniać także krzywą grzewczą i temperaturę pomieszczenia.
Dobre miejsce czujnika zaczyna się od jego funkcji
Najkrótsza odpowiedź brzmi: czujnik temperatury kotła montuj w przeznaczonej do tego tulei, czujnik zasilania na przewodzie wychodzącym z urządzenia, czujnik powrotu na rurze wracającej, a sondę pogodową na zacienionej elewacji. Czujnik pokojowy powinien trafić do reprezentatywnego pomieszczenia, nie do miejsca, które przypadkowo jest najcieplejsze.
Przed wierceniem, przyklejaniem lub rozpinaniem przewodów sprawdź oznaczenia na sterowniku i instrukcję kotła. Właściwy typ sondy i właściwe miejsce montażu są równie ważne. Dopiero razem zapewniają wiarygodny pomiar, stabilną pracę ogrzewania i ochronę urządzenia przed niepotrzebnym przegrzewaniem.
