Najważniejsze informacje o otwartej instalacji grzewczej
- Układ otwarty jest połączony z atmosferą przez naczynie wzbiorcze.
- Naczynie montuje się w najwyższym punkcie instalacji, zwykle na poddaszu lub w pomieszczeniu technicznym.
- System chroni instalację przed nadmiernym wzrostem ciśnienia, ale nie eliminuje ryzyka przegrzania kotła.
- Najczęściej współpracuje z kotłami na paliwo stałe, kominkami z płaszczem wodnym i starszymi instalacjami.
- Kontakt wody z powietrzem zwiększa ryzyko korozji, zapowietrzania i ubytków wody.
Na czym polega otwarty układ centralnego ogrzewania
W otwartej instalacji woda grzewcza ma kontakt z powietrzem przez otwarte naczynie wzbiorcze. To zbiornik, który przyjmuje nadmiar wody, gdy ta zwiększa objętość pod wpływem temperatury. Kiedy instalacja stygnie, woda wraca do obiegu.
Najprościej wyobrazić sobie naczynie jako bezpieczny „bufor” dla rozszerzającej się wody. Dzięki temu ciśnienie nie rośnie tak jak w szczelnie zamkniętym obiegu. Trzeba jednak pamiętać, że otwarty system nie jest instalacją bezciśnieniową. Występuje w nim ciśnienie hydrostatyczne zależne głównie od wysokości słupa wody.
W mojej ocenie największym nieporozumieniem jest utożsamianie układu otwartego z ogrzewaniem grawitacyjnym. Układ może mieć pompę obiegową, która wymusza przepływ wody przez grzejniki lub obiegi podłogowe. O tym, czy instalacja jest otwarta, decyduje sposób zabezpieczenia i kontakt z atmosferą, a nie obecność albo brak pompy.

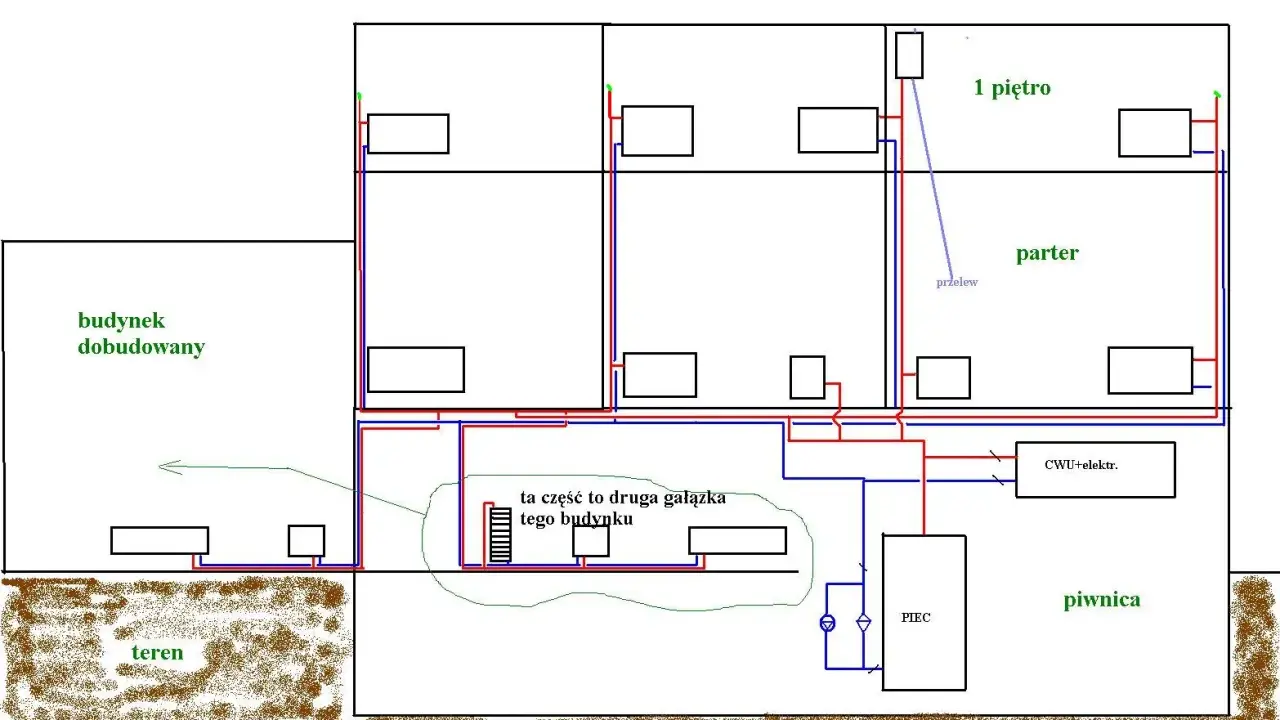

Z czego składa się taki system
Oprócz źródła ciepła i odbiorników, czyli grzejników lub ogrzewania podłogowego, potrzebne są elementy zapewniające bezpieczną pracę całego obiegu. Najważniejsze z nich to:- otwarte naczynie wzbiorcze, które przejmuje przyrost objętości wody,
- rura bezpieczeństwa lub wzbiorcza łącząca źródło ciepła z naczyniem,
- rura przelewowa albo sygnalizacyjna, która odprowadza nadmiar wody i pokazuje nieprawidłowości,
- rura odpowietrzająca, ułatwiająca usuwanie powietrza ze zbiornika,
- pompa obiegowa, zawory, filtry i armatura regulacyjna, jeśli instalacja pracuje w obiegu wymuszonym.
Naczynie powinno znajdować się powyżej najwyżej położonego grzejnika lub fragmentu instalacji. Jego pojemność dobiera się do ilości wody w całym układzie, mocy źródła ciepła i sposobu prowadzenia rur. Orientacyjnie w instrukcjach urządzeń spotyka się zapotrzebowanie rzędu około 3,5-4% objętości zładu, ale nie jest to uniwersalny wzór do samodzielnego montażu.
Przykładowo, jeśli instalacja zawiera około 300 litrów wody, przyrost objętości może wynosić mniej więcej 10-12 litrów. Naczynie musi mieć dodatkową przestrzeń na zapas, przelew i bezpieczną pracę, dlatego jego nominalna pojemność będzie większa niż sama ilość rozszerzającej się wody.
Otwarty czy zamknięty obieg grzewczy
Oba rozwiązania mogą skutecznie ogrzewać budynek, ale różnią się sposobem zabezpieczenia i wymaganiami wobec urządzeń. Poniższe zestawienie dobrze pokazuje praktyczne konsekwencje wyboru.
| Cecha | Układ otwarty | Układ zamknięty |
|---|---|---|
| Zabezpieczenie rozszerzalności wody | Otwarte naczynie wzbiorcze | Naczynie przeponowe |
| Kontakt z powietrzem | Bezpośredni | Brak w prawidłowo szczelnym obiegu |
| Ryzyko korozji | Większe | Zwykle mniejsze |
| Typowe zastosowanie | Kotły na paliwo stałe, starsze instalacje | Kotły gazowe, pompy ciepła, nowoczesne kotłownie |
| Wymagania montażowe | Naczynie musi być wysoko położone i zabezpieczone przed zamarzaniem | Konieczna kontrola ciśnienia i prawidłowy dobór zabezpieczeń |
Układ otwarty bywa dobrym wyborem przy kotle zasypowym, kominku z płaszczem wodnym albo instalacji, w której źródło może przez pewien czas oddawać dużo ciepła po zaniku zasilania. Z kolei pompa ciepła i kocioł kondensacyjny zwykle lepiej współpracują z układem zamkniętym, zgodnym z ich konstrukcją i automatyką.
Zalety i ograniczenia otwartej instalacji
Co przemawia za układem otwartym
Największą zaletą jest prosta zasada działania. Przy właściwie wykonanym zabezpieczeniu nadmiar wody może trafić do naczynia, zamiast powodować gwałtowny wzrost ciśnienia w obiegu. To ważne zwłaszcza przy źródłach na paliwo stałe, których nie da się wyłączyć natychmiast po osiągnięciu wysokiej temperatury.
Taki system jest też łatwy do obserwacji. Poziom wody można kontrolować, a przepełnienie naczynia lub ubytek często da się zauważyć bez specjalistycznych przyrządów. W starszych domach zaletą bywa również możliwość pozostawienia istniejącej instalacji bez kosztownej przebudowy.
Przeczytaj również: Jak ustawić bojler elektryczny, by działał bezpiecznie?
Z czym trzeba się liczyć
Stały kontakt wody z powietrzem przyspiesza korozję stalowych rur, grzejników i kotła. Woda może również parować, a jej częste uzupełnianie dostarcza do instalacji kolejnych porcji tlenu i minerałów. Z czasem sprzyja to powstawaniu szlamu, hałasów oraz problemów z przepływem.
Naczynie umieszczone na nieogrzewanym poddaszu trzeba zabezpieczyć przed zamarzaniem. Zamarznięta woda może zablokować drogę bezpieczeństwa, a tego elementu nie wolno traktować jak zwykłego fragmentu instalacji. W praktyce szczególnie pilnuję, aby na rurze bezpieczeństwa nie montować zaworu odcinającego.
Otwarty obieg nie rozwiązuje też problemu przegrzania źródła ciepła. Jeśli kocioł na paliwo stałe jest źle dobrany, brakuje odbioru ciepła albo pompa przestaje działać, temperatura nadal może wzrosnąć do niebezpiecznego poziomu. Potrzebne są dodatkowe zabezpieczenia przewidziane przez producenta i projekt instalacji.
Kiedy modernizacja ma sens
Zmiana otwartej instalacji na zamkniętą może poprawić trwałość systemu, ograniczyć dopływ tlenu i ułatwić współpracę z nowoczesnym źródłem ciepła. Nie jest jednak automatycznie dobrym pomysłem przy każdym kotle. Najpierw trzeba sprawdzić, czy dane urządzenie może pracować w układzie zamkniętym i jakie zabezpieczenia wymaga jego producent.Przy połączeniu starego kotła na paliwo stałe z nowoczesnym obiegiem często stosuje się wymiennik ciepła. Oddziela on obieg kotłowy otwarty od obiegu grzejnikowego lub podłogowego pracującego w systemie zamkniętym. To rozwiązanie zwiększa bezpieczeństwo modernizacji, ale wymaga prawidłowego doboru wymiennika, pomp i zabezpieczeń.
Nie zalecam zamykania instalacji wyłącznie przez wymianę naczynia otwartego na przeponowe. Trzeba przeanalizować całe źródło ciepła, średnice rur, zawory, sposób odprowadzania ciepła i zabezpieczenie przed przegrzaniem. Błąd popełniony na tym etapie może być kosztowny, a w skrajnym przypadku niebezpieczny.
Jak rozpoznać problemy podczas użytkowania
Do typowych sygnałów ostrzegawczych należą częste dolewanie wody, przelewanie naczynia, bulgotanie w grzejnikach, nierówne grzanie oraz widoczna rdza. Nie każdy hałas oznacza poważną awarię, ale regularny ubytek wody nie jest normalnym objawem i powinien skłonić do sprawdzenia szczelności.
Raz na jakiś czas warto skontrolować poziom w naczyniu, stan izolacji oraz drożność rur przelewowej i bezpieczeństwa. Kontrolę wykonuje się przy chłodnej instalacji, zachowując ostrożność przy kotle i elementach, które mogą pozostawać gorące. Jeśli woda w naczyniu wrze, pojawia się para albo temperatura kotła szybko rośnie, trzeba przerwać dokładanie paliwa i postępować zgodnie z instrukcją urządzenia.
Najrozsądniejsza zasada brzmi prosto. Nie zmieniaj sposobu pracy instalacji bez oceny całego układu, nawet jeśli sama wymiana naczynia wydaje się łatwa. W ogrzewaniu drobny element często decyduje o bezpieczeństwie całej kotłowni.
Otwarta instalacja może działać dobrze, ale wymaga dyscypliny
Układ otwarty CO jest nieskomplikowany i nadal ma uzasadnione zastosowanie, przede wszystkim przy wybranych kotłach na paliwo stałe oraz starszych instalacjach. Jego mocną stroną jest odporność na wzrost objętości wody, a słabszą kontakt z powietrzem, korozja i konieczność ochrony naczynia przed zamarzaniem.
Przy modernizacji patrzę przede wszystkim na zgodność źródła ciepła z wybranym systemem, drożność rur zabezpieczających i prawidłową lokalizację naczynia. Sam fakt, że instalacja działa od wielu lat, nie oznacza jeszcze, że można ją bez zmian połączyć z pompą ciepła, kotłem kondensacyjnym czy ogrzewaniem podłogowym. Bezpieczeństwo i poprawny projekt są ważniejsze niż pozorna prostota przeróbki.
