Montaż kotła gazowego z zamkniętą komorą spalania wygląda prościej niż instalacja starszego urządzenia pobierającego powietrze z pomieszczenia, ale nadal wymaga spełnienia kilku konkretnych warunków. Wyjaśniam, jakie znaczenie ma kubatura i wentylacja pomieszczenia, jak poprowadzić przewód powietrzno-spalinowy, kiedy można wyprowadzić go przez ścianę oraz jakie kontrole trzeba wykonać przed uruchomieniem.
Najważniejsze zasady bezpiecznego montażu kotła gazowego
- Minimalna kubatura pomieszczenia dla urządzenia z zamkniętą komorą spalania wynosi 6,5 m³.
- Wysokość pomieszczenia powinna wynosić co najmniej 2,2 m, z wyjątkiem niektórych starszych domów jednorodzinnych.
- Przewód powietrzno-spalinowy musi być dobrany do konkretnego kotła i zamontowany zgodnie z instrukcją producenta.
- Przez ścianę zewnętrzną można wyprowadzić przewód przy mocy do 21 kW w domu jednorodzinnym lub do 5 kW w pozostałych budynkach mieszkalnych.
- Zawór gazowy powinien być łatwo dostępny i znajdować się maksymalnie 1 m od króćca przyłączeniowego.
- Instalację gazową i przewody kominowe trzeba kontrolować co najmniej raz w roku.
Co naprawdę oznacza zamknięta komora spalania
W takim urządzeniu palnik nie korzysta bezpośrednio z powietrza w kotłowni ani w łazience. Powietrze do spalania jest doprowadzane z zewnątrz, a spaliny są usuwane osobnym przewodem. Najczęściej oba strumienie biegną w jednym przewodzie koncentrycznym, czyli układzie typu rura w rurze.
To rozwiązanie ogranicza wpływ kotła na powietrze w pomieszczeniu i zmniejsza ryzyko cofnięcia spalin. Nie oznacza jednak, że urządzenie jest całkowicie bezobsługowe albo że można je podłączyć do dowolnego komina. Nadal potrzebne są szczelne przewody, prawidłowy montaż i zabezpieczenia kotła.
Nie należy też utożsamiać zamkniętej komory spalania wyłącznie z kotłem kondensacyjnym. Starsze kotły turbo również pobierały powietrze z zewnątrz, ale nie odzyskiwały ciepła z kondensacji pary wodnej. W praktyce przy nowej instalacji najczęściej wybiera się dziś kocioł kondensacyjny typu C, jednak ostateczny dobór zależy od zapotrzebowania budynku i istniejącego przewodu kominowego.
Jakie warunki musi spełniać pomieszczenie
Podstawowa różnica względem kotła z otwartą komorą polega na tym, że urządzenie typu C może być montowane w pomieszczeniu mieszkalnym, niezależnie od rodzaju zastosowanej wentylacji. Warunkiem jest użycie koncentrycznego przewodu powietrzno-spalinowego i zachowanie wymagań dotyczących jego wyprowadzenia.
Pomieszczenie nadal musi mieć odpowiednią wielkość. Dla urządzenia z zamkniętą komorą spalania minimalna kubatura wynosi 6,5 m³, a standardowa minimalna wysokość to 2,2 m. W starszych budynkach jednorodzinnych przepisy dopuszczają w określonych przypadkach pomieszczenie techniczne o wysokości 1,9 m.
| Parametr | Minimalna wartość | Praktyczne znaczenie |
|---|---|---|
| Kubatura pomieszczenia | 6,5 m³ | Dotyczy urządzenia pobierającego powietrze z zewnątrz |
| Wysokość pomieszczenia | 2,2 m | Wyjątek 1,9 m może dotyczyć starszych domów jednorodzinnych |
| Zawór odcinający gaz | Maksymalnie 1 m od króćca | Musi być łatwo dostępny w tym samym pomieszczeniu |
| Podłączenie gazowe | Stałe lub metalowy przewód elastyczny | Materiał i sposób połączenia muszą odpowiadać przepisom oraz instrukcji |
Minimalna kubatura nie zwalnia z zapewnienia sprawnej wentylacji pomieszczenia. Wentylacja służy nie tylko procesowi spalania, ale także odprowadzaniu wilgoci, nadmiaru ciepła i ewentualnych nieszczelności instalacji. Z tego powodu nie wolno zasłaniać kratki wentylacyjnej ani montować wentylatora wyciągowego bez sprawdzenia, czy jego działanie nie zaburzy pracy całego układu.
W przypadku rekuperacji lub wentylacji mechanicznej trzeba przeanalizować projekt instalacji. Zamknięta komora ogranicza problem poboru powietrza przez kocioł, ale nie naprawia błędnie zbilansowanej wentylacji w całym budynku.
Przewód powietrzno-spalinowy decyduje o bezpieczeństwie
Najczęściej stosuje się przewód koncentryczny, w którym wewnętrzną rurą uchodzą spaliny, a przestrzenią między rurami płynie powietrze do palnika. Możliwe są też dwa osobne przewody, ale wyłącznie wtedy, gdy dopuszcza je dokumentacja konkretnego urządzenia. Nie wolno mieszać elementów różnych systemów tylko dlatego, że mają podobną średnicę.
Długość przewodu, liczba kolan, jego średnica i sposób zakończenia wpływają na opory przepływu. Producent kotła zwykle podaje maksymalną długość układu oraz przeliczeniową długość kolan. Przekroczenie tych wartości może powodować błędy zapłonu, niestabilną pracę palnika albo wyłączanie kotła przy większym zapotrzebowaniu na moc.
Wyprowadzenie przez ścianę zewnętrzną
Przewód można wyprowadzić przez ścianę zewnętrzną, ale tylko w określonych przypadkach. W wolno stojącym domu jednorodzinnym, budynku zagrodowym lub rekreacyjnym moc nominalna urządzenia nie może przekraczać 21 kW. W pozostałych budynkach mieszkalnych limit wynosi 5 kW, dlatego typowego kotła do ogrzewania mieszkania najczęściej nie można zakończyć zwykłym wyrzutem przez elewację.
W budynku wielorodzinnym ograniczenie do 5 kW ma szczególne znaczenie przy wymianie kotła w mieszkaniu. Jeśli urządzenie ma większą moc, trzeba zwykle wykorzystać istniejący kanał kominowy albo zaprojektować przewód wyprowadzony ponad dach.
Trzeba również zachować wymagane odległości. Wyloty powinny być oddalone od otwieranych okien i przesłaniających elementów elewacji o co najmniej 0,5 m, a odległość między wylotami powinna wynosić minimum 3 m. W pozostałych budynkach mieszkalnych wylot powinien znajdować się ponad 2,5 m nad terenem, chyba że spełnione są dodatkowe warunki dotyczące wysokości i braku placu zabaw lub miejsca rekreacji w odległości do 8 m.
Jak przygotować instalację gazową i miejsce montażu

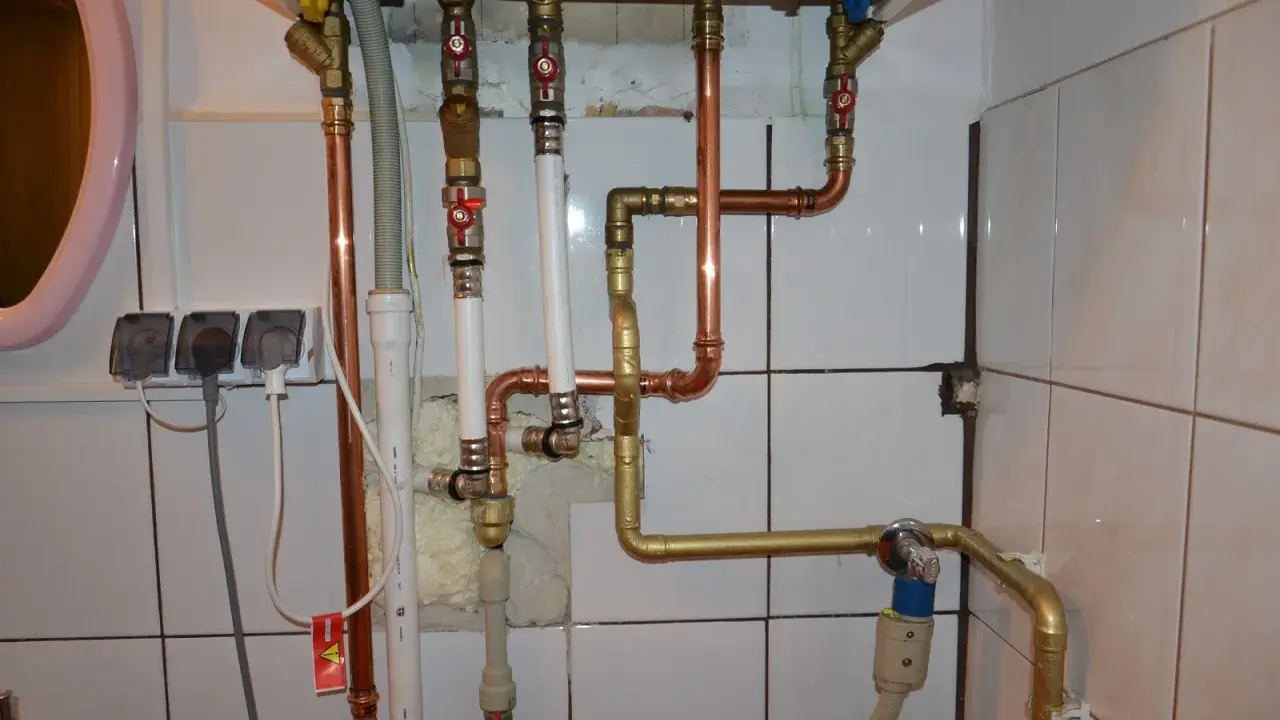

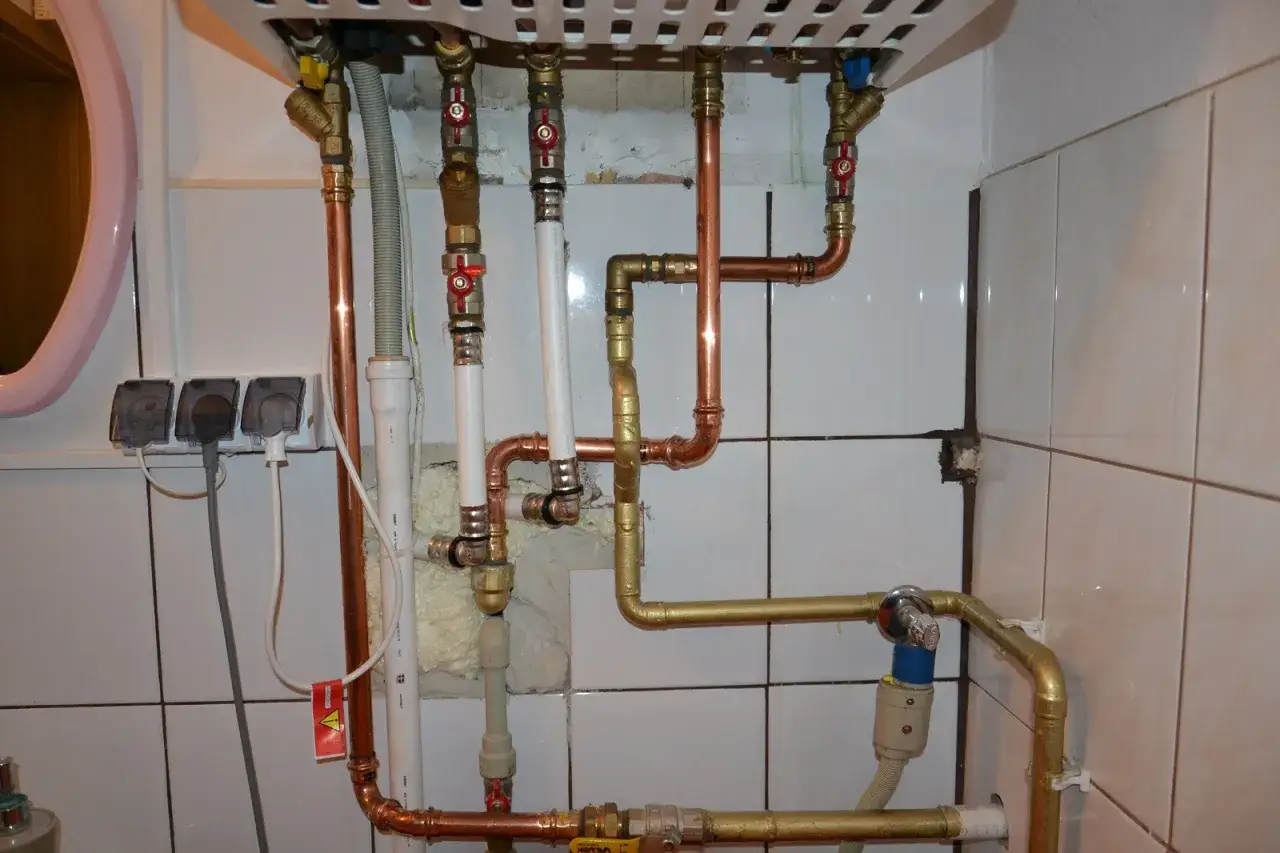

Kocioł powinien zostać podłączony do instalacji gazowej na stałe albo za pomocą dopuszczonego metalowego przewodu elastycznego. Zawór odcinający musi znajdować się w tym samym pomieszczeniu, w miejscu łatwo dostępnym, maksymalnie 1 m od króćca przyłączeniowego. Chowanie zaworu za zabudową, której nie da się szybko zdemontować, jest złym pomysłem nawet wtedy, gdy instalacja formalnie została wykonana poprawnie.
Ściana, na której wisi kocioł, powinna mieć odpowiednią nośność. Przy montażu na lekkiej ściance trzeba zastosować wzmocnienie przewidziane w projekcie. Należy też pozostawić dostęp do wymiennika, syfonu kondensatu, zaworów i elementów serwisowych. Ładna zabudowa nie może utrudniać corocznego przeglądu ani awaryjnego odcięcia gazu.
W przypadku kotła kondensacyjnego dochodzi odprowadzenie kondensatu. Woda powstająca podczas pracy urządzenia powinna trafiać do kanalizacji przez prawidłowo wykonany syfon lub neutralizator, jeśli wymaga tego zastosowanie i moc kotła. Przewód odpływowy nie może być prowizorycznie włożony do wiadra ani poprowadzony tak, aby kondensat zamarzał.
Przeczytaj również: Ogrzewanie podłogowe w bloku. Kiedy jest legalne?
Co powinien sprawdzić instalator
- zgodność mocy kotła z zapotrzebowaniem budynku i instalacją grzewczą,
- szczelność przewodów gazowych oraz poprawność działania zaworu odcinającego,
- drożność i szczelność przewodu powietrzno-spalinowego,
- odpowiedni spadek przewodu, szczególnie przy kotle kondensacyjnym,
- odprowadzenie kondensatu i zabezpieczenie przed zamarzaniem,
- poprawność odprowadzenia spalin oraz parametry pracy kotła,
- zgodność montażu z instrukcją producenta i dokumentacją systemu kominowego.
Po zakończeniu prac instalator powinien wykonać uruchomienie, regulację i próby bezpieczeństwa. Samo zawieszenie urządzenia na ścianie nie oznacza jeszcze prawidłowego odbioru instalacji. W przypadku mieszkania potrzebna może być także zgoda zarządcy budynku na ingerencję w przewód kominowy lub elewację.
Eksploatacja i kontrole po uruchomieniu
Urządzenie pozostające bez stałego nadzoru powinno mieć automatyczne zabezpieczenia przed skutkami spadku ciśnienia lub przerwy w dopływie gazu. Nowoczesne kotły mają takie rozwiązania fabrycznie, ale przy wymianie starego urządzenia trzeba sprawdzić, czy cały zestaw spełnia aktualne wymagania.
Co najmniej raz w roku należy zapewnić kontrolę instalacji gazowej oraz przewodów kominowych, w tym przewodu spalinowego i wentylacyjnego. Równolegle zalecam przegląd serwisowy kotła. Podczas takiej wizyty można sprawdzić nie tylko szczelność, lecz także stan wymiennika, palnika, elektrod zapłonowych, wentylatora i syfonu kondensatu.
Przepisy przeciwpożarowe przewidują wyjątek od obowiązku stosowania autonomicznej czujki tlenku węgla w pomieszczeniu, w którym spalanie odbywa się w urządzeniu z zamkniętą komorą spalania. Mimo tego czujka CO pozostaje rozsądnym dodatkowym zabezpieczeniem, zwłaszcza w starszym budynku, przy wspólnym przewodzie kominowym lub w pobliżu innych urządzeń spalających paliwo.
Najczęstszy błąd nie polega na wyborze złego kotła, lecz na niedopasowaniu przewodu kominowego. Dlatego przed zakupem urządzenia sprawdzam najpierw możliwości techniczne budynku, a dopiero później dobieram moc i model. Taka kolejność zwykle oszczędza kosztownych przeróbek po montażu.
Co sprawdzić przed podpisaniem odbioru instalacji
Przy planowaniu instalacji pieca gazowego z zamkniętą komorą spalania najważniejsze jest połączenie trzech elementów: właściwego pomieszczenia, dopasowanego przewodu powietrzno-spalinowego i poprawnie wykonanej instalacji gazowej. Sama informacja, że kocioł jest „bezpieczny” albo „kondensacyjny”, nie zastępuje obliczeń i odbioru.
- Sprawdź kubaturę pomieszczenia i jego wysokość.
- Ustal, czy przewód będzie prowadzony przez ścianę, czy ponad dach.
- Porównaj moc urządzenia z limitami dotyczącymi wyprowadzenia przez elewację.
- Zażądaj potwierdzenia szczelności i prawidłowego uruchomienia.
- Zachowaj instrukcję, protokół montażu i dokumentację przewodu kominowego.
- Zaplanuj coroczny przegląd kotła, instalacji gazowej i przewodów kominowych.
Najbezpieczniejsze rozwiązanie to takie, w którym kocioł, przewód spalinowy, wentylacja i instalacja gazowa są traktowane jako jeden system. Jeśli którykolwiek z tych elementów budzi wątpliwości, lepiej zatrzymać montaż i skonsultować go z uprawnionym instalatorem lub kominiarzem, niż poprawiać błędy po pierwszym sezonie grzewczym.
