Dobór kotła, pompy ciepła albo grzejników zaczyna się od jednego pytania: ile energii budynek naprawdę traci w najzimniejszym okresie? Dokładne obliczenie zapotrzebowania na ciepło pozwala określić wymaganą moc źródła, uniknąć przewymiarowania instalacji i lepiej oszacować późniejsze koszty ogrzewania.
Najważniejszy wynik to moc źródła dobrana do rzeczywistych strat budynku
- Moc grzewcza w kW wynika głównie ze strat przez przegrody i wentylację.
- Roczne zużycie energii w kWh nie jest tym samym co moc potrzebna w mroźny dzień.
- Dokładne obliczenia wykonuje się dla konkretnych pomieszczeń, z uwzględnieniem strefy klimatycznej.
- Popularne wartości typu 100 W/m² mogą prowadzić do znacznego przewymiarowania ogrzewania.
- Przy pompie ciepła szczególnie ważne są temperatura projektowa, instalacja grzewcza i zapotrzebowanie na ciepłą wodę.
Co właściwie trzeba policzyć w budynku
W praktyce rozdzielam dwa wyniki, które często są ze sobą mylone. Pierwszy to projektowe obciążenie cieplne, czyli moc potrzebna do utrzymania temperatury wewnętrznej podczas przyjętych warunków zimowych. Drugi to roczne zapotrzebowanie na energię użytkową, podawane zwykle w kWh na rok.
Pierwszy wynik służy do doboru mocy kotła, pompy ciepła, grzejników i rur. Drugi pomaga ocenić przewidywane zużycie energii w całym sezonie. Dom może potrzebować 7 kW mocy w mroźny dzień, ale w skali roku zużyć znacznie mniej energii, ponieważ przez większość sezonu temperatura na zewnątrz jest wyższa od projektowej.
| Wynik | Jednostka | Do czego służy |
|---|---|---|
| Projektowe obciążenie cieplne | kW | Dobór źródła ciepła i instalacji |
| Strata przez przenikanie | kW | Ocena przegród, okien, dachu i podłogi |
| Strata wentylacyjna | kW | Ocena wpływu wymiany powietrza |
| Roczne zapotrzebowanie na energię | kWh/rok | Szacunek zużycia energii i kosztów ogrzewania |
| Wskaźnik jednostkowy | kWh/(m²·rok) lub W/m² | Szybkie porównanie budynków |
Nie traktuję świadectwa charakterystyki energetycznej jako zamiennika obliczeń projektowych. Świadectwo opisuje między innymi energię użytkową, końcową i pierwotną, natomiast instalator potrzebuje przede wszystkim informacji, jaką moc musi dostarczyć ogrzewanie w konkretnych pomieszczeniach.
Jakie dane są potrzebne przed rozpoczęciem obliczeń
Największy błąd pojawia się jeszcze przed wpisaniem danych do programu. Jeżeli powierzchnia ścian, wysokość pomieszczeń albo rodzaj wentylacji zostaną przyjęte orientacyjnie, wynik może wyglądać bardzo precyzyjnie, ale nadal będzie tylko przybliżeniem.
Do obliczeń przygotowuję przede wszystkim:
- rzuty kondygnacji z wymiarami pomieszczeń i wysokościami,
- powierzchnie oraz rodzaje ścian, dachu, stropów i podłóg,
- parametry okien i drzwi, zwłaszcza współczynnik Uw,
- warstwy przegród i ich współczynniki przenikania ciepła U,
- informację o sąsiedztwie pomieszczeń, na przykład ogrzewanym lokalu lub nieogrzewanym garażu,
- rodzaj wentylacji oraz planowaną wymianę powietrza,
- lokalizację budynku i wynikającą z niej temperaturę obliczeniową,
- temperatury wymagane w poszczególnych pomieszczeniach.
Współczynnik U określa, ile ciepła przenika przez metr kwadratowy przegrody przy różnicy temperatur wynoszącej 1 K. Im niższa wartość U, tym lepsza izolacja. Dla typowych nowych budynków wartości graniczne wynikające z warunków technicznych wynoszą orientacyjnie 0,20 W/(m²·K) dla ściany, 0,15 dla dachu, 0,30 dla podłogi na gruncie i 0,90 dla okien pionowych.
Te wartości są limitami, a nie gotowymi parametrami każdego budynku. Faktyczna przegroda może mieć lepszą izolacyjność, a mostki cieplne, niedokładne wykonanie lub nieszczelności mogą pogorszyć rzeczywisty efekt.
Temperatura zewnętrzna zależy od lokalizacji
Polska jest podzielona na pięć stref klimatycznych. Do obliczeń przyjmuje się temperaturę projektową, czyli umowną temperaturę zewnętrzną reprezentującą trudne warunki zimowe.
| Strefa | Temperatura projektowa |
|---|---|
| I | -16°C |
| II | -18°C |
| III | -20°C |
| IV | -22°C |
| V | -24°C |
Różnica między strefą I a V może wyraźnie zmienić wynik dla tego samego projektu domu. Dlatego wpisanie jednej uniwersalnej temperatury dla całej Polski jest uproszczeniem, którego przy profesjonalnym doborze urządzenia lepiej nie stosować.
Jak liczy się straty ciepła krok po kroku
W dokumentacji projektowej spotkasz metodę opartą na normie PN-EN 12831-1. Uwzględnia ona straty przez przegrody, wentylację, mostki cieplne oraz warunki klimatyczne. Starsza norma PN-EN 12831:2006 została wycofana, dlatego przy nowych opracowaniach trzeba zwracać uwagę na podstawę obliczeń.
Straty przez przenikanie
Dla każdej przegrody oblicza się przepływ ciepła według zależności:
Q = U × A × ΔT
Symbol U oznacza współczynnik przenikania ciepła, A powierzchnię przegrody, a ΔT różnicę między temperaturą wewnętrzną i zewnętrzną. Osobno analizuje się ściany, okna, drzwi, dach, strop nad piwnicą i podłogę na gruncie.
Wynik dla całego budynku jest sumą strat z poszczególnych przegród. W domu z dużymi przeszkleniami okna mogą odpowiadać za znaczną część strat mimo dobrej izolacji ścian. Z kolei w budynku o zwartej bryle większy wpływ może mieć dach, podłoga albo wentylacja.
Straty przez wentylację
Ogrzane powietrze uchodzi z budynku, a na jego miejsce napływa chłodne powietrze z zewnątrz. Przy wentylacji naturalnej przybliżoną stratę można zapisać jako Qv = 0,34 × n × V × ΔT, gdzie n oznacza wymianę powietrza, a V kubaturę ogrzewaną.
Wysoka szczelność budynku nie oznacza automatycznie małej straty wentylacyjnej. Dom musi mieć zapewniony dopływ świeżego powietrza. Przy wentylacji mechanicznej z odzyskiem ciepła uwzględnia się sprawność odzysku, ale nie należy zakładać, że rekuperator zawsze ograniczy straty do zera.
Mostki cieplne i pomieszczenia sąsiednie
Mostek cieplny to miejsce, w którym ciepło przepływa łatwiej niż przez prawidłowo zaizolowaną część przegrody. Najczęściej występuje przy balkonach, wieńcach, nadprożach, połączeniach ścian z dachem i wokół okien. W dokładnych obliczeniach uwzględnia się je za pomocą współczynników liniowych albo wartości przybliżonych.
Nie każda ściana oddaje ciepło bezpośrednio na zewnątrz. Przegroda między ogrzewanym mieszkaniem a klatką schodową, garażem lub piwnicą wymaga innego podejścia niż ściana zewnętrzna. Temperatura po drugiej stronie przegrody ma bezpośredni wpływ na wynik.
Przykład obliczenia dla domu o powierzchni 120 m²
Załóżmy dom o powierzchni ogrzewanej 120 m², wysokości pomieszczeń 2,6 m i kubaturze około 312 m³. Przyjmijmy temperaturę wewnętrzną 20°C oraz temperaturę zewnętrzną -20°C, typową dla III strefy klimatycznej.
| Składnik | Współczynnik strat | Różnica temperatur | Strata mocy |
|---|---|---|---|
| Przenikanie przez przegrody | 115 W/K | 40 K | 4,6 kW |
| Wentylacja naturalna | około 42 W/K | 40 K | około 1,7 kW |
| Łączne obciążenie cieplne | około 157 W/K | 40 K | około 6,3 kW |
W tym przykładzie źródło ciepła powinno mieć moc dopasowaną do wyniku około 6,3 kW, a nie do prostego mnożenia 120 m² przez 100 W/m². Reguła 100 W/m² dałaby 12 kW, czyli niemal dwa razy więcej. Dla kotła może to oznaczać częste taktowanie, a dla pompy ciepła gorszą pracę przy częściowym obciążeniu.
To przykład poglądowy, a nie gotowy wynik dla każdego domu o tej powierzchni. Zmiana okien, wentylacji, izolacji, kształtu bryły albo lokalizacji może przesunąć wynik o kilka kilowatów. W projekcie warto liczyć także poszczególne pomieszczenia, bo łazienka, salon z dużym przeszkleniem i sypialnia mogą mieć zupełnie inne potrzeby.
Roczne zużycie energii to osobny bilans
Jeżeli przyjmiemy orientacyjnie zapotrzebowanie użytkowe na ogrzewanie na poziomie 55 kWh/(m²·rok), dom o powierzchni 120 m² potrzebowałby około 6600 kWh energii użytkowej rocznie. To nie jest jednak wartość, którą można bezpośrednio zamienić na moc urządzenia.
Na roczny wynik wpływają między innymi zyski od słońca i mieszkańców, długość sezonu grzewczego, temperatura zadana, przerwy w ogrzewaniu oraz sprawność całego systemu. Dlatego rachunek za energię może różnić się od wartości obliczeniowej, zwłaszcza gdy mieszkańcy używają budynku inaczej niż przyjęto w standardowej metodzie.
Jak przełożyć wynik na wybór ogrzewania
Sama moc cieplna budynku nie wystarczy do wyboru urządzenia. Trzeba jeszcze sprawdzić zakres modulacji, temperaturę zasilania, sposób przygotowania ciepłej wody i warunki pracy instalacji.
Kocioł gazowy lub na paliwo stałe
Kocioł często ma moc większą niż wynika z ogrzewania, ponieważ musi także przygotować ciepłą wodę użytkową. Nie oznacza to jednak, że można bez namysłu wybrać urządzenie o mocy 20 albo 24 kW. W przypadku kotła gazowego ważna jest minimalna moc modulacji, a przy kotle na paliwo stałe także bezpieczna praca przy mocy nominalnej.
Pompa ciepła

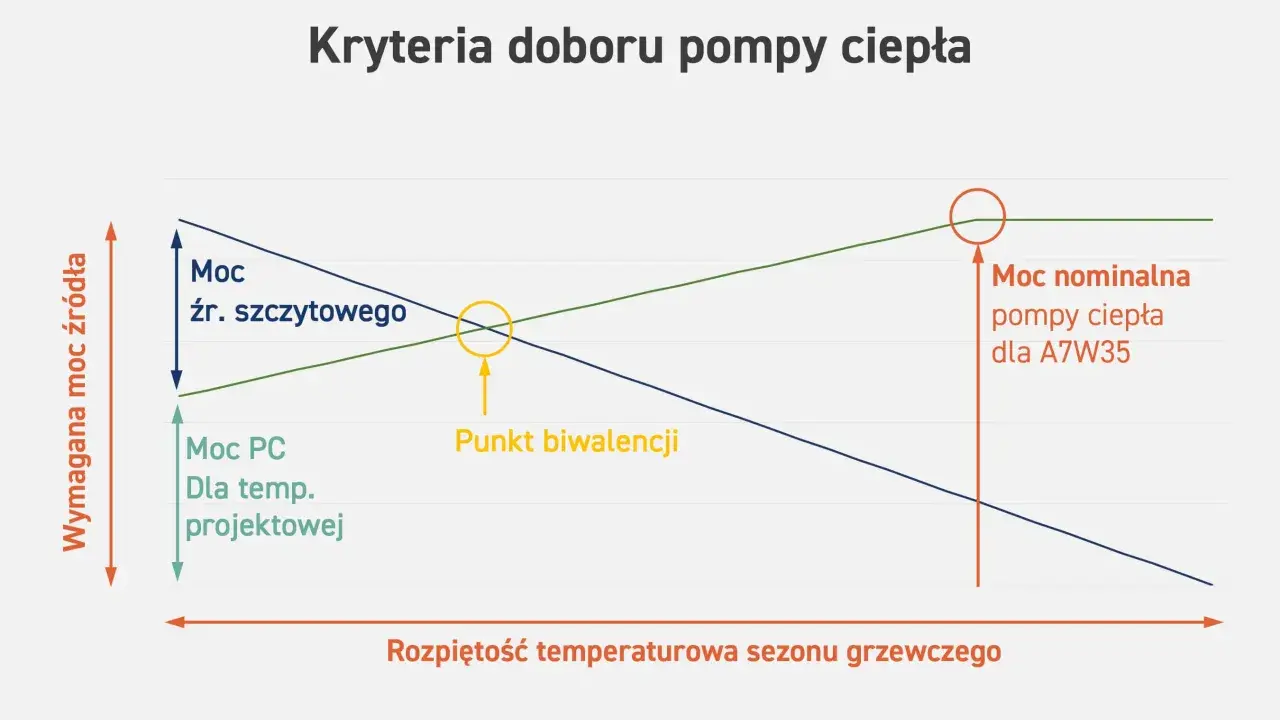

Dla pompy ciepła najważniejsza jest moc przy konkretnej temperaturze zewnętrznej, na przykład przy -7°C albo -10°C, a nie sama wartość podana w nazwie modelu. Producent może deklarować 8 kW, ale przy mrozie urządzenie może dostarczać mniej.
Przewymiarowanie pompy nie zawsze zwiększa komfort. Może powodować krótkie cykle pracy, większą liczbę uruchomień sprężarki i niepotrzebnie wyższy koszt inwestycji. Z drugiej strony zbyt mała moc wymusi częstą pracę grzałki elektrycznej. Dobór powinien wynikać z obciążenia cieplnego i charakterystyki konkretnego modelu, a nie z samej powierzchni domu.
Przeczytaj również: Ogrzewanie podłogowe w łazience - mata czy system wodny?
Grzejniki i ogrzewanie podłogowe

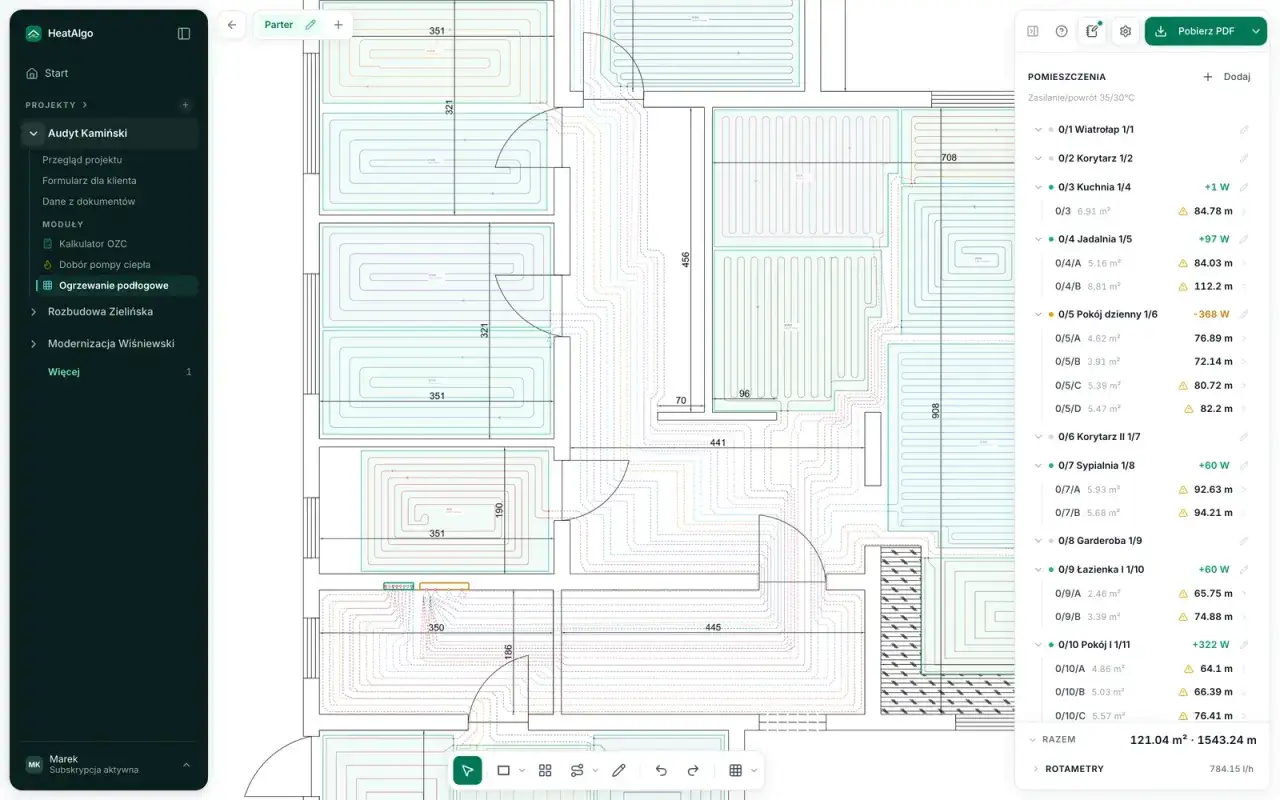

W przypadku grzejników wynik dla pomieszczenia pozwala określić wymaganą moc przy założonej temperaturze zasilania i powrotu. Ten sam grzejnik będzie miał inną moc przy parametrach 75/65°C, a inną przy 45/35°C.
Ogrzewanie podłogowepracuje na niższych temperaturach, ale ma ograniczoną moc jednostkową. W pomieszczeniach z dużymi przeszkleniami albo wysokim obciążeniem cieplnym trzeba sprawdzić, czy powierzchnia podłogi rzeczywiście wystarczy do pokrycia strat.
Najczęstsze błędy, które zniekształcają wynik
Najczęściej spotykam się z obliczeniami opartymi na samej powierzchni użytkowej. Taki skrót może być przydatny do bardzo wstępnego oszacowania, ale nie powinien decydować o zakupie urządzenia za kilkanaście lub kilkadziesiąt tysięcy złotych.
- Stosowanie stałego przelicznika W/m² bez uwzględnienia izolacji i wentylacji.
- Mylenie rocznego zużycia energii z mocą potrzebną w mroźny dzień.
- Pomijanie mostków cieplnych, garażu, piwnicy albo nieogrzewanej klatki schodowej.
- Przyjmowanie zbyt niskiej wymiany powietrza tylko po to, aby zmniejszyć wynik.
- Dobieranie pompy ciepła na podstawie mocy nominalnej bez sprawdzenia jej parametrów przy niskiej temperaturze.
- Dodawanie dużego, arbitralnego zapasu mocy, na przykład 30-50%, bez uzasadnienia.
- Traktowanie świadectwa energetycznego jako kompletnego projektu instalacji.
Zapas bezpieczeństwa może być potrzebny, ale powinien wynikać z konkretnej sytuacji, na przykład niepewności danych, sposobu użytkowania budynku albo wymaganej mocy do przygotowania ciepłej wody. Duży zapas nie zastępuje dobrych obliczeń i często pogarsza pracę systemu.
Przy modernizacji starego domu trzeba uważać na jeszcze jedną rzecz. Jeżeli najpierw ocieplimy budynek i wymienimy okna, a dopiero potem dobierzemy źródło ciepła, zapotrzebowanie może być dużo niższe niż przed remontem. Kupowanie urządzenia na podstawie dawnych rachunków często prowadzi do przewymiarowania.
Dobrze policzona moc daje spokój na lata
Najrozsądniejszy schemat jest prosty: najpierw określam straty przez przegrody i wentylację, później sprawdzam obciążenie każdego pomieszczenia, a dopiero na końcu dobieram źródło ciepła i odbiorniki. Metraż może być punktem startu, ale nie jest wynikiem obliczeń.
Jeśli budynek jest nowy, warto wykorzystać dane z projektu przegród i stolarki. Przy domu istniejącym dobrze zacząć od inwentaryzacji, oceny izolacji oraz sprawdzenia wentylacji. Taka kolejność ogranicza ryzyko kosztownego błędu i pozwala dobrać ogrzewanie, które będzie pracowało spokojnie, oszczędnie i z odpowiednią rezerwą tylko tam, gdzie jest ona naprawdę potrzebna.
