Odpływ liniowy bez koperty - jak zaplanować spadek i montaż

Przy planowaniu prysznica bez brodzika odpływ liniowy bez koperty najczęściej oznacza posadzkę z jednym spadkiem skierowanym do rynny, a nie cztery płaszczyzny zbiegające się w jednym punkcie. Wyjaśniam, kiedy taki układ ma sens, jak dobrać odpływ, policzyć wysokość i spadek oraz połączyć całość z hydroizolacją. To ważne, bo prostsza geometria płytek nie oznacza mniejszej odpowiedzialności za szczelność.

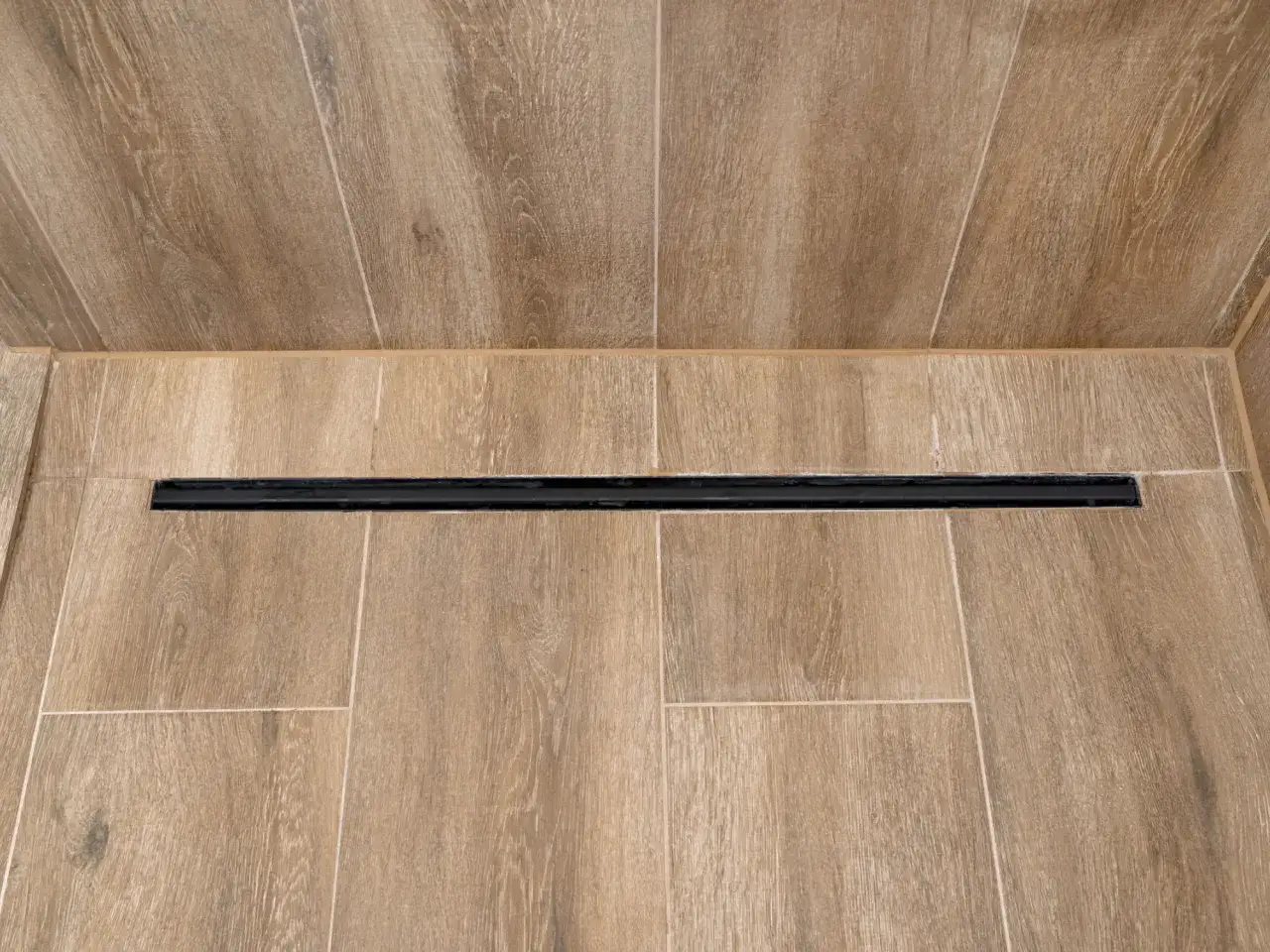

Bez koperty oznacza jeden spadek, nie brak izolacji

W języku ekip budowlanych „koperta” oznacza najczęściej układ czterech płaszczyzn spadkowych, które prowadzą wodę do odpływu punktowego albo krótkiego odpływu liniowego odsuniętego od ściany. Przy rozwiązaniu bez koperty cała strefa natrysku opada w jednym kierunku, zwykle do rynny zamontowanej przy ścianie.

To rozróżnienie jest istotne, ponieważ koperta nie jest nazwą konkretnej membrany czy folii. Jeśli ktoś mówi, że chce odpływ „bez koperty”, zazwyczaj nie rezygnuje z hydroizolacji, tylko z bardziej skomplikowanej geometrii podłoża. Woda nadal musi mieć spadek, a warstwa uszczelniająca musi być ciągła.

Nie istnieje też uniwersalny odpływ, który można bez żadnych zasad połączyć z dowolną membraną. Jedne modele mają fabrycznie zamontowany kołnierz lub manszetę, inne wymagają przyklejenia taśmy uszczelniającej do rynny. W instrukcjach producentów, między innymi Viega i Schlüter, kluczowe znaczenie ma właśnie szczelne połączenie odpływu z wybranym systemem izolacji.

Dlaczego odpływ przyścienny zwykle sprawdza się najlepiej

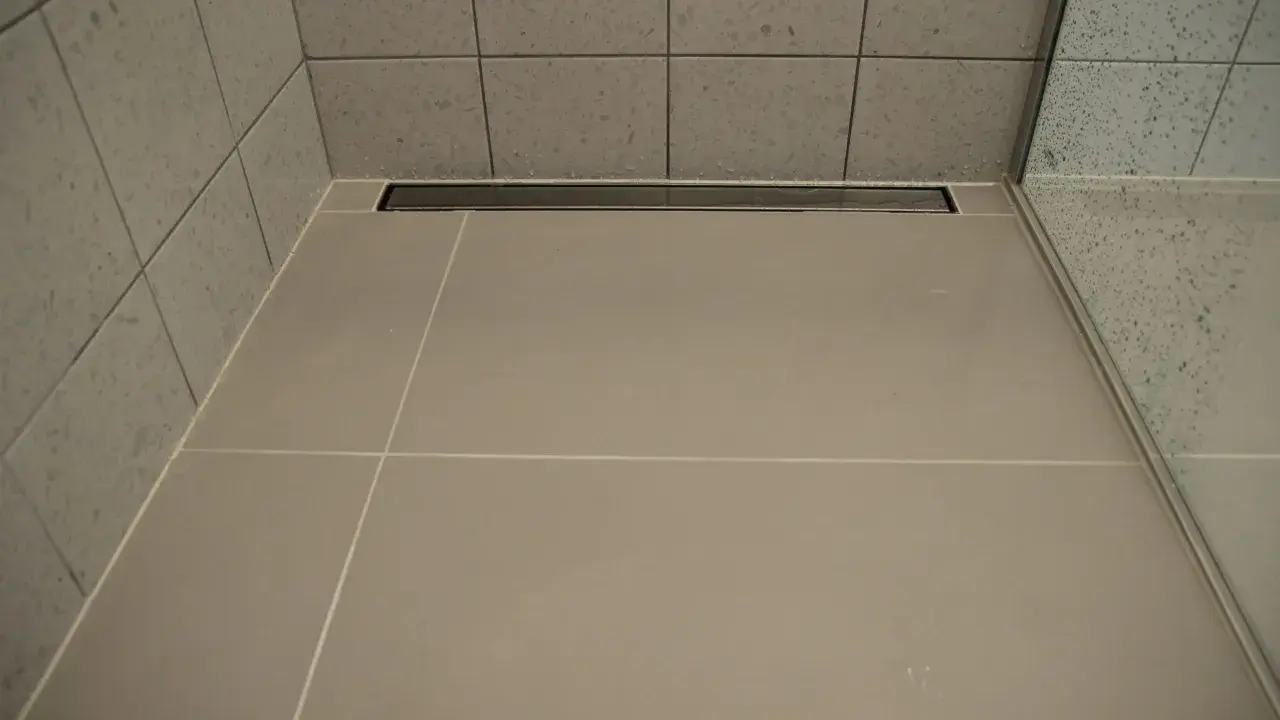

Najprostszy wariant to rynna ustawiona przy ścianie, na całej szerokości strefy prysznicowej. Woda spływa wtedy z jednej płaszczyzny, a płytki można układać bez czterech skośnych cięć zbiegających się przy odpływie. Przy dużych formatach różnica jest od razu widoczna.

Odpływ liniowy może też znajdować się w pewnej odległości od ściany. Nadal da się wykonać jeden spadek, ale trzeba dokładniej zaplanować szerokość strefy między ścianą a rynną oraz sposób zakończenia płytek. Ja najczęściej wybieram model przyścienny, gdy priorytetem są duże płytki, łatwe sprzątanie i spokojna linia posadzki.

W przypadku odpływu przyściennego liczy się także konstrukcja ściany. Model przeznaczony do montażu przy murze lub zabudowie przedściankowej powinien mieć odpowiedni kołnierz, wysokość i sposób prowadzenia hydroizolacji. Nie każdy odpływ liniowy nadaje się do ustawienia bezpośrednio pod płytką ścienną.

Spadek i wysokość trzeba policzyć przed zakupem

Jako praktyczny punkt wyjścia przyjmuję spadek około 2%, czyli 2 cm na każdy metr. Jeżeli odległość od najdalszej krawędzi prysznica do odpływu wynosi 80 cm, różnica poziomów powinna wynieść około 1,6 cm. Przy odcinku 120 cm będzie to około 2,4 cm.

Nie traktowałbym jednak tej wartości jako prawa działającego niezależnie od produktu. Producent może podać własne wymagania dotyczące spadku, wysokości rusztu i grubości warstw. Zbyt mały spadek sprzyja zastojom wody, a przesadnie duży pogarsza komfort chodzenia i utrudnia dopasowanie poziomu do reszty łazienki.

Najważniejsze obliczenie dotyczy wysokości. Trzeba zsumować grubość płytek, kleju, hydroizolacji, jastrychu lub płyty spadkowej oraz przestrzeń potrzebną na korpus odpływu i rurę kanalizacyjną. W remoncie mieszkania często brakuje kilku centymetrów, dlatego najpierw sprawdzam warstwy podłogi, a dopiero później wybieram model.

Nie wolno też zapominać o przewodzie kanalizacyjnym. Odpływ musi mieć stabilne podparcie, odpowiednio poprowadzoną rurę i możliwość czyszczenia syfonu. W wielu instalacjach stosuje się przyłącze DN 50, ale ostateczny wymiar wynika z konkretnego produktu oraz istniejącej kanalizacji.

Hydroizolacja nadal jest najważniejszym detalem

Najczęstsze nieporozumienie polega na utożsamianiu braku koperty z brakiem specjalnej membrany. Tymczasem można zrezygnować z czterech kierunków spadku, ale nie z uszczelnienia podpłytkowego. Woda może przenikać przez fugi, narożniki i mikropęknięcia, dlatego sama ceramika nie zabezpiecza konstrukcji podłogi.

Odpływ powinien być połączony z hydroizolacją przez rozwiązanie przewidziane przez producenta. Może to być fabryczna manszeta, metalowy kołnierz z taśmą, powierzchnia przeznaczona do klejenia albo systemowa folia zespolona z rynną. TECE podkreśla przy swoich systemach, że bezpieczeństwo zależy od sprawdzonego połączenia odwodnienia z konkretnym rodzajem uszczelnienia, a nie od samego wyglądu kołnierza.

W praktyce oznacza to trzy zasady. Po pierwsze, nie mieszam przypadkowej membrany z przypadkowym klejem. Po drugie, sprawdzam, czy producent dopuszcza hydroizolację w płynie, matę uszczelniającą lub oba rozwiązania. Po trzecie, taśmy i mankiety zatapiam zgodnie z kolejnością opisaną w instrukcji, zwykle między warstwami izolacji.

Hydroizolacja powinna obejmować całą strefę prysznica oraz newralgiczne miejsca na ścianach, narożnikach i przy przejściach instalacyjnych. Szczególnej uwagi wymagają styk podłogi ze ścianą i połączenie z kołnierzem odpływu. To tam najczęściej zaczyna się problem, którego przez długi czas nie widać na powierzchni płytek.

Montaż warto prowadzić w konkretnej kolejności

1. Rozrysuj płytki i położenie rynny. Ustal szerokość kabiny, linię ściany, poziom gotowej posadzki i miejsce odpływu. Dobrze, gdy ruszt lub szczelina tworzy logiczne zakończenie układu płytek.
2. Sprawdź kanalizację i wysokość zabudowy. Zmierz przestrzeń pod podłogą, zaplanuj spadek przewodu i upewnij się, że syfon będzie dostępny do czyszczenia.
3. Ustaw odpływ stabilnie i idealnie poziomo. Rynna nie może pracować podczas wykonywania jastrychu. Do podparcia użyj elementów systemowych albo trwałej zaprawy, zgodnie z instrukcją.
4. Wykonaj jednostronny spadek. Powierzchnia powinna prowadzić wodę do całej długości odpływu bez lokalnych zagłębień. Po związaniu podłoża sprawdź ją łatą i poziomicą.
5. Wykonaj hydroizolację. Najpierw przygotuj podłoże, potem połącz taśmy, narożniki i mankiet odpływu. Nie zakrywaj kołnierza warstwą, która nie zapewni z nim trwałego połączenia.
6. Zrób próbę odpływu przed płytkami. Wlej większą ilość wody i obserwuj, czy nie tworzą się zastoiny, czy syfon działa oraz czy połączenia pozostają suche od spodu.
7. Układaj płytki po potwierdzeniu geometrii. Zachowaj spoiny i dylatacje zalecane przez system. Przy ścianie oraz wokół rynny zastosuj elastyczne uszczelnienie przeznaczone do łazienek.

Pośpiech na tym etapie zwykle jest pozorną oszczędnością. Jeżeli płytki zostaną ułożone przed sprawdzeniem spadku, poprawka może oznaczać skuwanie całej strefy natrysku. Próbę wodną wykonuję zawsze przed zamknięciem posadzki, nawet gdy odpływ pochodzi z renomowanego systemu.

Błędy, które najczęściej psują taki prysznic

• Brak obliczenia wysokości. Odpływ zostaje osadzony za wysoko albo za nisko względem płytek, przez co powstaje próg lub nieestetyczna różnica poziomów.
• Rynna nie jest wypoziomowana. Nawet niewielkie odchylenie może powodować nierówny przepływ i zastój wody na jednym końcu.
• Spadek wykonano tylko „na oko”. Przy krótkiej kabinie różnica kilku milimetrów ma znaczenie, szczególnie przy dużych płytkach.
• Hydroizolacja kończy się przed odpływem. Płytki i fuga nie zastąpią szczelnego połączenia z kołnierzem lub manszetą.
• Połączono niekompatybilne materiały. Inna membrana, klej i taśma nie zawsze tworzą przebadany system.
• Brak dostępu do syfonu. Odpływ liniowy wymaga okresowego usuwania włosów, osadów i zabrudzeń. Jeśli elementów nie da się wyjąć od góry, użytkowanie szybko staje się uciążliwe.
• Nie uwzględniono ściany. Odpływ przyścienny musi być dopasowany do grubości zabudowy i sposobu wykończenia, inaczej pojawi się problem z płytką oraz uszczelnieniem.

Z mojego punktu widzenia najbardziej lekceważonym elementem jest dostęp serwisowy. Nawet najlepszy syfon się zabrudzi, a regularne czyszczenie jest normalną częścią użytkowania. Wybieram więc rozwiązania, w których ruszt, sitko i elementy syfonu można wyjąć bez demontażu płytek.

Kiedy układ bez koperty ma sens, a kiedy lepiej go nie forsować

Takie rozwiązanie dobrze sprawdza się w nowej łazience, przy remoncie z możliwością obniżenia podłogi oraz w dużej strefie walk-in. Jest szczególnie wygodne, gdy zależy nam na jednolitym formacie płytek i ograniczeniu liczby fug. Jeden spadek jest też łatwiejszy do kontroli niż cztery płaszczyzny spotykające się w jednym punkcie.

Ostrożność zalecam w starych mieszkaniach, gdzie poziom kanalizacji jest wysoki, a podłogi nie można bezpiecznie obniżyć. Nie powinno się samodzielnie ingerować w płytę konstrukcyjną tylko po to, by zmieścić niski odpływ. W takiej sytuacji lepszy może być brodzik podpłytkowy, niskoprofilowy system przewidziany do remontów albo zmiana lokalizacji prysznica.

Nie forsowałbym także odpływu przyściennego wtedy, gdy ściana jest krzywa, niestabilna lub ma skomplikowaną zabudowę instalacyjną. Sam odpływ nie naprawi źle przygotowanego podłoża. Najpierw warunki techniczne, potem wygląd - ta kolejność oszczędza najwięcej nerwów i pieniędzy.

Przed zamknięciem posadzki sprawdź te trzy miejsca

• Poziom rynny względem planowanej powierzchni płytek.
• Ciągłość hydroizolacji przy ścianach, narożnikach i kołnierzu odpływu.
• Drożność oraz dostęp do syfonu po wykonaniu całej zabudowy.

Jeśli te trzy punkty są dopracowane, prysznic z jednym spadkiem może być bardzo wygodny i estetyczny. Sama rezygnacja z koperty nie jest jednak skrótem technologicznym, tylko zmianą geometrii posadzki. O trwałości decydują dokładne pomiary, właściwie dobrany system uszczelnienia i próba odpływu wykonana przed ułożeniem płytek.
