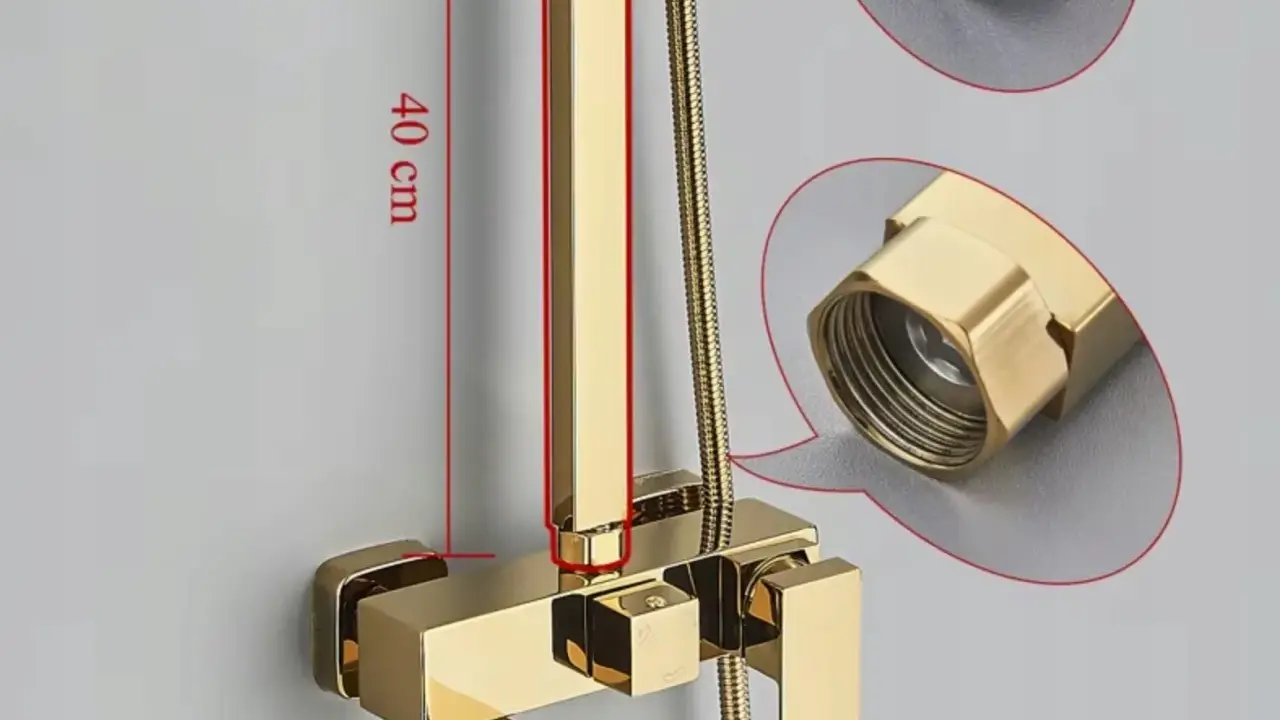

Przy wymianie baterii prysznicowej łatwo pomylić gwint przyłącza w ścianie z gwintem nakrętki baterii albo węża natryskowego. Najczęściej spotkasz instalację G 1/2 cala, ale sama bateria ścienna często łączy się z mimośrodami przez nakrętki G 3/4 cala. Poniżej pokazuję, jak rozróżnić te połączenia, co zmierzyć przed zakupem i jak poprawnie uszczelnić montaż.
Najważniejsze informacje o gwintach w bateriach prysznicowych
- G 1/2 cala to najczęstszy gwint podejść wodnych w ścianie oraz węży prysznicowych.
- W bateriach ściennych często występuje układ G 1/2 x G 3/4 cala na mimośrodach.
- Standardowy rozstaw osi przyłączy wynosi zwykle 150 mm, ale w starszych instalacjach może być inny.
- Gwint G 1/2 ma średnicę zewnętrzną około 20,9 mm, a G 3/4 około 26,4 mm.
- Do połączeń z uszczelką płaską nie stosuje się taśmy PTFE na nakrętce baterii ani na końcówce węża.
Najczęściej stosowany jest gwint G 1/2 cala
Jeżeli pytasz, jaki gwint ma bateria prysznicowa, najkrótsza odpowiedź brzmi: najczęściej G 1/2 cala. Taki rozmiar spotyka się przy podejściach wodnych, wężach natryskowych, słuchawkach prysznicowych i wielu elementach armatury łazienkowej.
Oznaczenie „1/2 cala” nie oznacza jednak, że gwint zewnętrzny ma dokładnie 12,7 mm. To rozmiar nominalny związany z dawnym oznaczeniem średnicy rury. Rzeczywista średnica zewnętrzna gwintu G 1/2 wynosi około 20,9 mm. Dla G 3/4 jest to około 26,4 mm.
Litera „G” oznacza rurowy gwint walcowy, czyli równoległy. Szczelność uzyskuje się dzięki uszczelce, taśmie lub nici uszczelniającej, zależnie od konkretnego miejsca połączenia. W praktyce ważniejsze od samego rozmiaru jest ustalenie, które dwa elementy mają się ze sobą połączyć.
Trzy miejsca, w których możesz spotkać różne gwinty
W typowej baterii prysznicowej występuje kilka połączeń i każde może mieć inne znaczenie. To właśnie tutaj powstaje większość pomyłek przy zakupie przejściówki lub nowej armatury.
| Miejsce połączenia | Najczęstszy rozmiar | Co trzeba wiedzieć |
|---|---|---|
| Podejście wodne w ścianie i mimośród | G 1/2 cala | Mimośród wkręca się w gwint wewnętrzny instalacji. |
| Mimośród i nakrętka baterii ściennej | G 3/4 cala | To częsty układ w bateriach natynkowych. Rozmiar może zależeć od modelu. |
| Bateria, uchwyt lub wyjście natrysku i wąż | G 1/2 cala | Najczęściej stosuje się uszczelkę płaską znajdującą się w nakrętce węża. |
| Duża deszczownia lub ramię natryskowe | G 1/2 lub G 3/4 cala | Trzeba sprawdzić kartę produktu, ponieważ oba warianty są spotykane. |
W typowej baterii ściennej mimośród ma więc zwykle dwa różne końce. Od strony instalacji jest to G 1/2 cala, a od strony baterii często G 3/4 cala. Nie oznacza to, że każda bateria ma taki sam układ, dlatego przed zakupem najlepiej sprawdzić instrukcję lub oznaczenie na opakowaniu.
Inaczej wygląda sytuacja przy baterii podtynkowej. Jej korpus montowany jest w ścianie, a przyłącza mogą mieć rozmiary określone przez producenta. W takim przypadku nie dobierałbym części wyłącznie na podstawie wyglądu. Numer modelu i instrukcja montażu są pewniejszym źródłem niż szybki pomiar widocznego elementu.
Jak rozpoznać gwint bez zgadywania
Najprościej zacząć od ustalenia, czy mierzysz gwint zewnętrzny, czy wewnętrzny. Przy gwincie zewnętrznym, na przykład na końcówce mimośrodu, zmierz średnicę suwmiarką. Wynik w okolicach 20-21 mm wskazuje zwykle na G 1/2, a około 26-27 mm na G 3/4.
Pomiar linijką bywa wystarczający do wstępnej oceny, ale przy starej, skorodowanej armaturze może wprowadzić w błąd. Osad z kamienia i uszkodzone zwoje zmieniają odczyt. Jeśli gwint jest zniszczony, lepiej zmierzyć drugi element połączenia albo zabrać starą część do sklepu instalacyjnego.
Sprawdź również rozstaw przyłączy
Sam gwint nie wystarczy. W bateriach ściennych trzeba zmierzyć odległość między osiami obu przyłączy. Najczęściej wynosi ona 150 mm, ale w starszych łazienkach można spotkać także inne wymiary, między innymi okolice 100 mm.
Pomiar wykonuje się od środka lewego przyłącza do środka prawego. Nie mierz od krawędzi rozet, ponieważ ich szerokość może różnić się w zależności od modelu. Mimośrody pozwalają skorygować niewielkie odchyłki i wypoziomować baterię, ale nie naprawią źle wykonanej instalacji ani znacznej różnicy w rozstawie.
Przeczytaj również: Budowa słuchawki prysznicowej - elementy, działanie i wybór
Nie myl gwintu z rozmiarem nakrętki
Klucz płaski, którym odkręcasz nakrętkę, nie mówi jeszcze, jaki rozmiar ma sam gwint. Podobnie wyglądające nakrętki mogą mieć różne średnice i skoki. Z tego powodu dobieranie części wyłącznie po szerokości klucza często kończy się zakupem niewłaściwego elementu.
Jak dobrać mimośrody do baterii prysznicowej
Do większości ściennych baterii prysznicowych stosuje się komplet dwóch mimośrodów. Najczęściej mają one układ G 1/2 x G 3/4 cala. Mniejszy gwint wkręca się w podejście wodne, a większy współpracuje z nakrętką baterii.
Mimośród nie służy tylko do połączenia różnych rozmiarów. Jego przesunięta oś pozwala także ustawić odpowiedni rozstaw oraz skorygować niewielkie różnice w głębokości osadzenia rur. Przy zakupie sprawdź długość elementu i zakres regulacji, ponieważ krótszy model może nie dosięgnąć baterii, a zbyt długi może nieestetycznie wystawać poza rozetę.
W nowych instalacjach najlepiej przygotować przyłącza zgodnie z wymiarami wybranego modelu. Przy remoncie starszej łazienki bardziej praktyczne bywają mimośrody regulowane, ale ich możliwości są ograniczone. Jeżeli przyłącza są krzywe, mają zniszczone gwinty albo różnią się wysokością, rozsądniej poprawić instalację niż próbować kompensować wszystko samą baterią.
Uszczelnienie zależy od rodzaju połączenia
Na gwincie mimośrodu wkręcanym w ścianę stosuje się zwykle taśmę PTFE, nić uszczelniającą albo pakuły z pastą. Wybierz jedną metodę i nawiń materiał zgodnie z kierunkiem dokręcania. Zbyt duża ilość uszczelniacza może utrudnić wkręcenie elementu, a nawet uszkodzić kształtkę w ścianie.
Po stronie nakrętki baterii uszczelnienie zapewnia najczęściej płaska uszczelka umieszczona w nakrętce. Nie owijaj tego połączenia taśmą PTFE, bo może ona uniemożliwić prawidłowe ułożenie uszczelki i spowodować nieszczelność. Ta sama zasada dotyczy większości węży prysznicowych.
- Zakręć dopływ wody i spuść ciśnienie z instalacji.
- Oczyść gwinty oraz usuń stare pozostałości uszczelniacza.
- Wkręć mimośrody w przyłącza G 1/2, ustawiając je na tej samej wysokości.
- Załóż rozety i włóż nowe uszczelki do nakrętek baterii.
- Dokręć baterię bez używania nadmiernej siły, najlepiej przez miękką szmatkę.
- Podłącz wąż i odkręć wodę, a potem sprawdź wszystkie połączenia.
Po pierwszym uruchomieniu zostaw suche ręczniki papierowe pod nakrętkami na kilka minut. Nawet niewielka wilgotna plama będzie wtedy łatwa do zauważenia. Nie dokręcaj połączenia w ciemno, jeśli cieknie. Najpierw sprawdź, czy uszczelka jest właściwa, równo ułożona i nieuszkodzona.
Najczęstsze błędy przy wyborze gwintu
Najczęściej spotykam się z przekonaniem, że każda część oznaczona jako „pół cala” będzie pasować do każdej innej. W praktyce trzeba jeszcze uwzględnić rodzaj gwintu, jego płeć, sposób uszczelnienia i miejsce zastosowania. Gwint rurowy G 1/2 nie jest automatycznie zamienny z amerykańskim NPT 1/2.
- Zakup jednego mimośrodu zamiast kompletu dwóch sztuk.
- Pomiar od krawędzi rozet zamiast pomiaru między osiami przyłączy.
- Uszczelnianie nakrętki baterii taśmą, mimo że połączenie ma płaską uszczelkę.
- Wymiana uszczelki na przypadkową o niewłaściwej średnicy lub grubości.
- Dokręcanie chromowanych elementów bez ochrony, co kończy się rysami.
- Wymuszanie pasowania, gdy gwint nie wchodzi swobodnie od pierwszych obrotów.
Jeśli element nie daje się nakręcić ręcznie, zatrzymaj pracę. Właściwy gwint powinien zacząć się prowadzić bez użycia dużej siły. Opór po jednym lub dwóch obrotach może oznaczać zły rozmiar, uszkodzone zwoje albo niezgodny standard.
Co sprawdzić przed zakupem nowej baterii
Przed wyjściem do sklepu zanotuj cztery informacje: rozstaw osi przyłączy, rozmiar gwintu w ścianie, głębokość podejść oraz typ baterii. W przypadku istniejącej armatury przyda się również zdjęcie przyłączy po zdjęciu rozet, o ile można je bezpiecznie zdemontować.
Jeśli kupujesz baterię ścienną do standardowej instalacji, najczęściej potrzebujesz modelu współpracującego z rozstawem około 150 mm i mimośrodami G 1/2 x G 3/4. Jeżeli wybierasz baterię podtynkową, zestaw prysznicowy z dużą deszczownią albo produkt sprowadzany spoza Europy, sprawdź specyfikację znacznie dokładniej.
W razie wątpliwości rozsądniej wymienić samą uszczelkę lub zabrać odkręcony element do sklepu niż kupować kilka przypadkowych redukcji. Dobrze dobrany gwint powinien pasować bez kombinowania, a połączenie po próbie szczelności pozostawać suche.
Najprostsza zasada, która oszczędza czas przy montażu
W typowej łazience zapamiętaj układ: G 1/2 w ścianie, często G 3/4 przy baterii i znów G 1/2 przy wężu. Przed zakupem zmierz jednak konkretną instalację, sprawdź rozstaw 150 mm i zobacz, czy producent przewidział mimośrody w zestawie.
To kilka minut pomiaru, które zwykle oszczędzają ponownej wizyty w sklepie, uszkodzenia chromu i nerwowego dokręcania nieszczelnej armatury. W hydraulice pewność daje nie nazwa produktu, lecz zgodność gwintu, rozstawu, uszczelki i sposobu montażu.
